23
3.6 Regolazioni
La caldaia è già stata regolata in fase di fabbricazione dal
costruttore.
Se fosse però necessario effettuare nuovamente le rego-
lazioni, ad esempio dopo una manutenzione straordinaria,
dopo la sostituzione della valvola del gas oppure dopo una
trasformazione da gas metano a GPL, seguire le procedure
descritte di seguito.
b
Le regolazioni devono essere effettuate esclusiva-
mente dal Centro Tecnico di Assistenza B.
b
Nel funzionamento a G20 la caldaia può essere re-
golata alla massima potenza se la pressione di ali-
mentazione è compresa tra 20 e 13 mbar. La minima
pressione di alimentazione per raggiungere la poten-
za minima è, invece, 10 mbar.
- Rimuovere il pannello anteriore della caldaia
- Svitare di circa due giri la vite della presa di pressio-
ne a valle della valvola gas (A) e collegarvi un mano-
metro gas (non fornito).

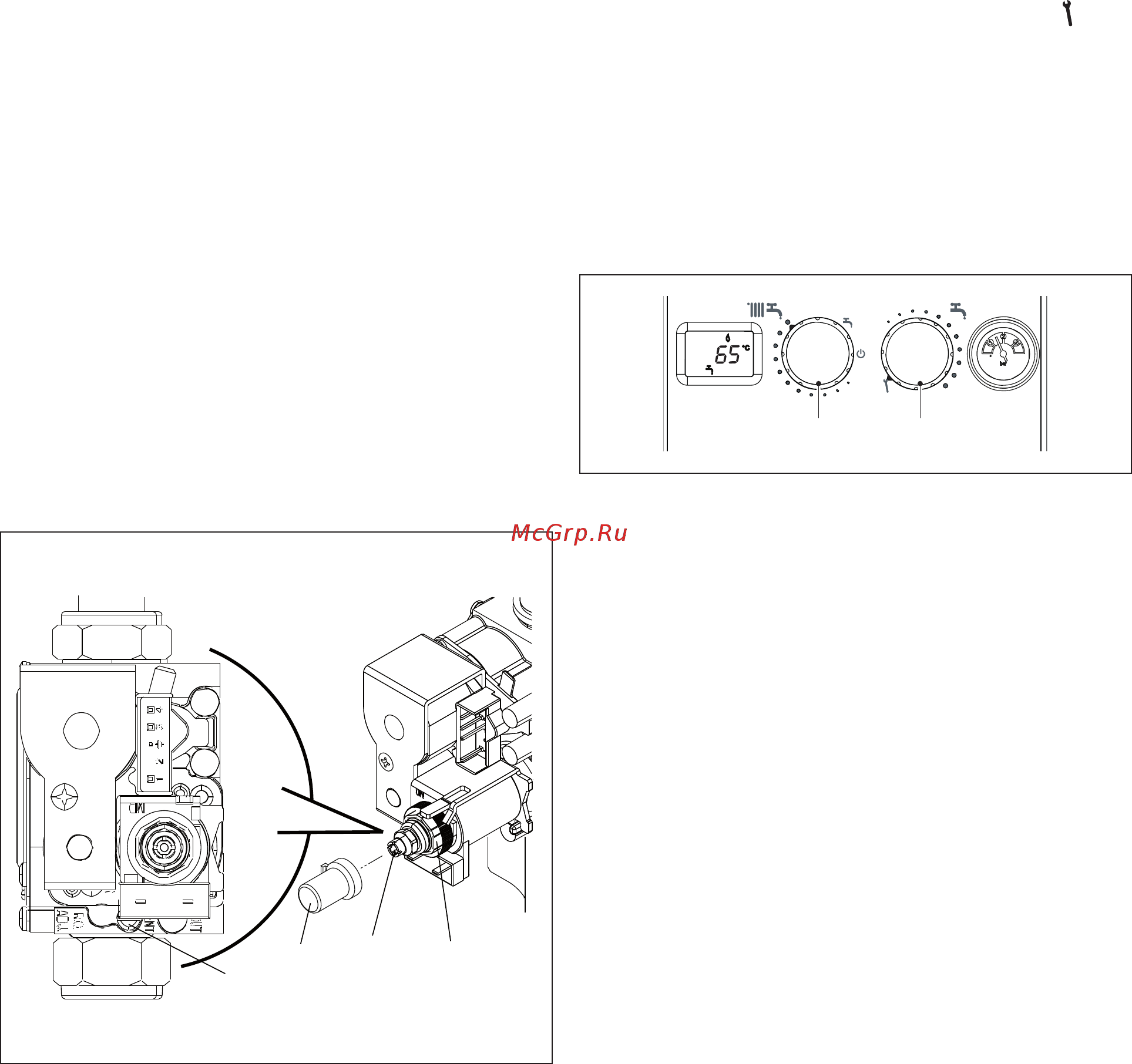

A
B
C
D
A
Presa di pressione a valle della valvola gas
B
Cappuccio di protezione
C
Brugola per la regolazione del minimo sanitario
D
Dado per la regolazione della massima potenza
Regolazione della massima e minima potenza
Sul pannello di comando:
- Portare il selettore di funzione (2) sul simbolo
- Portare al valore massimo il selettore temperatura ac-
qua impianto (1)
- Alimentare elettricamente la caldaia posizionando
l’interruttore generale dell’impianto su “acceso”
- Verificare che la pressione letta sul manometro gas
sia stabile
- Togliere il cappuccio di protezione (B) delle viti di re-
golazione facendo leva, con attenzione, con un cac-
ciavite
1 2
b
Nell'eseguire le operazioni di taratura descritte di se-
guito, è necessario tenere bloccato il punto opposto
di regolazione (ad esempio, se si sta tarando la mas-
sima pressione con la chiave a forchetta CH10, oc-
corre tenere ferma la vite a brugola per impedire che
ruoti. Lo stesso dicasi nell'eseguire la taratura della
pressione minima).
- Con una chiave a forchetta CH10 agire sul dado di
regolazione della massima potenza (D) per ottenere
il valore di massima pressione agli ugelli indicato al
paragrafo "Trasformazione da un tipo di gas all’altro"
in funzione del tipo di gas applicato
- Portare al valore minimo il selettore di temperatura
acqua impianto
- Attendere che la pressione letta sul manometro si
stabilizzi al valore minimo
- Con una chiave a brugola agire sulla vite di regolazio-
ne (C) e tarare fino a leggere sul manometro il valore
di minima pressione agli ugelli indicato al paragrafo
"Trasformazione da un tipo di gas all’altro" in funzione
del tipo di gas applicato
- Riposizionare il selettore al massimo e verificare che
la pressione del gas alla massima potenza non sia
diminuita
- Rimettere con cura e attenzione il cappuccio di pro-
tezione (B) delle viti di regolazione
- Ripristinare i selettori (1 e 2) sulle posizioni che indi-
viduano i relativi set di temperatura desiderati per il
circuito riscaldamento e sanitario.
