Инструкция по монтажу
10
EWYQ080~250DAYN
Моноблочные чиллеры с воздушным охлаждением
4PW35559-1B
Кабель для подключения цифрового пульта
дистанционного управления (комплект
дополнительного оборудования EKRUPG)
Если вы предпочитаете управлять агрегатом на расстоянии,
к печатной плате внутри агрегата можно подключить цифровой
пульт управления. Характеристики кабеля: 0,75 мм
2
, 4-жильный,
длина не более 500 м.

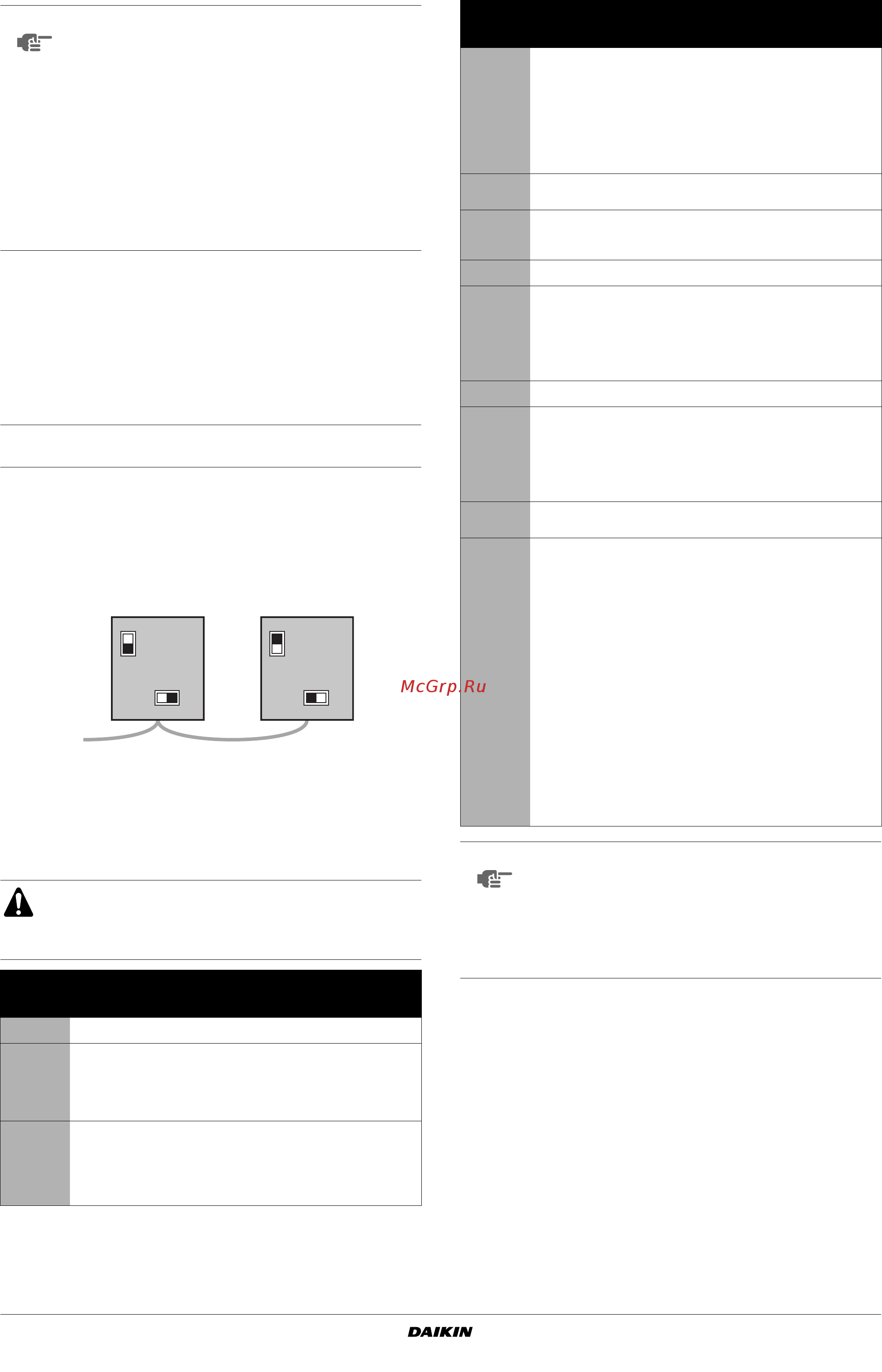

Установка адреса на цифровом пульте дистанционного
управления
При использовании цифрового пульта дистанционного
управления необходимо с помощью DIP-переключателей
установить его адрес в соответствии с приведенной ниже
схемой:
Также см. электрическую схему, прилагаемую к агрегату.
Предпусковые операции
Подтверждаю, что все вышеперечисленные проверочные
предпусковые операции выполнены.
Сохраните для использования в будущем в качестве
справочника.
ПРИМЕЧАНИЕ
■ Когда пользователь входит в сервисное меню,
связь по интерфейсу DIII прекращается.
■ Когда пользователь выходит из сервисного
меню, связь по интерфейсу DIII
возбновляется.
■ Для полного восстановления связи по
интерфейсу DIII требуется 10 минут.
Если по истечении 10 минут связь не
возобновится, появится сообщение об ошибке
системы защиты сети
OU4:PCB
COMM.PROBLEM
(см. также признак 12 в
главе «Возможные неисправности и способы
их устранения» инструкции по эксплуатации).
Главный (A4P)
пульт дистанционного
управления
Подчинённый (A5P)
пульт дистанционного
управления
■ = положение DIP-переключателя
Агрегат нельзя включать даже на короткое время до
тех пор, пока не будут выполнены все действия,
перечисленные в приведённой ниже таблице
предпусковых проверочных операций.
отметьте
✓ вы-
полнение
стандартные операции перед запуском агрегата
■
1
Проверьте, нет ли внешних повреждений агрегата.
■
2 Откройте все запорные клапаны, помеченные красном
ярлыком: «OPEN THIS VALVE BEFORE OPERATION».
Полностью откройте запорный клапан в контуре циркуля-
ции жидкого хладагента, а также запорные клапаны на
выпуске и всасывании (если таковые имеются (OP12)).
■
3 Установите сетевые предохранители и определитель
утечки тока на землю.
Рекомендуемые предохранители: типа gL/gG по стандарту
IEC 269-2.
Их параметры указаны в электрической схеме.
SUB
MAIN
ON OFF
S1A
S2A
TERM
SUB
MAIN
ON OFF
S1A
S2A
TERM
■
4 Подайте силовое электропитание с напряжением
в пределах ±10% от величины, указанной на паспортной
табличке.
Подача силового электропитания на агрегат должна
быть организована так, чтобы была возможность
включать и выключать его независимо от электропитания
других устройств и остального оборудования.
Смотрите электрическую схему, клеммы L1, L2, L3 и PE .
■
5 Проверьте правильность монтажа всей
электропроводки.
■
6 Подайте воду в испаритель и проверьте, чтобы проток
воды находился в пределах, указанных в таблице
«Заправка водой, проток и качество воды» на странице 5.
■
7
Необходимо полностью продуть трубопроводы.
■
8 Подключите контакт насоса так, чтобы была исключена
возможность запуска агрегата при неработающем насосе
или недостаточном протоке воды.
Каждый включенный в систему DICN чиллер должен
иметь собственное реле протока и отдельную блокировку
по включению насоса, обслуживающего данный чиллер.
■
9
Проверьте уровень масла в компрессоре.
■
10 Подключите электропитание к клеммам ленточного
нагревателя (установленное на заводе оборудование
OP10).
Нагреватель должен питаться от независимой линии
с собственным предохранителем и не должен отключаться
круглый год.
■
11 Проверьте правильность крепления всех датчиков темпе-
ратуры воды к соединительным трубам теплообменника.
■
12 Проверьте, правильно ли сконфигурированы все сменные
входы и выходы после включения питания.
Заметьте правильную конфигурацию каждого из
следующих сменных входов и выходов:
• DI1 .....................................
• DI2 .....................................
• DI3 .....................................
• DI4 .....................................
• DO1 .....................................
• DO2 .....................................
• DO3 .....................................
• DO4 .....................................
• DO5 .....................................
• DO6 .....................................
• AI1 .....................................
• AI2 .....................................
• AI3 .....................................
• AI4 .....................................
• AO1 .....................................
ПРИМЕЧАНИЕ
■ Перед запуском внимательно прочтите
инструкцию по эксплуатации агрегата. Она
поможет вам освоить управление агрегатом и
операции с цифровым пультом управления.
■ После завершения предпусковых операций
закройте все крышки распределительной
коробки.
Дата Подпись
отметьте
✓ вы-
полнение
стандартные операции перед запуском агрегата
