Инструкция по монтажу
4
EWYQ080~250DAYN
Моноблочные чиллеры с воздушным охлаждением
4PW35559-1B
При выгрузке агрегата необходимо иметь ввиду следующее.
1 Предпочтительно производить выгрузку агрегата при
помощи крана и стропа из 4 стальных тросов в соответст-
вии с указаниями на наклейке, нанесённой на агрегат.
■ Для EWYQ080~210: длина каждого стального троса
должна составлять не менее 3 м.
Стальные тросы следует крепить к специальным болтам
с проушиной, имеющимся в верхней части агрегата.
■ Для EWYQ230+250: длина каждого стального троса
должна составлять не менее 6 м.
Стальные тросы следует крепить к специальным
жёлтым подъёмным пластинам, имеющимся в нижней
части агрегата.
2 При подъеме агрегата с помощью крана следите за
положением центра тяжести агрегата.
3 Старайтесь доставить агрегат как можно ближе к месту
монтажа, не вынимая его из упаковки — это сведёт
к минимуму вероятность механических повреждений при
транспортировке.
Распаковка и размещение агрегата
1 Снимите с агрегата транспортировочные деревянные балки.
2 Установите виброгасители в случае размещения агрегата
на крыше или в ином месте, где шум и вибрация
недопустимы.
3 Установите агрегат на прочное и ровное основание.
Установка на земле
■ Закрепите анкерные болты (1) в бетонном основании.
Перед окончательной затяжкой болтов убедитесь в том,
что шайбы (2), отвечающие стандарту DIN434, а также
резиновые прокладки (3, 4), приобретаемые на
внутреннем рынке и служащие для виброизоляции,
установлены как показано выше.
■ Бетонное основание должно быть выше уровня земли
приблизительно на 100 мм — это упростит прокладку
трубопроводов и обеспечит более качественный отвод
воды.
■ Убедитесь в том, что основание имеет ровную и
плоскую поверхность.
4 Снимите с агрегата защитные пластины конденсатора.
5 Только для EWYQ230+250: снимите с агрегата подъёмные
пластины.
6 Снимите 2 жёлтые транспортные фиксирующие распорки
с компрессоров.
7 Снимите фиксирующие ремни с приёмников жидкого
хладагента.
Важная информация об используемом
хладагенте
Данное изделие содержит имеющие парниковый эффект
фторированные газы, на которые распространяется действие
Киотского протокола. Не выпускайте газы в атмосферу.
Марка хладагента: R410A
Величина ПГП
(1)
:1975
(1)
ПГП = потенциал глобального потепления
Количество хладагента указано в паспортной табличке
агрегата.
Проверка контура циркуляции воды
Агрегаты оснащены патрубками входа и выхода воды для
подсоединения к контуру циркуляции воды. Прокладка этого
контура должна осуществляться квалифицированными специа-
листами и проводиться в соответствии с общеевропейскими и
национальными стандартами.
Прежде чем продолжить установку агрегата, убедитесь
в соблюдении следующих условий.
Установка на крыше: Агрегат следует устанавливать на
стальном швеллере или двутавровой
балке, удерживающей агрегат на
крыше, или на бетонном основании.
Установка на земле: Агрегат необходимо установить на
твердом основании. Рекомендуется
закрепить агрегат на бетонном осно-
вании с помощью анкерных болтов.

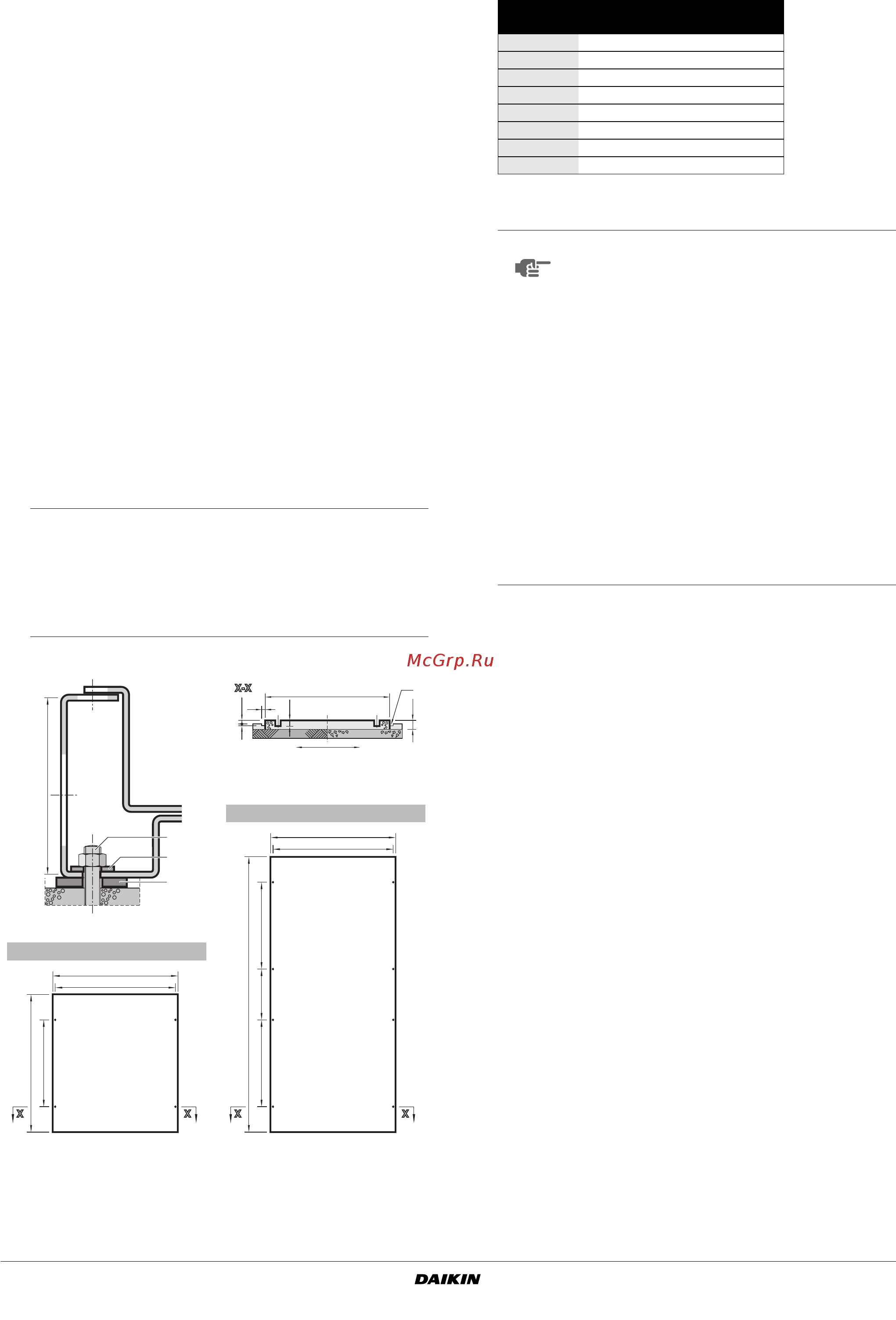

>200
>350
100
>100
50
>2000
3+4
56
7
>2000
1922
>A
1388
140
2
1
>A
1388 1388
>2000
1922
813
EWYQ080~210
EWYQ230+250
анкерный болт
Модель A размер Количество
EWYQ080 2200 M16x200 4
EWYQ100 2200 M16x200 4
EWYQ130 2200 M16x200 4
EWYQ150 2200 M16x200 4
EWYQ180 2650 M16x200 4
EWYQ210 2650 M16x200 4
EWYQ230 4200 M16x200 8
EWYQ250 4200 M16x200 8
ПРИМЕЧАНИЕ
■ Приведённые в таблице цифры относятся
к ситуации, когда основание выполнено
на земле (5) или на бетонном полу (6).
Если основание выполнено на твёрдом
полу, то толщину бетонного пола можно
включить в толщину основания.
■ Если основание выполнено на бетонном
полу, не забудьте проложить дренажную
канавку как показано на рисунке (7).
Надёжный дренаж должен быть обес-
печен независимо от того, выполнено ли
основание в земле или на бетонном полу
(сточная канавка).
■ Соотношение компонентов для бетона:
цемент 1 часть, песок 2 части и гравий 3
части. Через каждые 300 мм следует
вставить стальную арматуру Ш10 мм.
Края бетонного основания необходимо
выровнять.
