Инструкция по монтажу
2
EWYQ080~250DAYN
Моноблочные чиллеры с воздушным охлаждением
4PW35559-1B
Дополнительное оборудование и возможности
(1)
Дополнительное оборудование
■ Запорный клапан на всасывании, запорный клапан в кон-
туре жидкого хладагента, запорный клапан на нагнетании
(OP12)
■ Показания амперметра и вольтметра на пульте управления
(OP57)
■ Двойной клапан сброса давления (OP03)
■ Защитные решётки конденсатора (OPCG)
■ Инверторные вентиляторы (OPIF)
■ Работа с низким уровнем шума (OPLN = OPIF + корпус
компрессора)
■ Один насос (OPSP)
■ Насос высокого статического давления (OPHP)
■ Двойной насос (OPTP)
■ Ленточный нагреватель (OP10)
■ Применение гликоля в качестве теплоносителя для
охлаждения до –10°C (OPZL)
■ Вентиляторы высокого статического давления (OPHF)
■ Адресная карта (EKACPG), имеющая
- Интерфейс для подключения к системе интеграции
работы нескольких чиллеров Daikin – (DICN)
- Последовательный интерфейс связи (MODBUS)
■ Удалённый интерфейс пользователя (EKRUPG)
■ Контактор на один насос (OPSC)
■ Контактор на два насоса (OPTC)
■ Буферный резервуар (OPBT)
Возможности
■ Установленный на заводе главный выключатель
■ Установленные на заводе реле протока и фильтр воды
■ Считывание значений давления хладагента (высокого и
низкого) через пульт управления
■ Высокая эффективность при частичной нагрузке
■ Электронный расширительный клапан + смотровое стекло
с индикатором влажности
■ Слаботочные контакты сигналов
•работа всей системы
•контакт насоса
•контакт второго насоса для работы с двумя насосами
• защита + предупреждающий сигнал (нормально-
разомкнутый или нормальнозамкнутый контакт)
• сигнал 100% мощности, сигнал полной мощности
•работа контура 1
•работа контура 2 (только для моделей EWYQ130~250)
■ Входы для удалённых устройств
• дистанционное включение-выключение
• двойное установочное значение
• ограничение мощности (возможны различные
настройки)
• низкий уровень шума (только для дополнительного
оборудования OPIF)
• сигнал естественного охлаждения
• сигнал принудительного включения вентиляторов
■ Сменные аналоговые входы
• плавающее установочное значение (мА, В, отрицатель-
ный температурный коэффициент)
• дополнительное измерение температуры воды
(отрицательный температурный коэффициент)
■ Сменные аналоговые выходы
• мощность агрегата (мА, В)

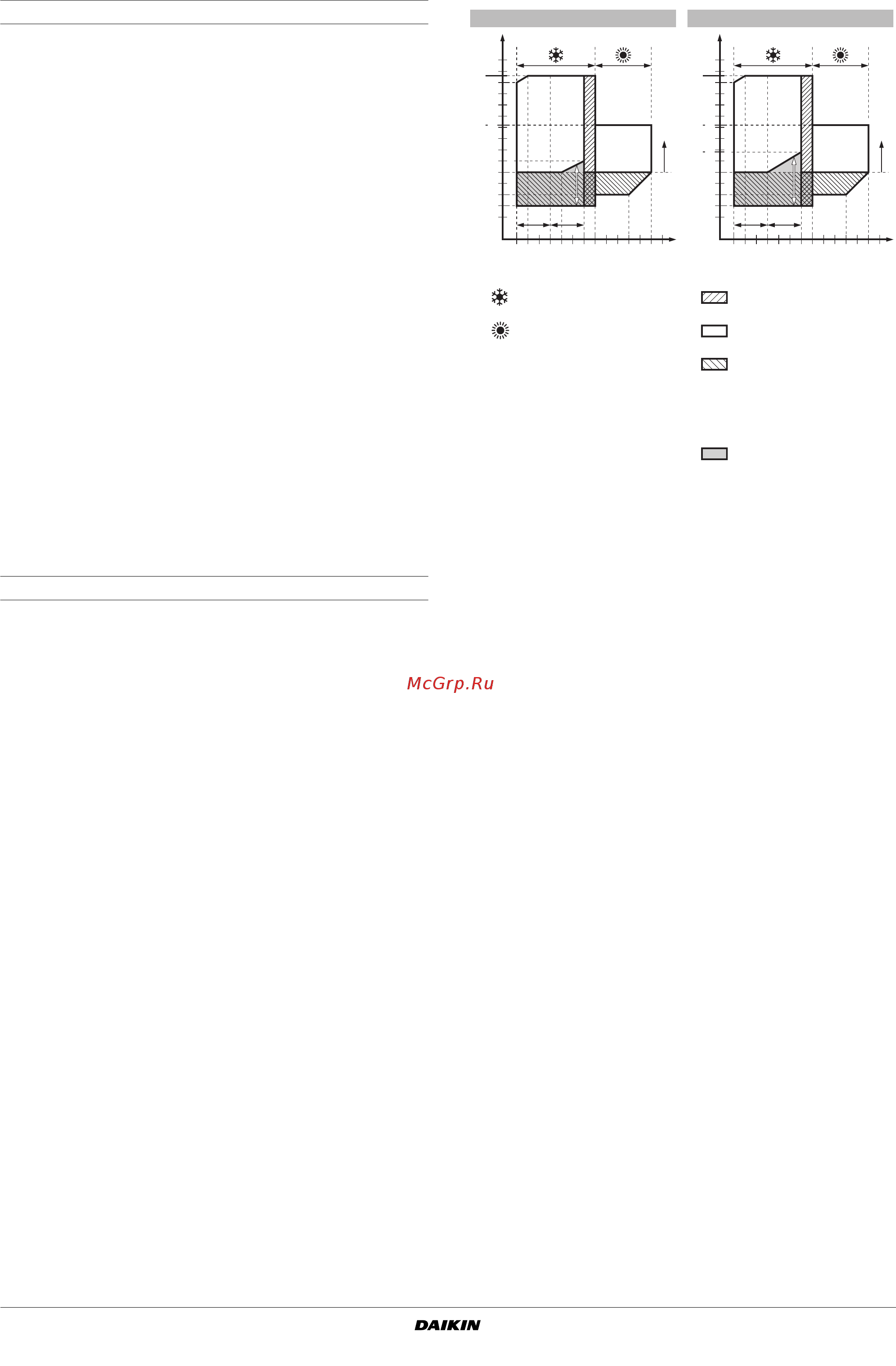

Рабочий диапазон
Режим охлаждения Зона работы на
охлаждение
Режим нагрева Зона непрерывной
работы
AT
Температура окружающего
воздуха
Защитите контур
циркуляции воды от
замерзания ленточным
нагревателем (OP10) или
заполнением системы
раствором гликоля.
LWT
Температура воды на
выходе из испарителя
STD
Стандартный агрегат
OPIF
Дополнительные
инверторные вентиляторы
Дополнительные
инверторные
вентиляторы (OPIF)
OPZL
Дополнительное приме-
нение гликоля в качестве
теплоносителя для
охлаждения до –10°C
OPZL
STD
AT
°C
LWT
°C
-10 0 20 25
-5 5 10
21
43
50
45
40
35
30
25
20
15
10
5
0
-5
-10
-15
-20
15
15
15
STD
STD
30 50 55
35 40
45
OPIF
STD
EWYQ080+100 + 180~250
OPZL
STD
AT
°C
LWT
°C
-10 0 20 25
-5 5 10
21
43
9
50
45
40
35
30
25
20
15
10
5
0
-5
-10
-15
-20
15
15
15
STD
STD
30 50 55
35 40
45
STD
OPZL STD OPZL STD
EWYQ130+150
OPIF
OPIF
OPIF
