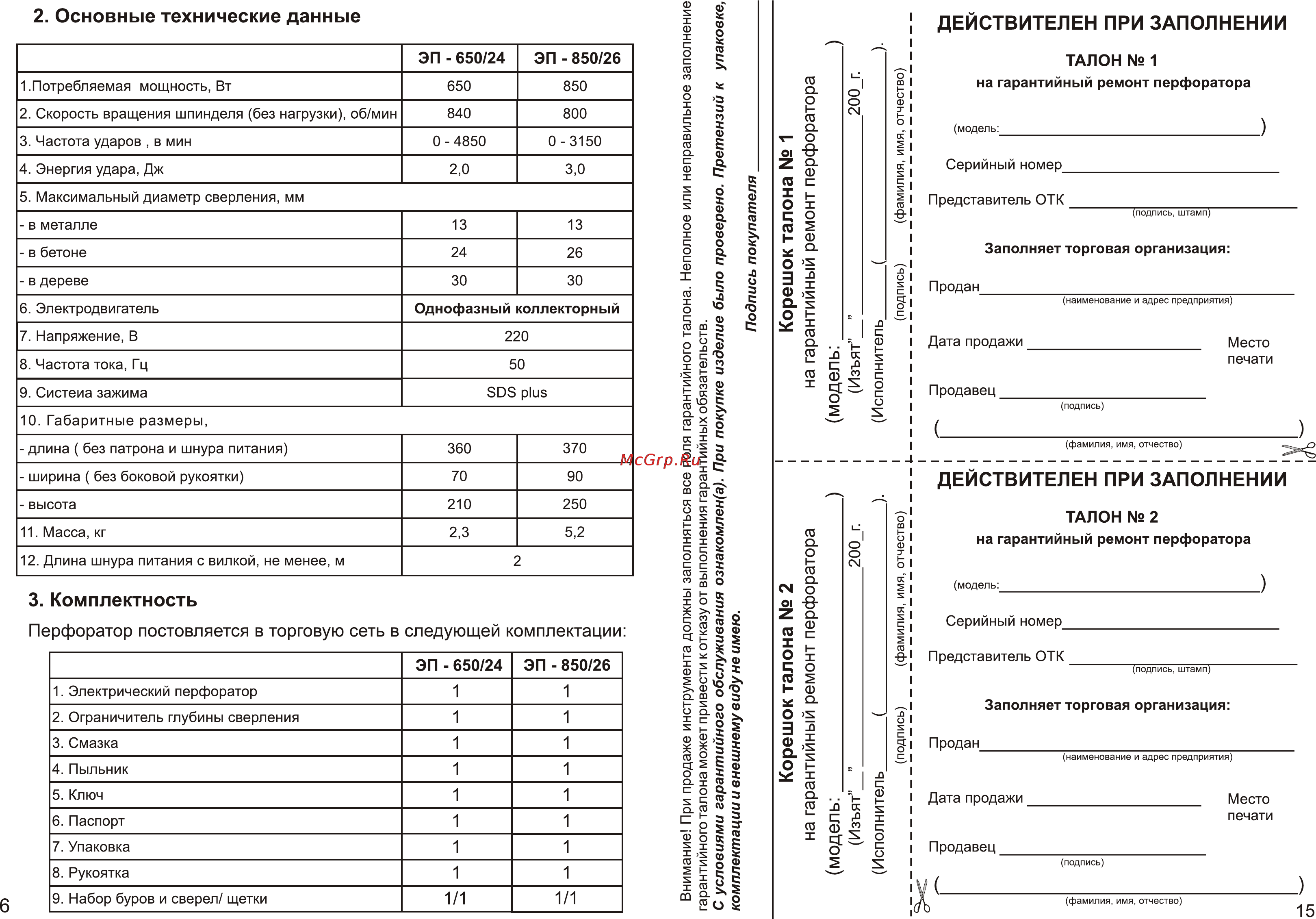

ЭП 650 24 ЭП 850 26 1 Потребляемая мощность Вт 650 850 2 Скорость вращения шпинделя без нагрузки об мин 840 800 3 Частота ударов в мин 4 Энергия удара Дж 0 4850 0 3150 2 0 3 0 в металле 13 13 в бетоне 24 26 в дереве 30 30 5 Максимальный диаметр сверления мм 6 Электродвигатель Однофазный коллекторный 7 Напряжение В 220 8 Частота тока Гц 50 9 Систеиа зажима SDS plus 10 Габаритные размеры длина без патрона и шнура питания 360 370 ширина без боковой рукоятки 70 90 высота 210 250 11 Масса кг 2 3 5 2 12 Длина шнура питания с вилкой не менее м 2 3 Комплектность Перфоратор постовляется в торговую сеть в следующей комплектации ЭП 650 24 ЭП 850 26 1 Электрический перфоратор 1 1 2 Ограничитель глубины сверления 1 1 3 Смазка 1 1 4 Пыльник 1 1 5 Ключ 1 1 6 Паспорт 1 1 7 Упаковка 1 1 8 Рукоятка 1 1 1 1 1 1 9 Набор буров и сверен щетки Внимание При продаже инструмента должны заполняться все поля гарантийного талона Неполное или неправильное заполнение гарантийного талона может привести к отказу от выполнения гарантийных обязательств 2 Основные технические данные ДЕЙСТВИТЕЛЕН ПРИ ЗАПОЛНЕНИИ ТАЛОН 1 на гарантийный ремонт перфоратора модель Серийный номер_________ Представитель ОТК подпись штамп в о с О 3 с о о Заполняет торговая организация Продан наименование и адрес предприятия Дата продажи Место печати Продавец___________________________ подпись _______________________________________ фамилия имя отчество Чз ДЕЙСТВИТЕЛЕН ПРИ ЗАПОЛНЕНИИ ТАЛОН 2 на гарантийный ремонт перфоратора модель Серийный номер_________ ф X О 3 ф ф 1 5 Ф X ф Представитель ОТК_________ _________ __________ подпись штамп Заполняет торговая организация П родан________________________________________ наименование и адрес предприятия Дата ф I ф ё о продажи Место печати Продавец подпись ________________________________________ фамилия имя отчество
