D – EOMAC00A10-12RU
- 29 -
Тип сброса – Нет
Переменное значение температуры активной воды на выходе
устанавливается равным уставке LWT.
Тип сброса – Возврат
Переменная «Активная вода на выходе» определяется температурой
возвратной воды.

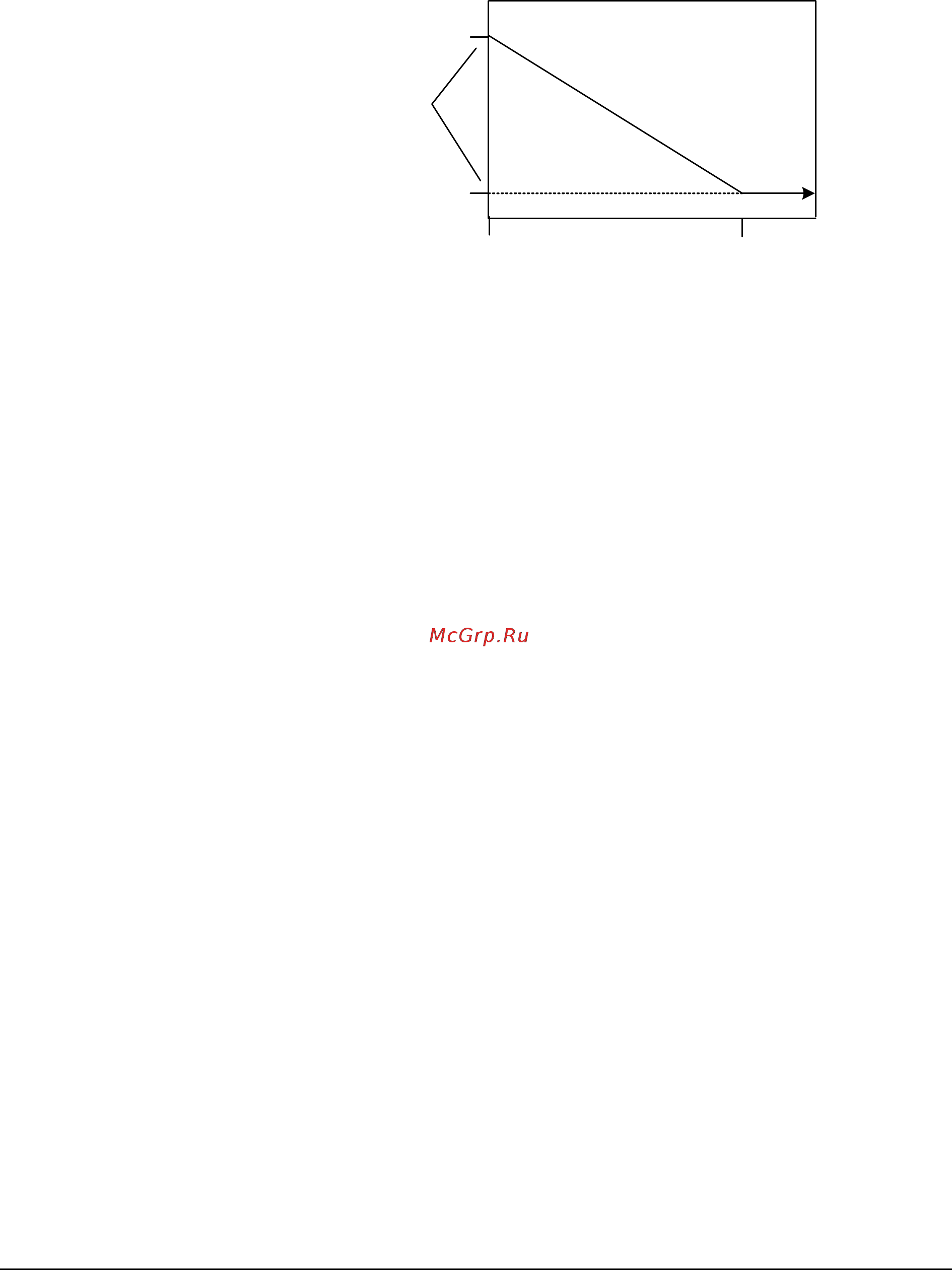

Разница температур при сбросе запуска
Сброс уставки LWT + Макс.
(54)
Уставка LWT
(44)
Обратный сброс
0
Макс. сброс
(10)
Разница температур испарителя (°F)
Активная
LWT (°F)
Сброс активной уставки выполняется с помощью таких параметров:
1. Уставка LWT охлаждения
2. Уставка «Максимальный сброс»
3. Уставка «Разница температур в начале сброса»
4. Разница температур испарителя
Величина сброса варьируется от 0 до максимального значения (уставка
«Максимальный сброс») при изменении температуры испарителя (EWT –
LWT) от заданного значения «Разница температур в начале сброса» до
нуля.
Внешний сигнал сброса 4-20 мА
Переменная «Активная вода на выходе» аналоговым входом сброса 4-
20 мА.
Использующиеся параметры.
1. Уставка LWT охлаждения
2. Уставка «Максимальный сброс»
3. Сигнал сброса LWT
Величина сброса равна нулю, если сигнал сброса не превышает 4 мА.
Сброс будет равен значению разницы температур максимального сброса,
если сигнал сброса равен или превышает 20 мА. Величина сброса
меняется линейно между этими экстремумами, если сигнал сброса
находится в диапазоне от 4 до 20 мА. Ниже приводится пример действия
сброса 4-20 мА в режиме охлаждения
