D – EOMAC00A10-12RU
- 30 -
20
(54)
Уставка LWT
охлаждения
(44)
4

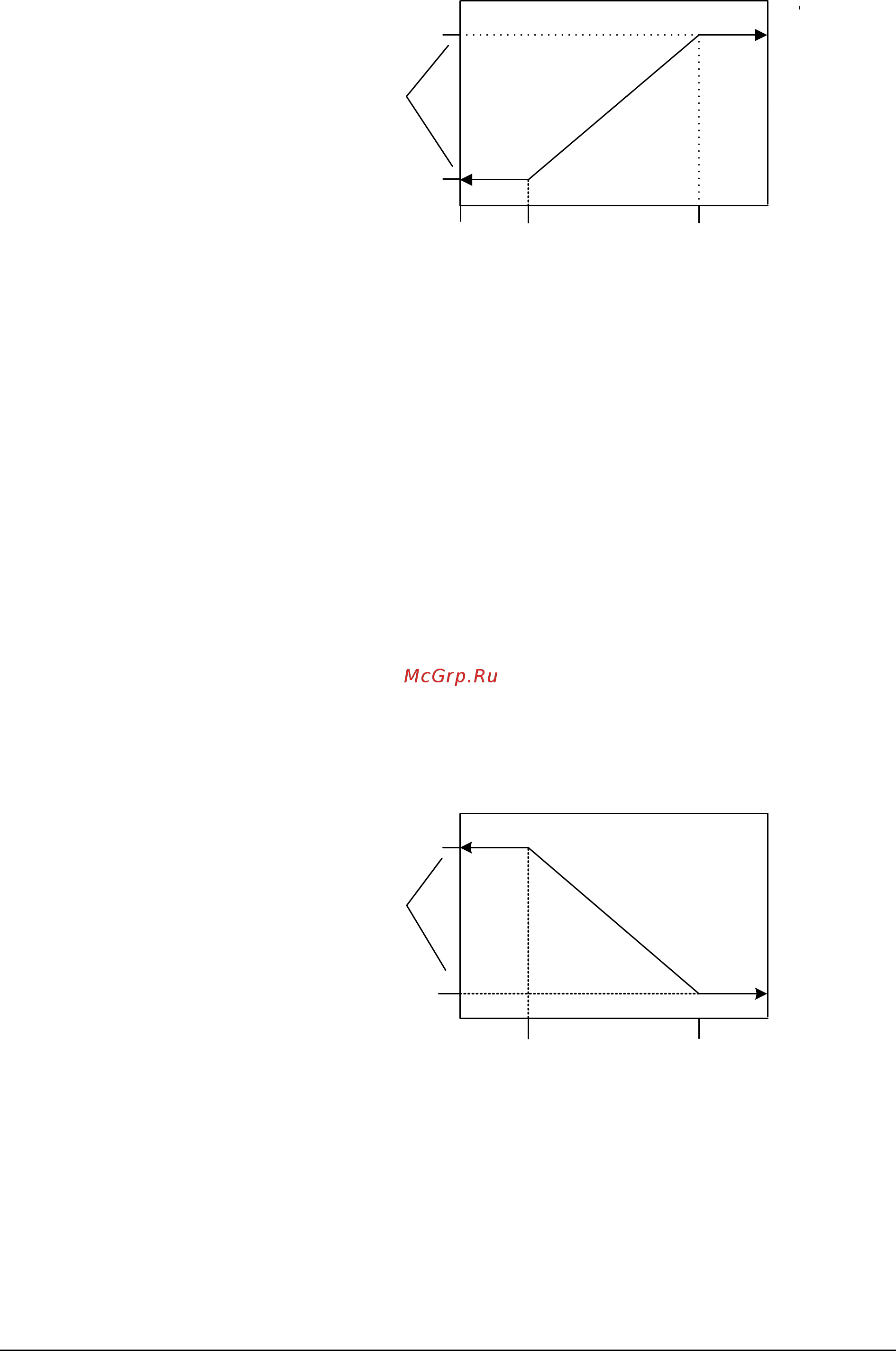

Сброс 4-20 мА – Режим охлаждения
0
Макс. сброс
(10)
Активная
LWT (°F)
Сигнал сброса (мА)
Сброс температуры внешнего воздуха (ОАТ)
Переменная «Активная вода на выходе» сбрасывается на основе значения
температуры окружающей среды извне.
Использующиеся параметры.
1. Уставка LWT охлаждения
2. Уставка «Максимальный сброс»
3. OAT
Сброс будет нулевым, если температура окружающей среды больше
уставки «Начать сброс ОАТ». От уставки «Начать сброс ОАТ» до уставки
«Макс. сброс ОАТ» величина сброса изменяется линейно от нулевого до
максимального значения, определяющегося уставкой «Макс. сброс ОАТ».
Если температура окружающей среды меньше заданного значения
максимального сброса ОАТ, то величина сброса равна максимальному
сбросу ОАТ.
75
Сброс LWT охлажд. + Макс.
(54)
Уставка LWT охлаждения
(44)
Сброс ОАТ
60
Макс. сброс
(10)
OAT (
o
F)
Активная
LWT (°F)
Регулирование производительности агрегата
В данном разделе описывается процедура регулирования
производительности агрегата.
