D – EOMAC00A10-12RU
- 78 -
Техническое обслуживание контроллера
Необходимо выполнять техническое обслуживание установленного
аккумулятора контроллера. Аккумулятор необходимо менять каждые два
года. Модель аккумулятора BR2032; ее выпускает множество
производителей.

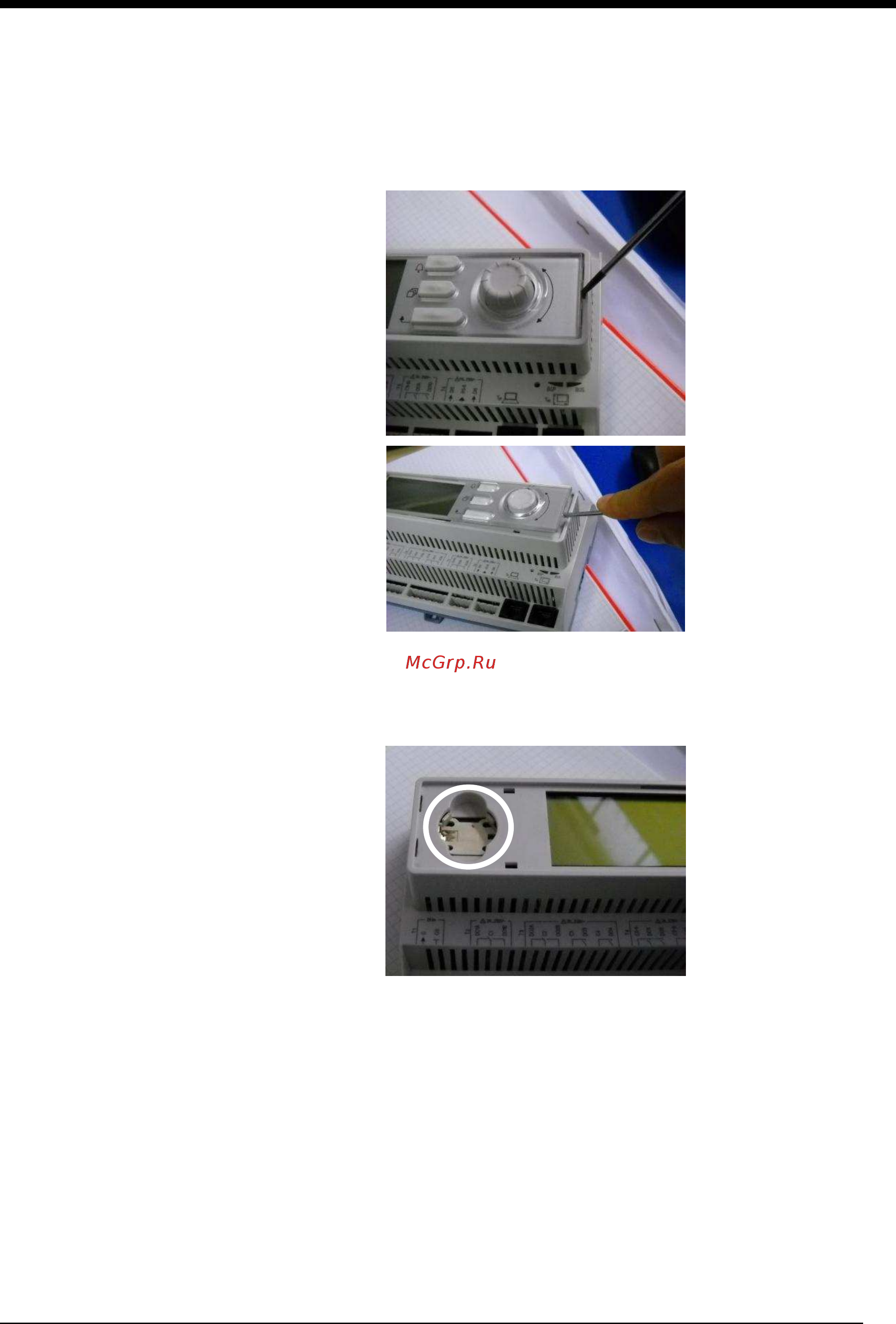

Для замены аккумулятора снимите пластиковую крышку с дисплея
контроллера, воспользовавшись отверткой, как показано на рисунке ниже.
Будьте осторожны и постарайтесь не повредить пластиковую крышку.
Замену аккумулятора необходимо выполнять в соответствующем отсеке,
который выделен на представленном ниже рисунке, с соблюдением
полярности, указанной в самом отсеке.
