D – EOMAC00A10-12RU
- 61 -
Использование контроллера
Работа контроллера агрегата

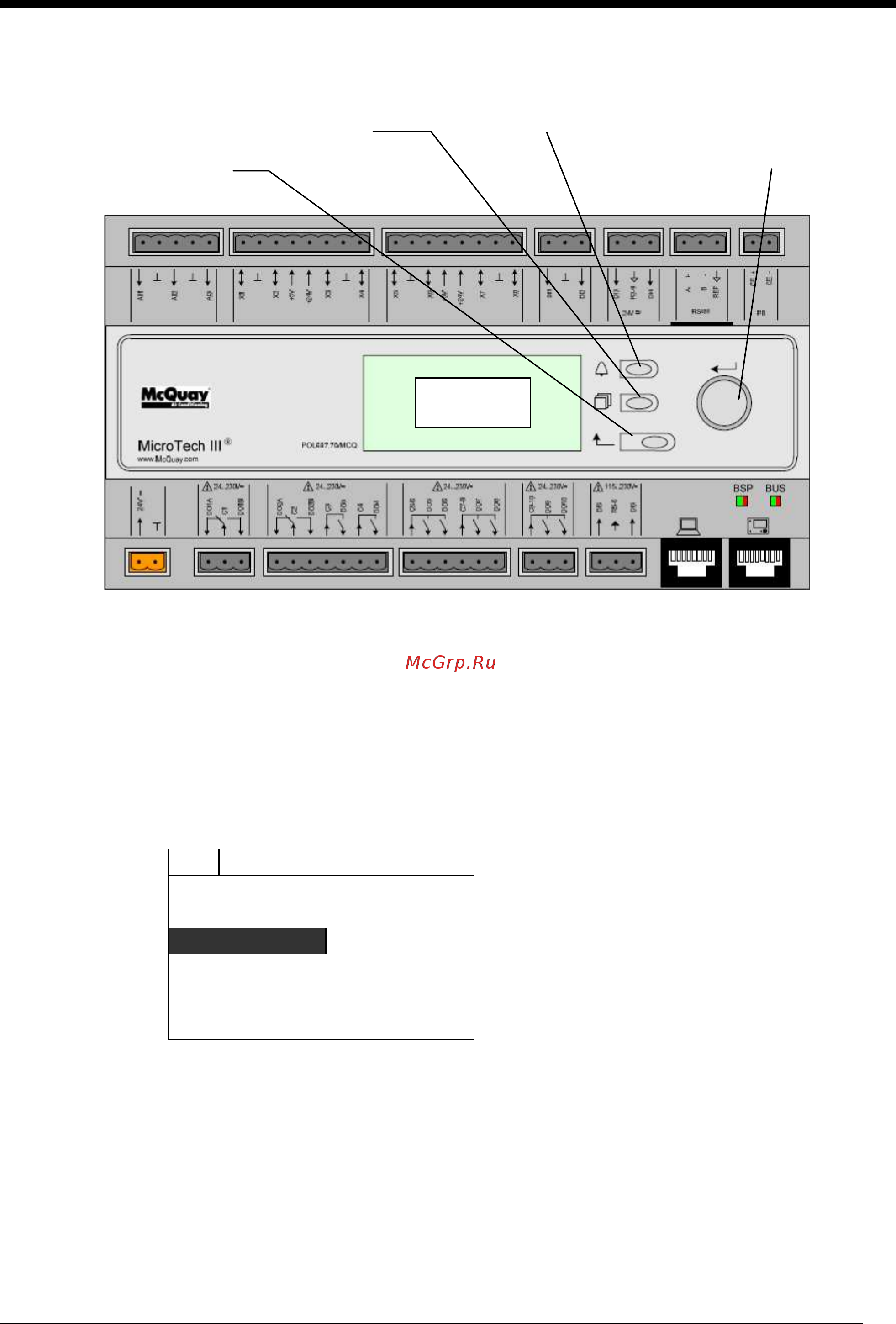

Рис. 7. Контроллер агрегата
Клавиатура/дисплей включает в себя 5 строк по 22 символа в каждой, три
кнопки (клавиши) и навигационное колесо. Имеются также кнопка
сигнализации, кнопка меню (начальн.) и кнопка возвращения. Колесо
используется для навигации по строкам на экране (странице) и для
увеличения и уменьшения доступных для редактирования значений.
Нажатие колеса действует подобно нажатию клавиши ввода и
используется для перехода по ссылке к следующему набору параметров.
Рис. 8. Типовой экран
♦6 ♦6
Состояние/параме
тры
>
>>
>
Настройка
>
>>
>
Температура Температура
Дата/Время/График
>
>>
>
Как правило в каждой строке указывается название меню, параметр
(например, значение или уставка) или ссылка (со стрелкой в правой части
строки) на следующее меню.
В первой отображающейся на дисплее строке указывается название меню
и номер строки, на которую в данный момент указывает курсор (в нашем
примере, это 3). В крайнем левом положении в строке заголовка имеется
направленная вверх стрелка, которая указывает на то, что «над»
отображаемой в данный момент строкой имеются еще строки (параметры);
и/или направленная вниз стрелка, которая указывает на то, что «под»
Кнопка «Назад»
Кнопка «Меню»
Колесо навигации
Дисплей
Кнопка «Сигнализация»
