Daikin EWTP540MBYN [19/44] Таблицы мощности
![Daikin EWTP540MBYN [19/44] Таблицы мощности](/views2/1659324/page19/bg13.png)
3
1
6
• Системы жидкостного отопления или охлаждения • Охладители
19
• Охладители • R-407C • EWTP-MBY

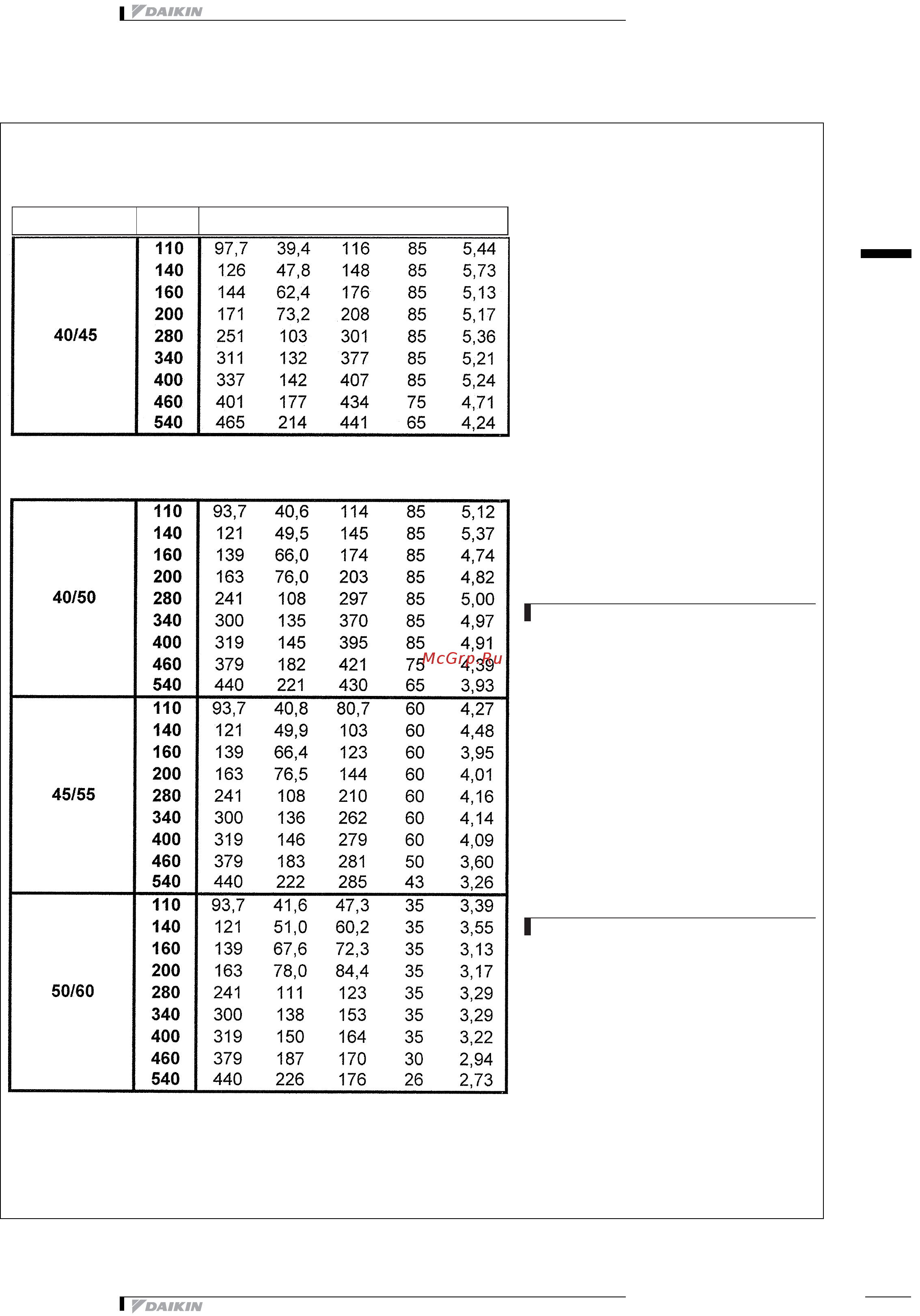

6 Таблицы мощности
6 - 3 Таблицы мощности, обогрев
Мощность охлаждения, входная мощность и мощность рекуперации тепла при работе в режиме
рекуперации тепла
Стандартные номинальные значения в соответствии с EN14511
EWC/LWC Модель CC PI HR %HR COPhr
Применимые номинальные значения
3TW56532-3
ОБОЗНАЧЕНИЯ
CC : Мощность охлаждения (kW)
PI : Входная мощность (kW)
HR : Мощность обогрева для
конденсатора рекуперации
тепла (kW)
%HR : Количество регенерированного
тепла в процентах
COPhr : Коэффициент полезного действия
во время рекуперации тепла
(=(мощность охлаждения +
обогрева)/входная мощность)
EWC : Вода на входе конденсатора
рекуперации тепла (°C)
LWC : Вода на выходе конденсатора
рекуперации тепла (°C)
LWE : Температура воды испарителя на
выходе (°C)
ПРИМЕЧАНИЯ
1 Для всех номинальных значений:
- LWE = 7°C
- Такой же расход испарителя, что и
для номинальной работы в режиме
охлаждения.
- Температура наружного воздуха =
35°C
