Daikin EWTP540MBYN [43/44] Рабочие характеристики гидравлической системы
![Daikin EWTP540MBYN [43/44] Рабочие характеристики гидравлической системы](/views2/1659324/page43/bg2b.png)
3
1
13
• Системы жидкостного отопления или охлаждения • Охладители
43
• Охладители • R-407C • EWTP-MBY
13 Рабочие характеристики гидравлической системы

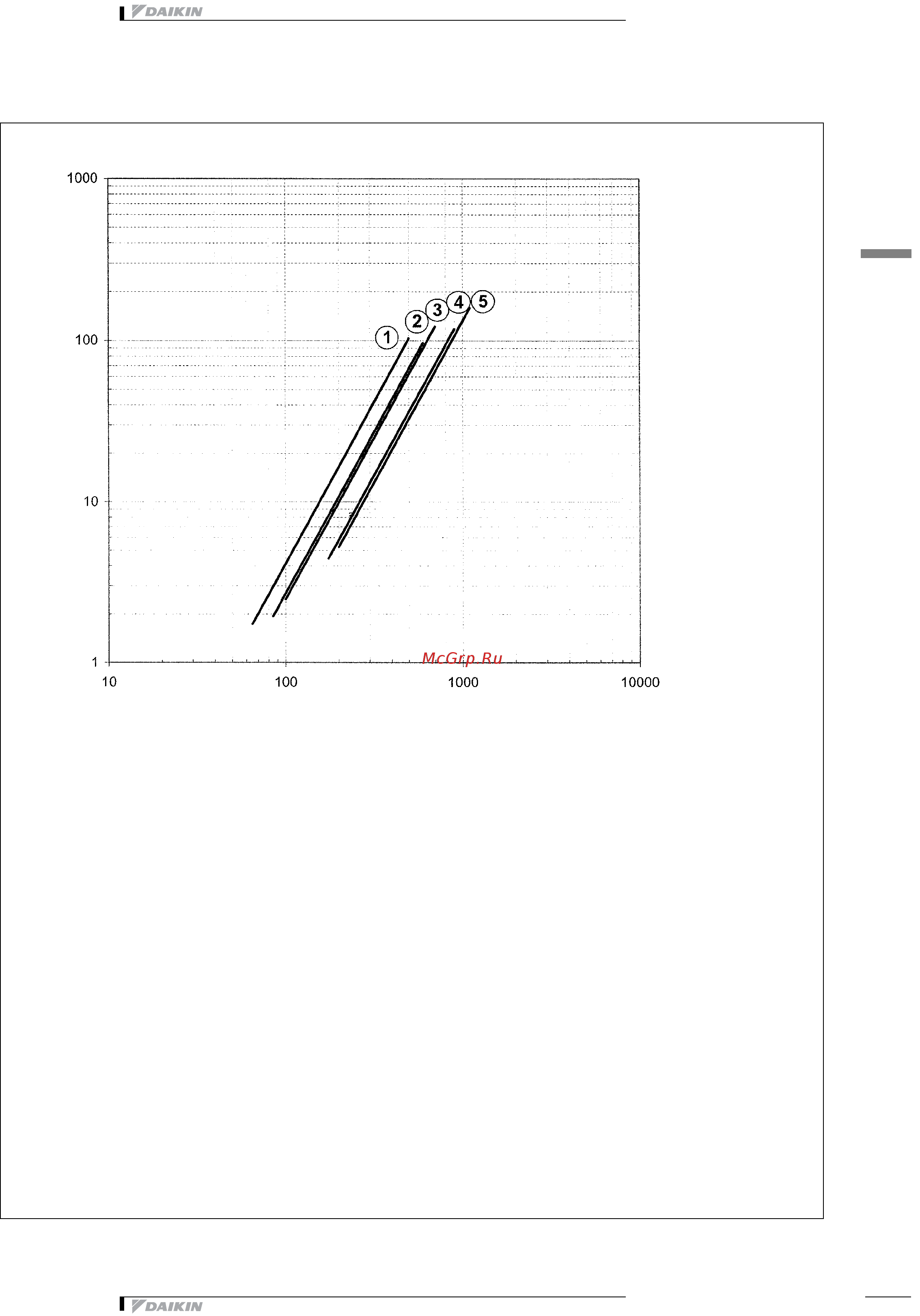

13 - 2 Кривая перепада давления воды, конденсатор
4TW56539-1
Падение давления [kPa]
j
1
EWPT110MBYNN
j
2
EWPT140MBYNN
j
3
EWPT160 / EWPT200 / EWPT400 (2x) / EWPT460 (x2) / EWPT540MBYNN (2x)
j
4
EWPT280MBYNN
j
5
EWPT340MBYNN
Поток [l/min]
Предупреждение: Выбор значения расхода вне
кривых может привести к повреждению или
неисправности блока. См. также минимально и
максимально допустимый расход воды в
технических параметров.
Падение давления, Конденсатор рекуперации тепла
