Daikin EWTP540MBYN [22/44] Чертеж в масштабе и центр тяжести
![Daikin EWTP540MBYN [22/44] Чертеж в масштабе и центр тяжести](/views2/1659324/page22/bg16.png)
• Охладители • R-407C • EWTP-MBY
1
7
• Системы жидкостного отопления или охлаждения • Охладители
22

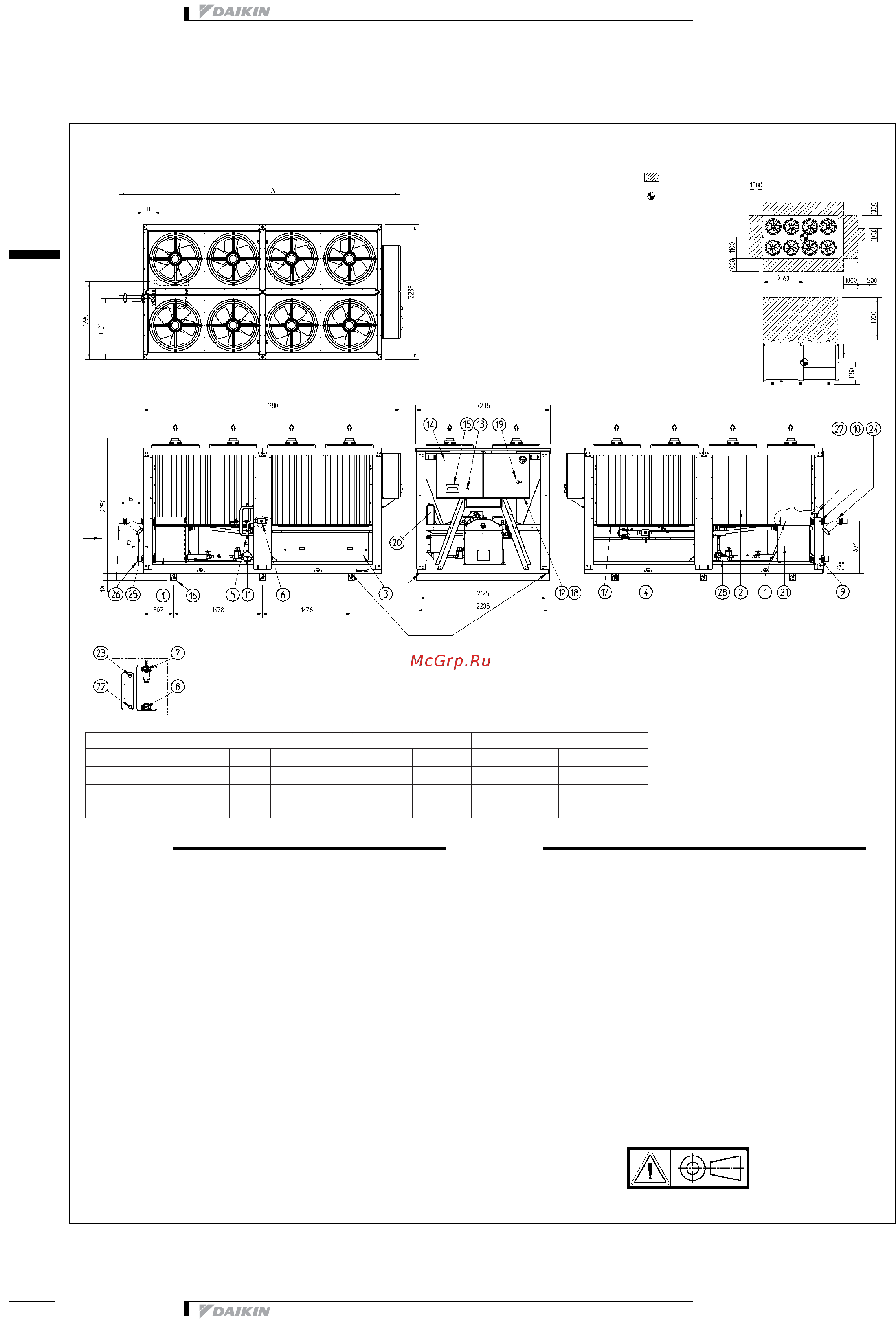

7 Чертеж в масштабе и центр тяжести
7 - 1 Чертеж в масштабе
3TW56564-1
EWTP200∼340MBY
Воздух Воздух Воздух Воздух Воздух Воздух
Требуемое пространство
вокруг блока для
обслуживания и
воздухозабора
Охлажденная вода Горячая вода
Модель ABCD
Вх (Нар.диам.) Вых (Нар.диам.)
Вх (Газ м) Вых (Газ м)
EWTP200MBYNN* 4495 215 -85 387 φ 88.9 φ 88.9 2″ 2″
EWTP280MBYNN* 4585 305 5 275 φ 88.9 φ 88.9 2″ 2″
EWTP340MBYNN* 4680 400 100 182 φ 88.9 φ 88.9 2″ 2″
6xОтверстие
для крепления
J20
Центр тяжести
1 Испаритель
2 Конденсатор
3 Компрессор
4 Запорный клапан на выпуске
5 Запорный клапан для жидкости
6 Запорный клапан на стороне всасывания
(дополнительный)
7 Вход охлажденной воды (Victaulic
3″Нар.диам.)
8 Выход охлажденной воды (Victaulic
3″Нар.диам.)
9 Датчик температуры воды на выходе
10 Датчик температуры воды на входе
11 Осушитель
12 Ввод электропитания
13 Аварийный останов
14 Клеммная коробка
15 Пульт управления с цифровым дисплеем
16 Транспортная балка
17 Датчик температуры наружного воздуха
18 Вход местной проводки
19 Главный выключатель (дополнительный)
20 Экономайзер
21 Конденсатор рекуперации тепла
22 Впуск воды рекуперации тепла (2′ газ M)
23 Выпуск воды рекуперации тепла (2′ газ M)
24 Фильтр (комплектная поставка)
25 Пробка (J19 мм NPT)
26 Возвратные трубы для сварки (комплектная
поставка)
27 Реле протока
28 Запорный клапан, конденсатор рекуперации тепла
Воздух Воздух
Примечание:
- Впускная возвратная
труба с реле протока и
датчиком температуры,
предварительный
монтаж.
- Выпускная возвратная
труба с датчиком
температуры,
предварительный
монтаж.
Вид A
Вид A
Воздух Воздух
