Daikin EWTP540MBYN [6/44] Характеристики
![Daikin EWTP540MBYN [6/44] Характеристики](/views2/1659324/page6/bg6.png)
• Охладители • R-407C • EWTP-MBY
1
1
• Системы жидкостного отопления или охлаждения • Охладители
6

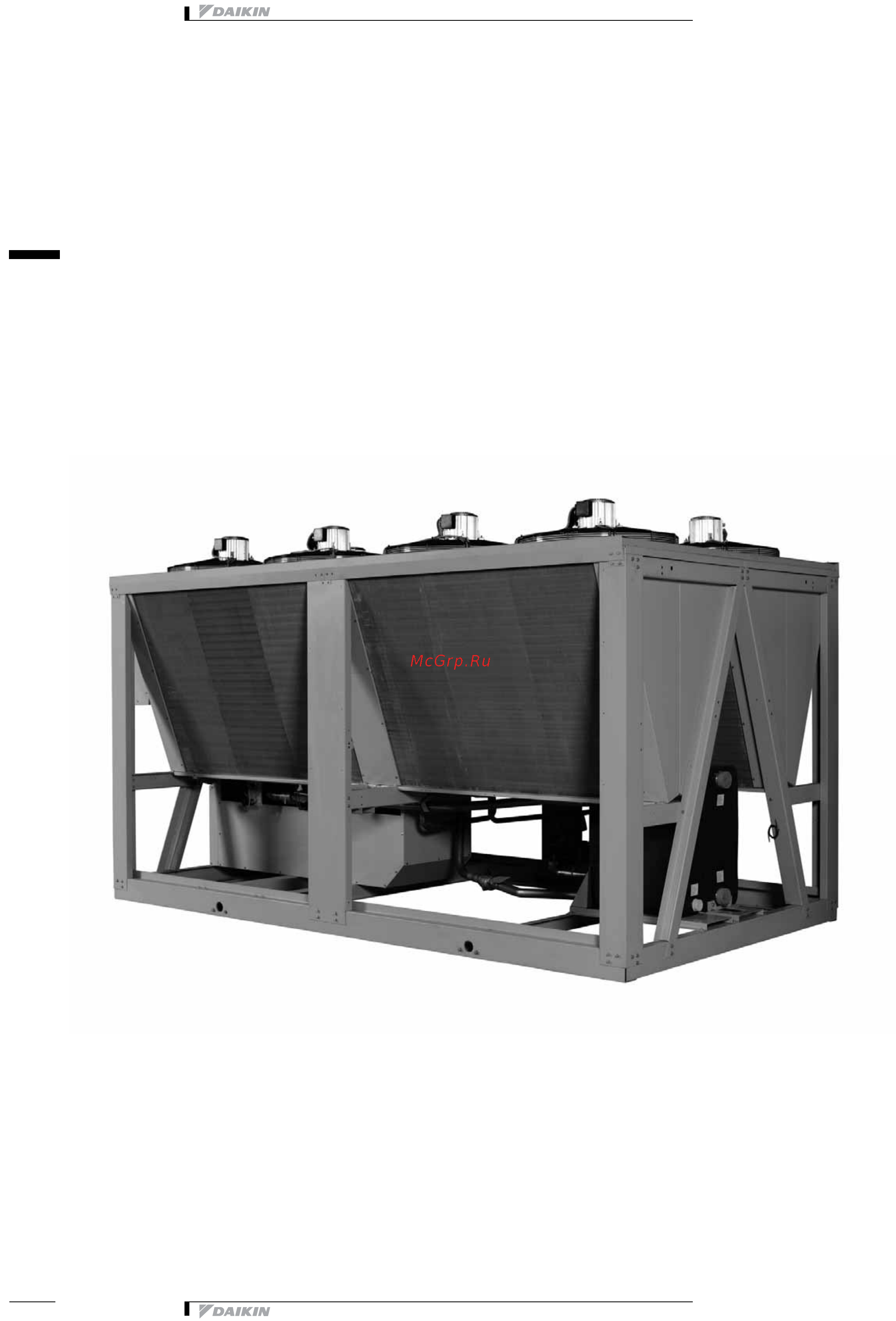

1 Характеристики
Охладители
Системы жидкостного отопления или охлаждения EWTP-MBY
• Полная рекуперация тепла до 85% или температуры воды на
выходе пароохладителя до 60°C
• Стандартные инверторные вентиляторы и ленточный
нагреватель теплообменника
• Полугерметичный одновинтовой компрессор Daikin
• Конструкция оптимизирована для работы с хладагентом R407C
• Улучшенный контроллер pCO2 с цифровым дисплеем
• Возможность объединения в сеть DICN (стандарт)
• Клапан сброса давления
• Снижение потребления энергии благодаря оптимизации
температуры конденсации путем
использования инверторных
вентиляторов
• Инверторные вентиляторы обеспечивают более плавную работу
и спокойный характер звука
• Линейное снижение шума в зависимости от температуры
наружного воздуха
• Выпускается дополнительное сопряжение с системой BMS
• Ленточный нагреватель испарителей в стандартном исполнении
для всех агрегатов
• Пошаговое регулирование производительности
• Предварительно установленные трубопроводы 5’’ для простоты
подключения агрегата
• Модульная конструкция
• Двойные контуры
охлаждения (от 400 кВт и выше)
• Стандартный рабочий диапазон до температуры окружающей
среды -15°C
• Соединения типа Victaulic и фильтр в стандартном исполнении
• Индикатор наличия влаги в хладагенте в стандарте
• Высококачественные детали с антикоррозионной обработкой в
стандартном исполнении
• Температура охлажденной воды до -10°C для стандартных
блоков
