Riello GAS 10 P/M t.l. [4/8] Подача воздуха для горения
![Riello GAS 10 P/M t.l. [4/8] Подача воздуха для горения](/views2/1659951/page4/bg4.png)
GAS 10 P/M GAS 9/2
MBC 1200 SE 50
CT + адаптер I
MBC 1900 SE 65
FC CT+адаптер F
MBC 3100 SE 80
FC CT+адаптер G
MBC 5000 SE 100
FC CT + адаптер
H
MBZRDLE 420 CT
CB 5065/2 CT +
адаптер D
CB 5080/2 CT+
адаптер E

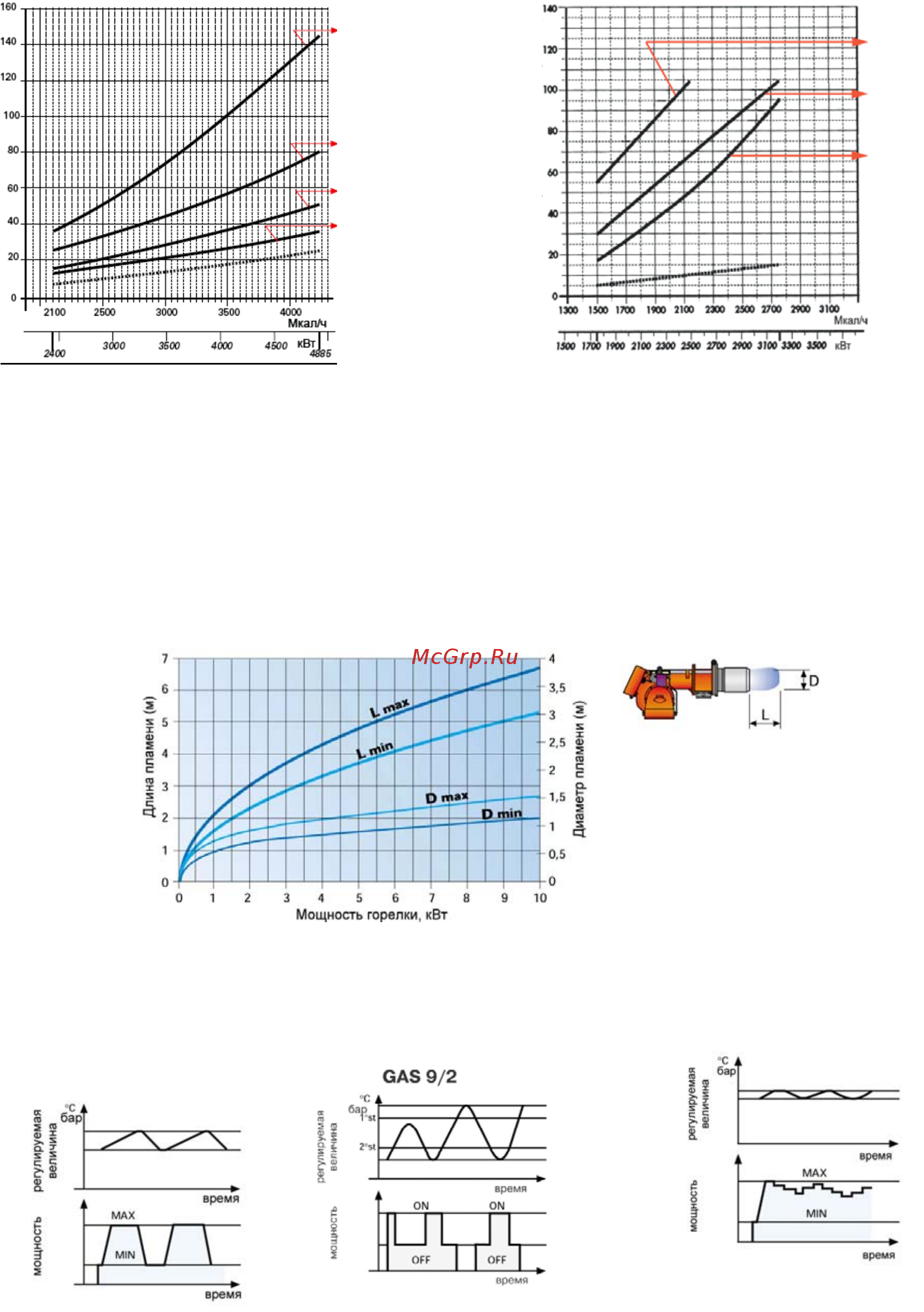

На графиках показана зависимость потери давления на головке горелки и газовой рампе (сплошная линия) и на
головке горелки (пунктирная линия) от мощности теплогенератора
Подача воздуха для горения
Регулировка подачи воздуха на горение осуществляется посредством изменения положения воздушной
заслонки. Благодаря наличию сервопривода, управляющего одновременно дроссельной газовой заслонкой и
воздушной заслонкой, достигается плавное изменение мощности горелки с сохранением оптимального
соотношения газ – воздух. При отключении горелки сервопривод полностью закрывает воздушную заслонку.
Размеры факела горелки
Режим работы горелок
Горелки серии GAS могут работать в различных режимах:
Двухступенчатое
прогрессивное
регулирование
Двухступенчатое
регулирование
Модуляционное регулирование
При «двухступенчатом
прогрессивном»
регулировании, горелка
постепенно переходит с одной
ступени на другую плавно
изменяя мощность между
двумя заданными значениями
мощности.
При «двухступенчатом»
регулировании, горелка
сразу переходит с одной
ступени на другую.
При плавном «модулирующем»
регулировании горелка изменяет свою
мощность в рамках диапазона модулирования,
поддерживая контролируемый параметр
(давление или температура) на заданном
уровне. Необходимым элементом системы
регулирования является датчик (температуры
или давления) и электронный ПИД – регулятор
(модулятор).
Датчик и модулятор не входят в комплект
поставки и заказываются отдельно.
Содержание
- Gas 10 p m t c 1140 2441 4885 1
- Gas 8 p m t c 640 1162 2210 1
- Gas 8 p m t l 640 1162 2210 1
- Gas 9 2 t c 1000 1750 3200 1
- Gas 9 2 t l 1000 1750 3200 1
- Gas 9 p m t c 870 1744 3488 1
- Gas 9 p m t l 870 1744 3488 1
- Газовые горелки_______________________________ 1
- Двухступенчатые прогрессивные или модуляционные 1
- Диаграммы рабочей области 1
- Серия gas p m 1
- Функциональные характеристики 1
- Базовые условия температура 20 с давление 1013 5 мбар высота над уровнем моря 0 метров уровень шума был измерен на расстоянии 1 метра от горелки 2
- Для регулирования подачи газа во всем диапазоне модулирования на горелках серии gas p m установлена дроссельная газовая заслонка этой заслонкой управляет серводвигатель с эксцентриком с изменяемым профилем с горелками этой серии используются одноступенчатые мультиблоки и одноступенчатые газовые рампы c блоком контроля герметичности клапанов mb dle 420 ct мвс 1200 se 50 ct mbc 1900 se 65 fc ct mbc 3100 se 80 fc ct mbc 5000 se 100 fc ct согласно европейским нормам использование блока контроля герметичности является обязательным для горелок мощностью более 1200 квт для соединения газового мультиблока и рампы с горелкой требуется специальный переходник адаптер необходимость использования того или иного адаптера определяется при подборе газовой арматуры к конкретной горелке подача газа может осуществляться как с правой так и с левой стороны от горелки 2
- Подача газа на горелку 2
- Стандартная комплектация 2
- Технические характеристики 2
- Уплотнительная прокладка для присоединения газовой рампы 1шт крепежные винты 12 шт кабельные сальники 4шт удлинители направляющих 2шт только для моделей с удлиненной головкой теплоизолирующая прокладка 1шт пускатель для электродвигателя 1шт кабельные сальники для пускателя 4шт инструкция по монтажу и эксплуатации 1шт спецификация запасных частей 1шт 2
- Gas 8 p m 3
- Gas 9 p m 3
- Графики подбора газовых рамп и мультиблоков к горелкам 3
- На графиках показаны минимальные потери давления на горелках для различных газовых рамп и мультиблоков для определения минимального давления газа перед газовой рампой или мультиблоком к потерям давления определенным по графику необходимо прибавить аэродинамическое сопротивление теплогенератора 3
- Gas 10 p m gas 9 2 4
- Горелки серии gas могут работать в различных режимах 4
- Двухступенчатое прогрессивное регулирование 4
- Двухступенчатое регулирование 4
- Модуляционное регулирование 4
- Подача воздуха для горения 4
- Размеры факела горелки 4
- Режим работы горелок режим работы горелок 4
- В 400в 230в 400в 230в 400в 230в 400в 230в 400в 5
- В таблице приведены сечения питающего кабеля и типы плавких предохранителей которые необходимо использовать с горелками серии gas 5
- Двухступенчатый прогрессивный режим работы 5
- Модуляционный режим работы 5
- Электрические подключения 5
- 1 размеры с удлиненной головкой 6
- Gas 8 9 10p m gas 9 2 6
- Выбросы n 6
- Выбросы вредных веществ в атмосферу 6
- Выбросы со уровень шума 6
- Габаритные размеры 6
- Данные по выбросам no данные по выбросам n 6
- И со соответствуют 1 классу по европейским нормам en 676 данные измерены при работе на максимальной мощности 6
- Упаковка 6
- Фланец для установки горелки на котел 6
- Артикул 7
- Блок непрерывной вентиляции 7
- Горелка 7
- Горелка артикул 7
- Горелка артикул для стандартной головки артикул для удлиненной головки 7
- Дополнительные принадлежности 7
- Звукоизолирующий кожух 7
- Комплект для работы горелки на сжиженном газе 7
- Модулятор датчик 7
- Ограничительная вставка 7
- Принадлежности для работы горелки в модуляционном режиме 7
- Тип артикул 7
