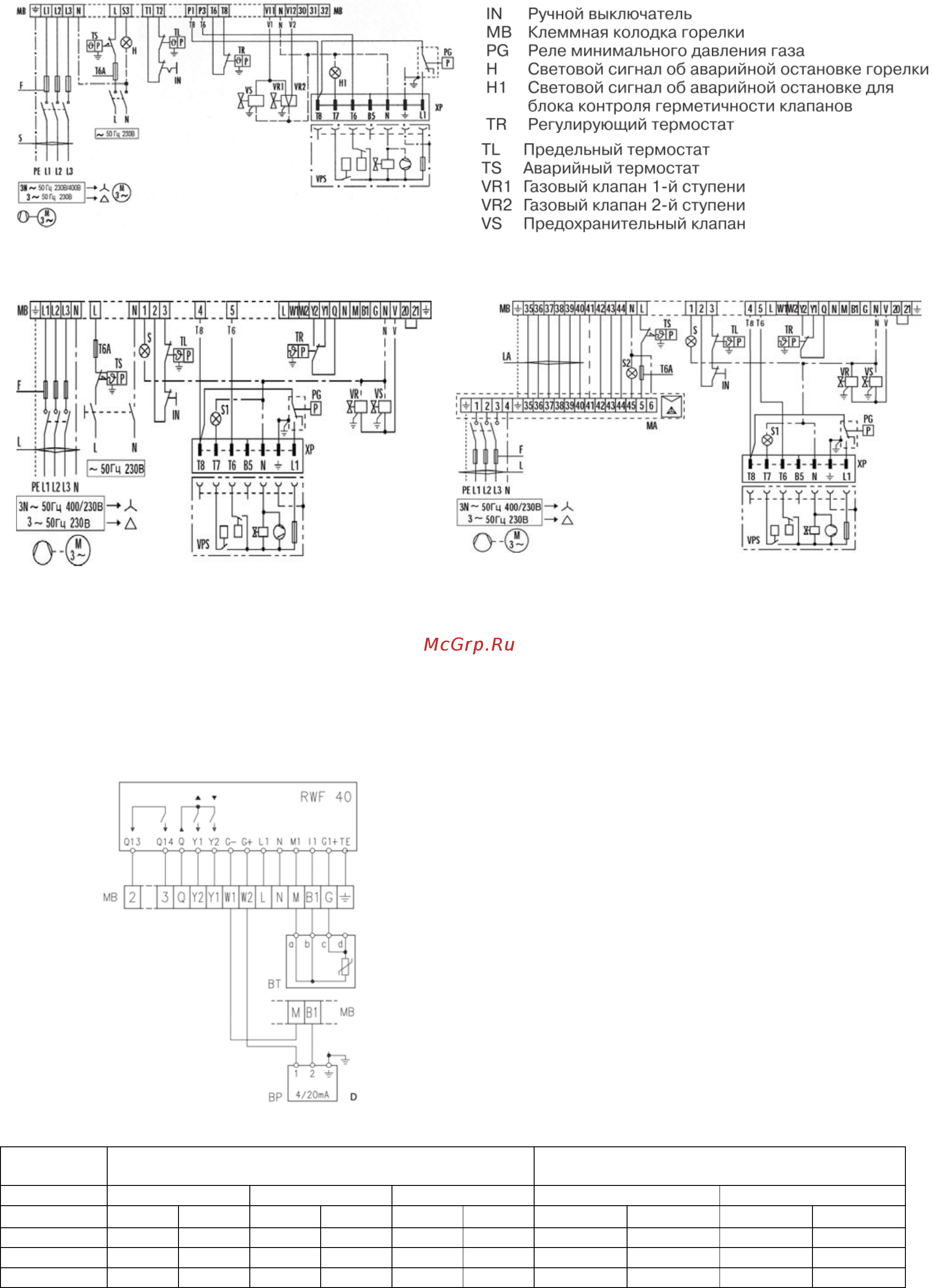

Электрические подключения
Двухступенчатый прогрессивный режим работы(GAS 9/2)
Двухступенчатый прогрессивный режим работы
GAS 8 P/M – 9 P/M с блоком контроля
герметичности клапанов– прямой пуск
GAS 9 P/M – 10 P/M с блоком контроля герметичности
клапанов– пуск звезда треугольник
ХР - Разъем для блока контроля герметичности клапанов
S1 - Световой сигнал об аварийной остановки для блока
контроля герметичности клапанов
IN - Ручной выключатель
МВ - Клеммная колодка горелки
PG - Реле минимального давления газа
S - Световой сигнал об аварийной остановке горелки
TR - Регулирующий термостат
TL - Предельный термостат
TS - Предохранительный термостат
VR - Регулирующий клапан
VS - Предохранительный клапан
VPS - Блок контроля герметичности клапанов
МА - Клеммная колодка пускателя звезда-
треугольник
S2 - Световой сигнал блокировки двигателя
F Плавкий предохранитель (смотри таблицу)
L Сечение питающего кабеля (смотри таблицу)
Модуляционный режим работы
МВ - Клеммная колодка горелки
BP - Датчик давления
ВТ - Датчик температуры
RWF40 Модулятор
В таблице приведены сечения питающего кабеля и типы плавких предохранителей, которые
необходимо использовать с горелками серии GAS.
Трехфазное подключение – прямой пуск
Трехфазное подключение –пуск звезда
треугольник
Модель
GAS 8 P/M GAS 9 P/M GAS 9/2 GAS 9 P/M GAS 10 P/M
230В 400В 230В 400В 230В 400В 230В 400В 230В 400В
F A gG/gL 40 25 50 40 T50 T40 40 25 63 40
L мм
2
4 2,5 6 4 6 4 6 4 10 6
LA мм
2
- - - - - - 4 2,5 6 4
