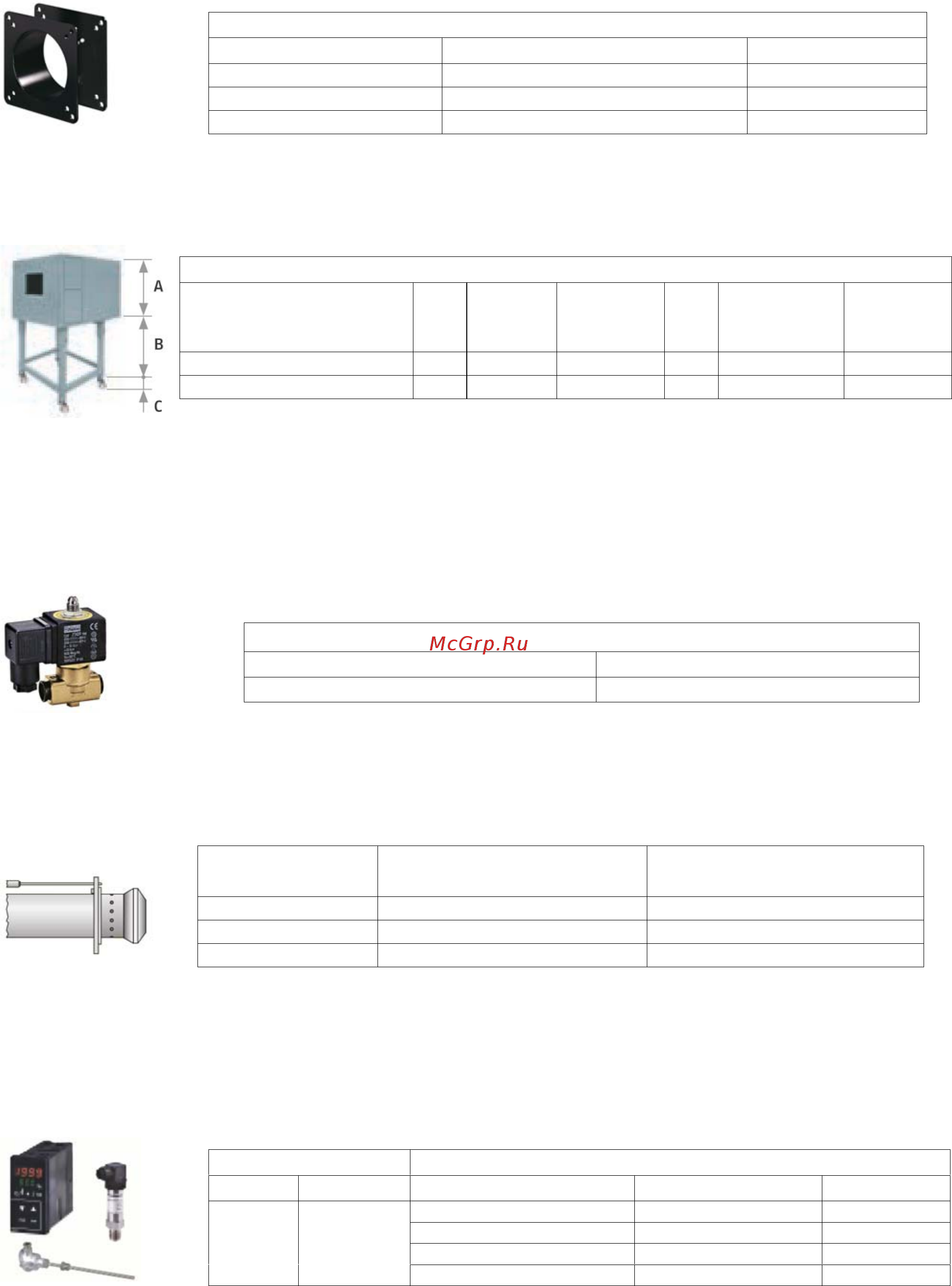

Дополнительные принадлежности
Ограничительная вставка
При необходимости использования горелки с длиной головки меньше стандартной
используются ограничительные вставки.
Ограничительная вставка
Горелка
Толщина вставки S (мм)
Артикул
GAS 8 P/M
102
3000722
GAS 9 P/M-9/2
130
3000723
GAS 10 P/M
130
3000751
Звукоизолирующий кожух
При необходимости снизить уровень шума от работающей горелки, дополнительно
заказывается звукоизолирующий кожух.
Звукоизолирующий кожух
Горелка
Тип A (мм) B (мм)
C
(мм)
Среднее
снижение
шума (дБ)
Артикул
GAS 8 P/M
C4/5 850 160-980 110 10
3010404
GAS 9-10 P/M – 9/2
С7 1255 160-980 110 10
3010376
Блок непрерывной вентиляции
В некоторых технологических процессах возникает необходимость осуществлять подачу
воздуха в камеру сгорания теплогенератора непрерывно. Для этого горелку необходимо оснастить
блоком непрерывной вентиляции, который обеспечит работу вентилятора, когда горелка находится в
режиме ожидания.
Блок непрерывной вентиляции
Горелка Артикул
GAS 9/2 3010030
Комплект для работы горелки на сжиженном газе
Для сжигания сжиженного нефтяного газа, существует специальный комплект
(устанавливается на головку горелки).
Горелка Артикул для
стандартной головки
Артикул для
удлиненной головки
GAS 8 P/M 3000875 3010029
GAS 9 P/M-9/2 3000876 3010028
GAS 10 P/M 3010152 3010153
Принадлежности для работы горелки в модуляционном режиме
Для осуществления модуляционного регулирования, на горелках серии GAS P/M необходимо
установить модулятор и датчик температуры или давления, которые выбираются в зависимости от
назначения теплогенератора.
Модулятор Датчик
Тип Артикул
Тип Диапазон
Артикул
Температурный РТ100 -100 +500°С
3010110
Давления 4-20мА 0-2,5 бар
3010213
Давления 4-20мА 0-16 бар
3010214
RWF40 3010211
Давления 4-20мА 0-25 бар
3090873
