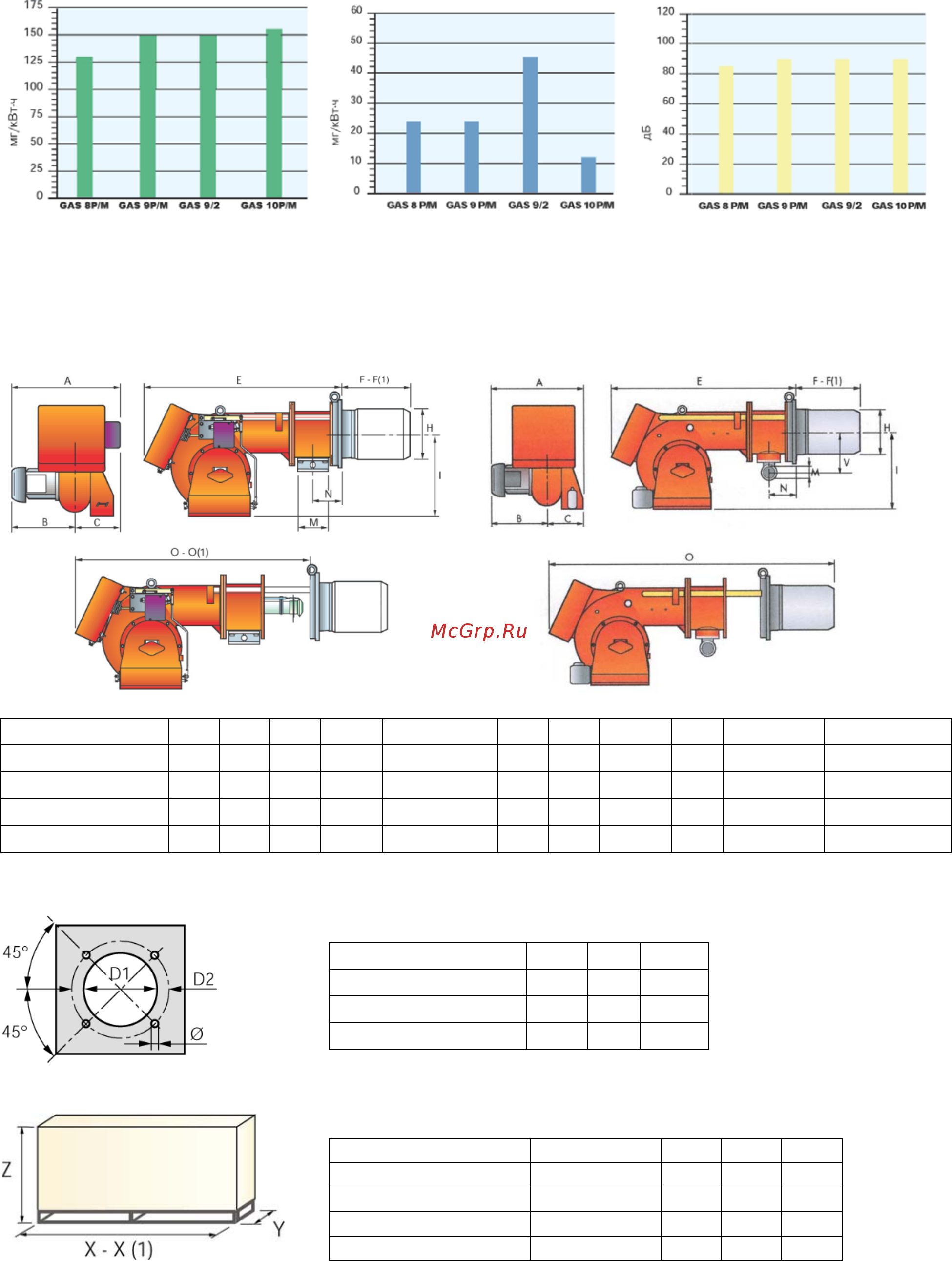

Выбросы вредных веществ в атмосферу
Выбросы NO
x
Выбросы СО Уровень шума
Данные по выбросам NO
x
и СО соответствуют 1 классу (по Европейским нормам EN 676).
Данные измерены при работе на максимальной мощности
Габаритные размеры
GAS 8-9-10P/M GAS 9/2
Модель
A B C E F - F(1) H I M N
V
O - O(1)
GAS 8 P/M
755 396 359 1090 391 - 501 260 467 DN80 158
-
1541 -1644
GAS 9 P/M
817 447 370 1200 444 - 574 295 496 DN80 168
-
1627 -1757
GAS 9/2
780 445 335 1200 444 - 574 295 495 2' 168
210
1627
GAS 10 P/M
917 508 409 1320 476 - 606 336 525 DN80 203
-
1730 -1860
Фланец для установки горелки на котел
Модель
D1 D2 Ø
GAS 8 P/M
265 368 M16
GAS 9 P/M-9/2
300 368 M18
GAS 10 P/M
350 438 M20
Упаковка
Модель
X - X(1) Y Z кг
GAS 8 P/M
1740 990 950 195
GAS 9 P/M
2040 1180 1125 240
GAS 9/2
1870 850 650 240
GAS 10 P/M
2040 1180 1125 290
(1) Размеры с удлиненной головкой
