10

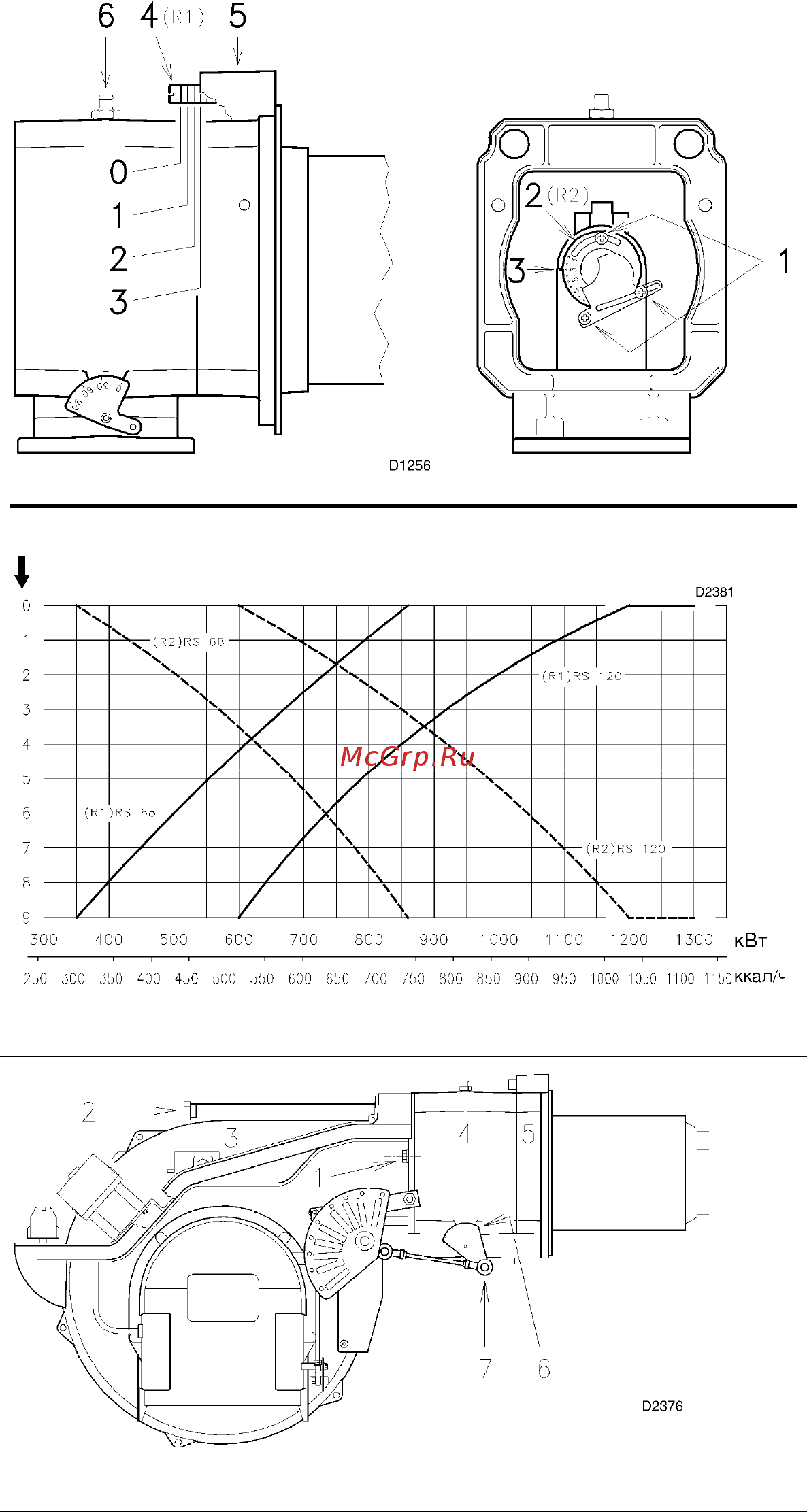

(А) (В)
номер риски
Максимальная мощность горелки
(С)
(D)
РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
Теперь, на данном этапе
установки, головка и соединительная
муфта закреплены на котле, как
показано на рисунке (А). На данном
этапе особенно удобно отрегулировать
головку горелки. Данная регулировка
зависит только от заданной
максимальной мощности горелки.
Поэтому, прежде чем
регулировать головку горелки,
необходимо настроить этот параметр.
Имеется две регулировки головки:
• регулировка воздуха R1
• регулировка газа R2.
На графике (С) найдите риску, на
которую необходимо отрегулировать как
воздух, так и газ, после чего:
Возможны два случая:
Регулировка воздуха (А)
Поверните винт (4) (рисунок А),
пока нужная вам риска не совпадет с
внешней плоскостью фланца (5)(А).
ВАЖНОЕ ЗАМЕЧАНИЕ: Для того
чтобы облегчить эту регулировку,
ослабьте винт (6) (рисунок А),
выполните регулировку, а затем
затяните его.
Регулировка газа (В)
Ослабьте 3 винта (1) (рисунок В) и
поверните регулировочное кольцо (2)
таким образом, чтобы выбранная риска
совпала с меткой (3). Затяните 3
винта(1).
Пример:
RS 68/M BLU. Мощность
горелки=500кВт
Из графика (С) находим, что для
данной мощности необходимо
выполнить следующие регулировки:
• воздух R1 = риска 6
• газ R2 = риска 2.
ЗАМЕЧАНИЕ
На графике (С) показана
оптимальная регулировка для такого
типа котлов, который показан на рисунке
(В) на странице 6.
Если давление газа позволяет это, то при закрывании регулировочного кольца (2) (рисунок В),
уменьшится образование NOx.
Продолжая предыдущий пример, на странице 7 мы видим, что для горелки RS 68/M BLU на
мощности 500 кВт давление на штуцере (6) (рисунок А) должно быть 5,0 мбар. Если мы не наблюдаем это
давление, откройте регулировочное кольцо (2) (рисунок В) на 4-5 рисок.
По окончании регулировки головки горелки, вновь установите горелку на направляющие (3)
(рисунок D) и сдвиньте ее по направляющим до расстояния приблизительно 100 мм от соединительной
муфты (4) (рисунок D) – горелка находится в положении, показанном на рисунке (В) на странице 9 –
вставьте провод датчика и провод электрода, а затем сдвиньте горелку до соединительной муфты, при
этом горелка должна оказаться в положении, как показано на рисунке (D). Установите винты (2) обратно в
направляющие (3).
Закрепите горелку на соединительной муфте с помощью винтов (1) Наденьте шарнирное
соединение (7) на градуированный сектор (6).
Внимание
В момент закрытия горелки вдоль двух направляющих, надо аккуратно потянуть наружу провод
высокого напряжения и проводок датчика обнаружения пламени, чтобы они не провисали.
