6

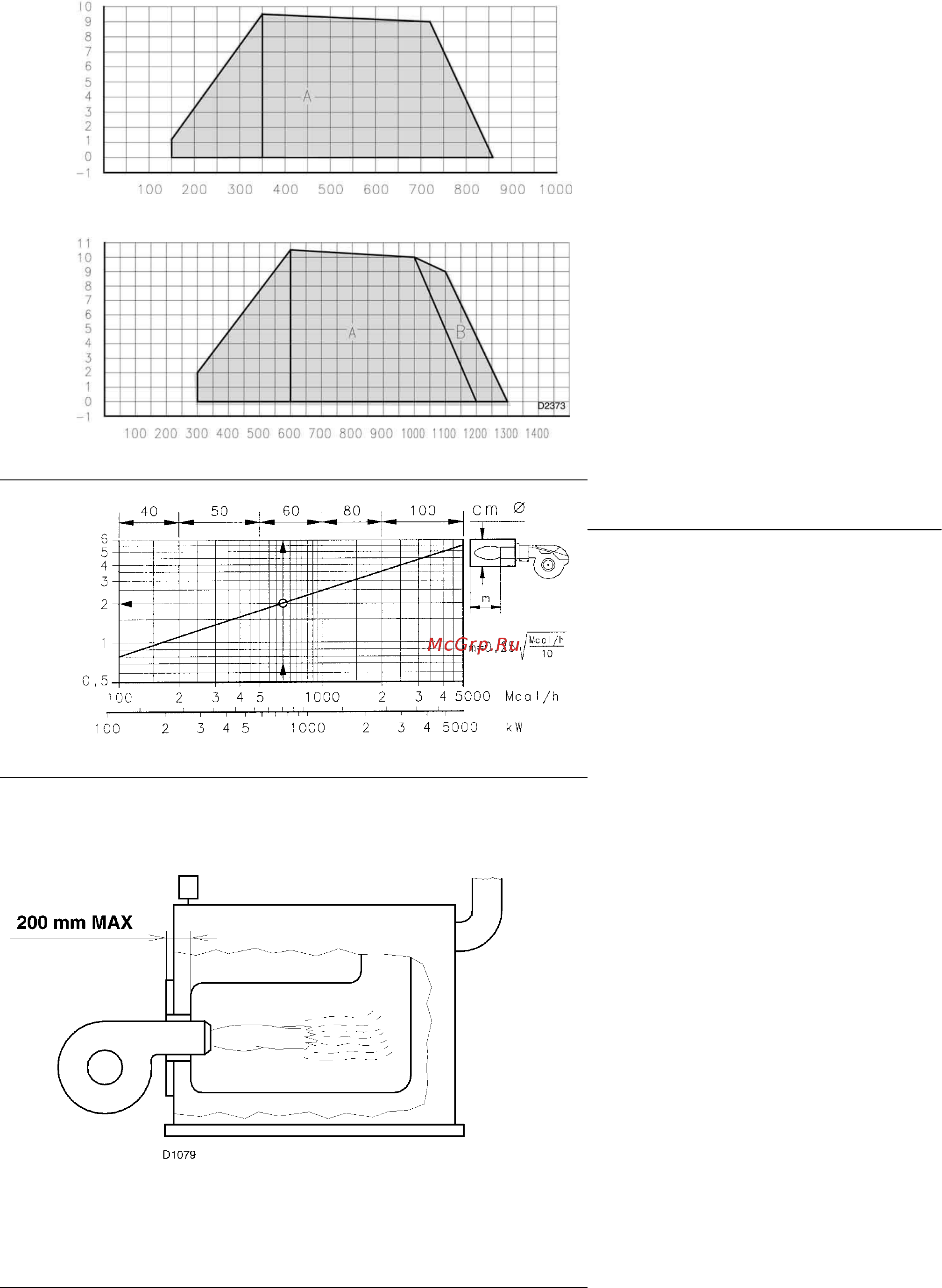

ДИАПАЗОН ПРИМЕНЕНИЯ (рисунок А)
Камера сгорания,
мбар
кВт
RS 68/M BLU
Камера сгорания,
мбар
кВт
RS 120/M BLU
(A)
Камера сгорания, м
(В)
(С)
Мощность горелки меняется в
зависимости от:
• МАКСИМАЛЬНОЙ МОЩНОСТИ
выбираемой внутри области А (и В
для модели RS 120/M BLU).
и МИНИМАЛЬНОЙ МОЩНОСТИ,
которая не должна быть меньше, чем
минимальный предел на графике:
RS 68/М BLU= 150 кВт
RS 120/М BLU= 300 кВт
Замечание
Для того, чтобы использовать также
область В (RS 120/M BLU), необходимо
предварительно настроить головку
горелки как описано на странице 9.
Внимание:
РАБОЧАЯ ОБЛАСТЬ была
получена при температуре окружающей
среды 20°С и атмосферном давлении
1000 мбар (приблизительно 100 метров
над уровнем моря), головка
отрегулирована как показано на странице
11.
ИСПЫТАТЕЛЬНЫЙ КОТЕЛ (Рисунок В)
Области применения были
получены на специальных
испытательных котлах, в соответствии со
стандартом EN 676.
На рисунке (В) даны диаметр и
длина камеры сгорания во время
испытаний.
Пример: Мощность 650 Мкал/час:
Диаметр 60 см – длина 2 метра.
КОММЕРЧЕСКИЕ КОТЛЫ (С) –
ВАЖНОЕ ЗАМЕЧАНИЕ
Горелки RS 68/M BLU – RS 120/M
BLU может работать как на котлах с
инверсионной камерой сгорания (два
хода пламени), так и на котлах с камерой
сгорания, в которой пламя отражается от
дна (три хода дымовых газов), и которые
имеют более высокие показатели по
выбросам газов NOx.
Максимальная толщина передней
стенки котла не должна превышать 200
мм (смотри рисунок С).
Соединение горелка-котел не
создаст проблем, если котел прошел
испытания в ЕЭС.
Если же горелку необходимо
поставить на котел или печь, размеры
камеры сгорания которых, довольно
значительно отличаются от значений,
приведенных на графике (В), то
рекомендуется сделать
предварительные расчеты.
