мм А

(1)

В С кг

(1)

RS 68/M BLU 1190-1340 740 692 70-72

RS 120/M BLU 1190-1340 740 692 76-78

(В)

(1)

– удлиненная головка

УПАКОВКА – ВЕС (В)

Указаны приблизительные значения.

• Упаковка горелки установлена на деревянный поддон, удобный для подъема погрузчиком.

Габаритные размеры в упаковке приведены в таблице (В).

• Вес горелки с упаковкой указан в таблице (В).

(С)

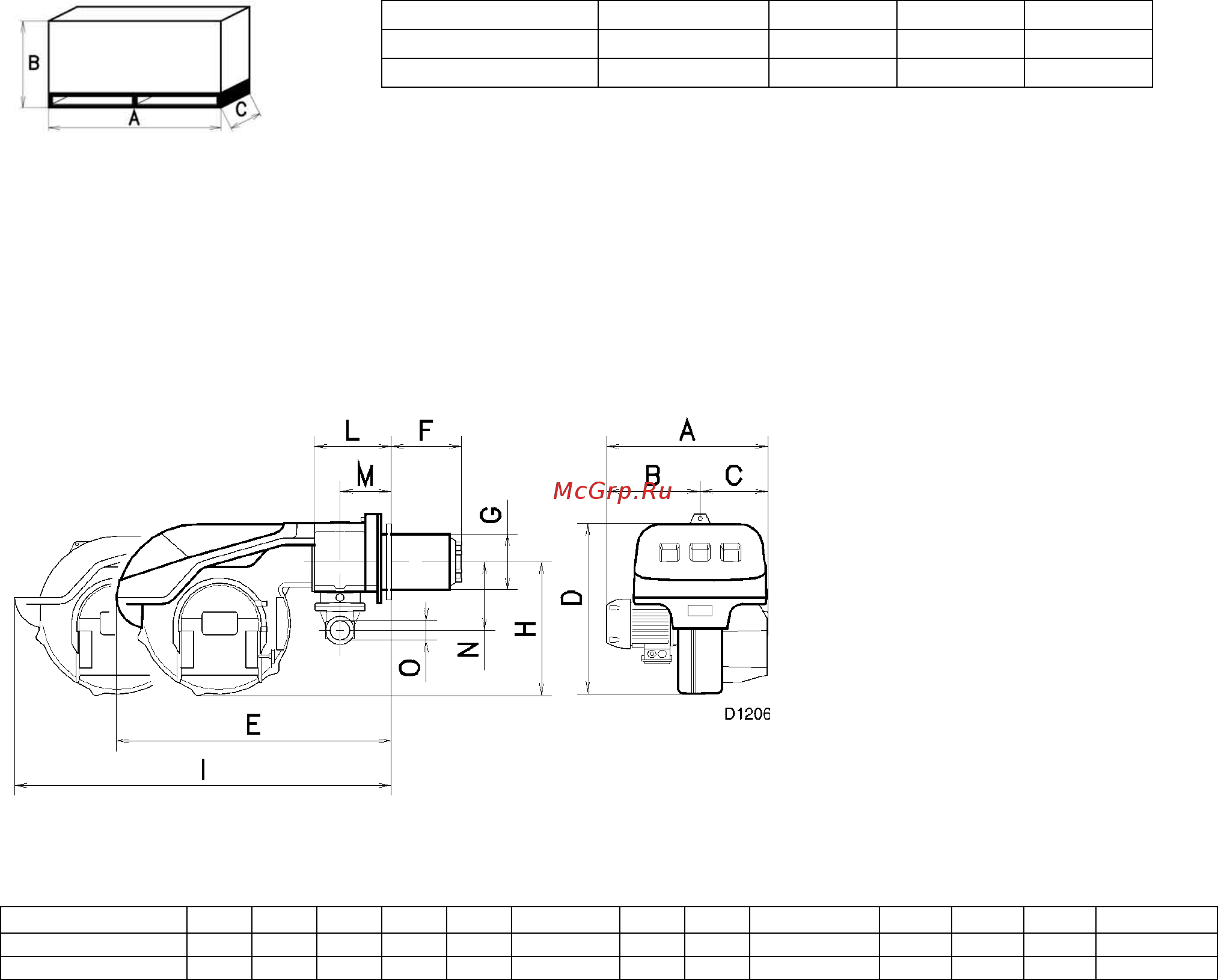

ГАБАРИТНЫЕ РАЗМЕРЫ (С)

Указаны приблизительные

размеры.

Габаритные размеры горелки

приведены в таблице (С).

Учтите, что для проверки

головки горелки горелку надо

сдвинуть назад вдоль

направляющих.

Габаритные размеры открытой

горелки – это значение I.

мм A B C D

E F

(1)

G H I

(1)

L M N O

RS 68/М BLU 527 312 215 555 840 255-390 189 430 1161-1296 214 134 221 2’’

RS 120/М BLU 553 338 215 555 840 255-390 189 430 1161-1296 214 134 221 2’’

(1) Головка: короткая – длинная

КОМПЛЕКТАЦИЯ

1 - Фланец для газовой рампы

1 - Прокладка для фланца

4 - винты крепежные для фланца М 10 х 35

1 - теплоизоляционная прокладка

4 - винты для крепления фланца горелки к котлу: М 12 х 35

1 - инструкция по монтажу и эксплуатации

1 - каталог запчастей
