4

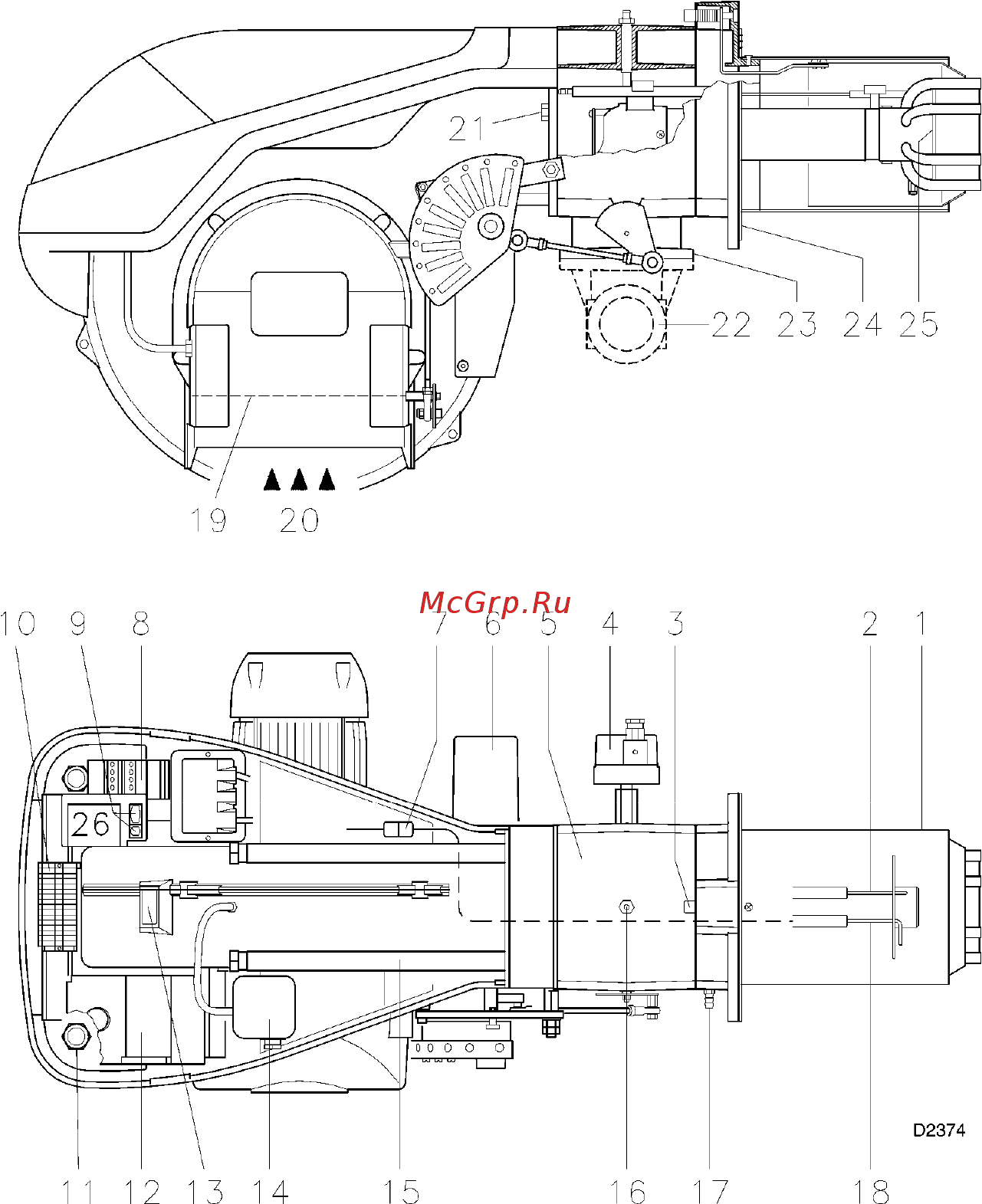

ОПИСАНИЕ ГОРЕЛКИ (А)
(A)
1 Головка горелки
2 Электрод розжига
3 Регулировочный винт головки горелки
4 Реле максимального давления газа
5 Муфта
6 Серводвигатель, управляет
дроссельной заслонкой газа и с
помощью эксцентрика с изменяемым
профилем, воздушной заслонкой.
Во время остановки горелки
воздушная заслонка полностью
закрывается, чтобы уменьшить до
минимума потери тепла из котла,
вызванные тягой из дымохода, куда
попадает воздух из вентилятора.
7 Разъем на проводе датчика ионизации
8 Пускатель двигателя и тепловое реле с
кнопкой перезапуска после
аварийной остановки
9 Выключатель, который служит для:
выбора режима работы
автоматический – ручной –
отключено
Кнопка, которая служит для:
увеличения – уменьшения мощности
10 Клеммная колодка для электрических
соединений
11 Кабельные сальники для выполнения
электрических подключений, которые
должна выполнять монтажная
организация
12 Блок управления (автомат горения) с
сигнальной лампой аварийной
остановки и кнопкой перезапуска
после аварийной остановки
13 Глазок пламени
14 Реле давления воздуха
(дифференциального типа)
15 Направляющие для открывания
горелки и проверки головки горелки
16 Штуцер для замера давления газа и
крепежный винт головки
17 Штуцер для замера давления воздуха
18 Датчик контроля наличия пламени
19 Воздушная заслонка
20 Вход воздуха в вентилятор
21 Винты для крепления вентилятора к
соединительной муфте
22 Трубопровод подачи газа
23 Дроссельная газовая заслонка
24 Фланец для крепления к котлу
25 Подпорная шайба
26 Подставка для крепления регулятора
мощности RWF40
Аварийная остановка горелки бывает двух видов:
• АВАРИЙНАЯ ОСТАНОВКА НА АВТОМАТЕ ГОРЕНИЯ (БЛОКЕ УПРАВЛЕНИЯ):
Если загорится кнопка (12) (А) на автомате горения, это означает, что произошла аварийная
остановка горелки. Для перезапуска после аварийной остановки нажмите кнопку.
• АВАРИЙНАЯ ОСТАНОВКА ДВИГАТЕЛЯ:
Электропитание двухфазное, для перезапуска после аварийной остановки нажмите кнопку на реле
тепловой защиты (8) (рисунок А).
