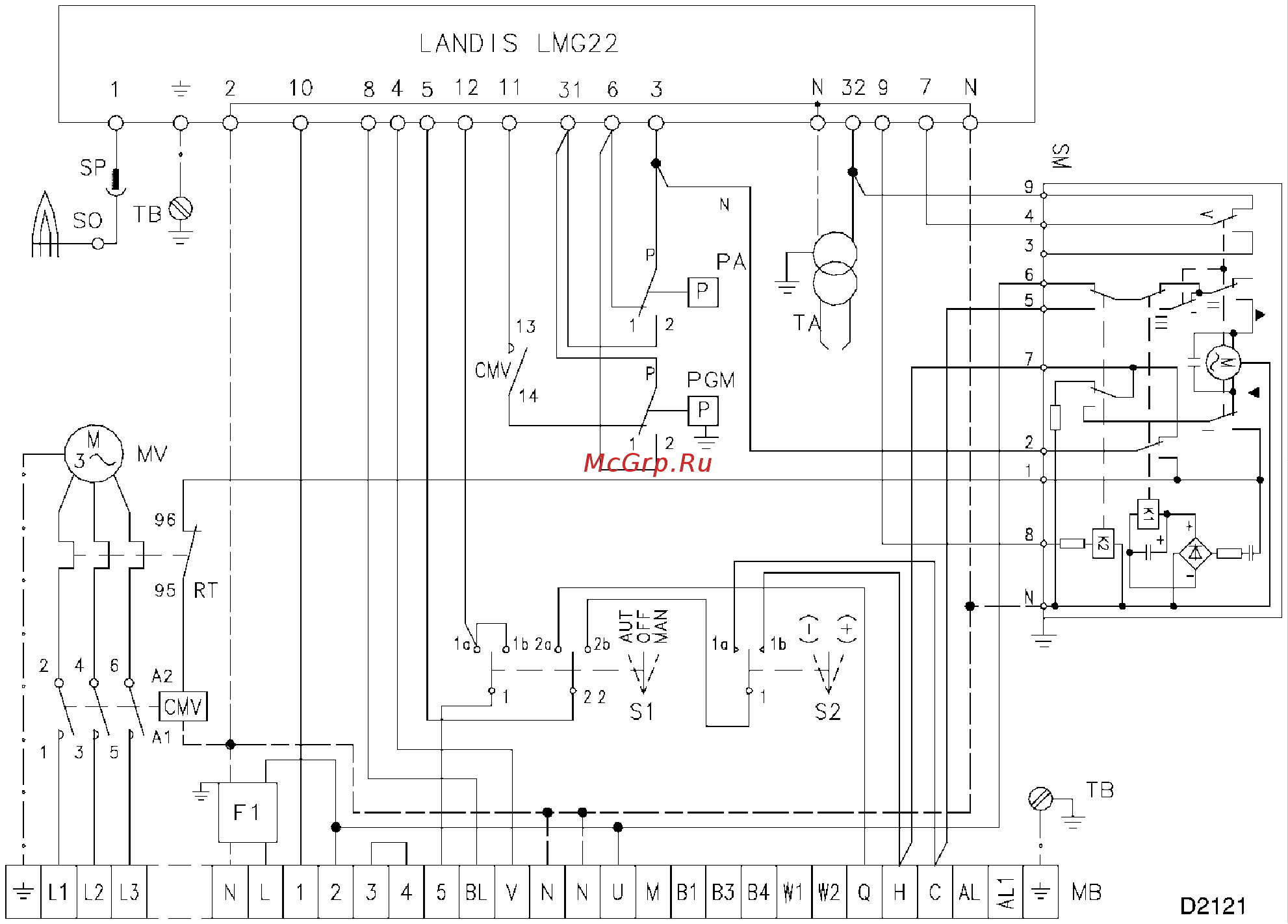

ЭЛЕКТРИЧЕСКАЯ СХЕМА (часть, выполняемая на заводе)
СХЕМА (А)
Горелка RS 68-120/М BLU
• Модели RS 68-120/М BLU выпускается для электропитания 400 Вольт.
• Если у вас питание 230 Вольт, измените схему подключения двигателя (вместо звезды –
треугольник) и измените настройку реле тепловой защиты.
(A)
ОБОЗНАЧЕНИЯ НА СХЕМЕ
СMV - Пускатель двигателя
F1 - фильтр против радиопомех
LMG22.. - блок управления (автомат горения)
MB - клеммная колодка горелки
MV - двигатель вентилятора
PA - реле давления воздуха
PGM - реле максимального давления газа
RT - реле тепловой защиты
S1 - переключатель режима работы:
MAN = ручной режим
AUT = автоматический режим
OFF = отключено
S2 - кнопка для :
- = уменьшение мощности
+ = увеличение мощности
SM - серводвигатель
SO - датчик ионизации
SP - штекер-разъем
TA - трансформатор розжига
TB - заземление горелки
