17

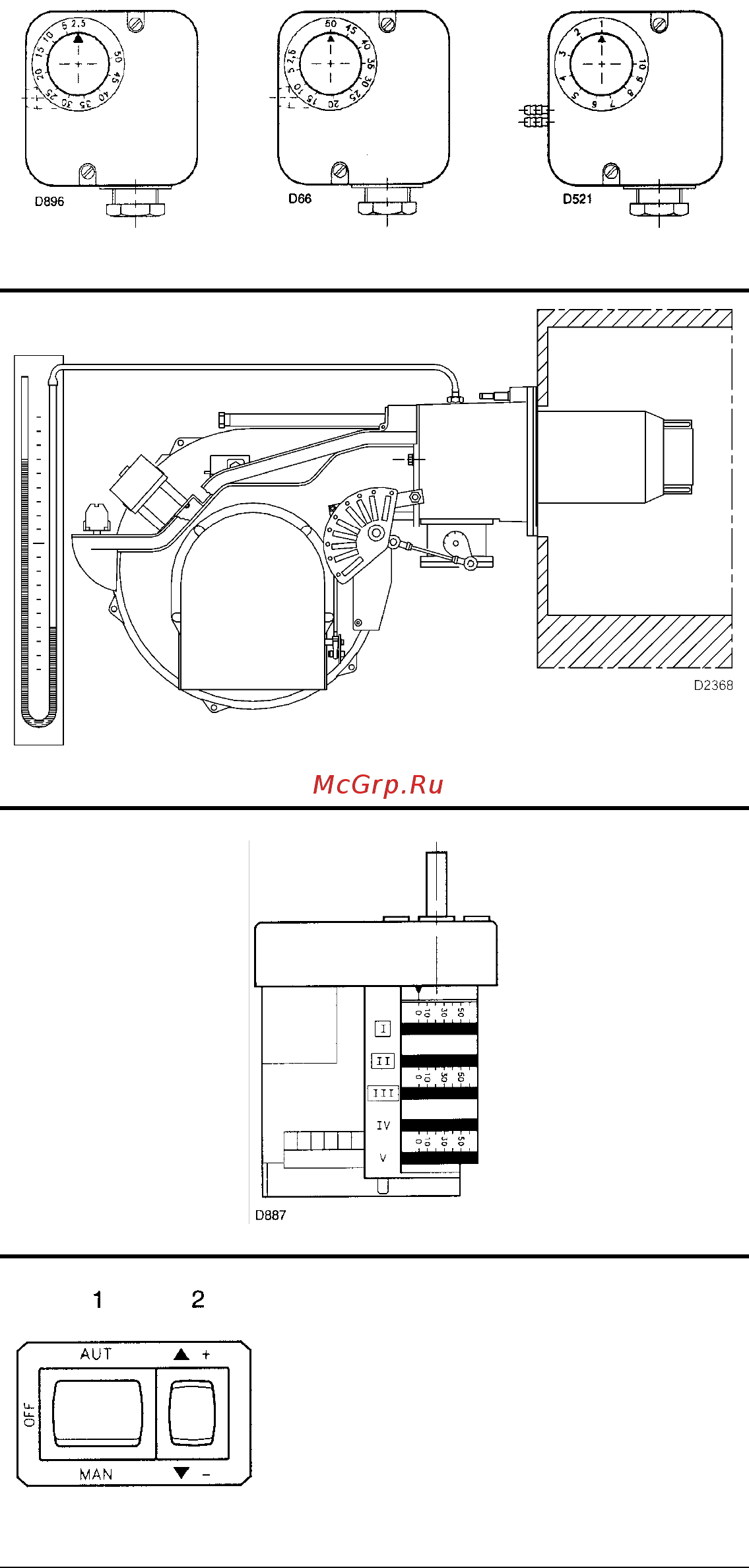

РЕЛЕ
МИНИМАЛЬНОГО
ДАВЛЕНИЯ ГАЗА
РЕЛЕ
МАКСИМАЛЬНОГО
ДАВЛЕНИЯ ГАЗА
РЕЛЕ ДАВЛЕНИЯ
ВОЗДУХА
(А) (В) (С)
(D)
СЕРВОДВИГАТЕЛЬ
(E)
(F)
НАСТРОЙКА ПЕРЕД РОЗЖИГОМ
Настройка головки горелки, подачи
воздуха и газа уже была описана на
странице 10.
Другие настройки осуществляются
следующим образом:
- Откройте ручные вентили, которые
находятся перед блоком подачи газа.
- Установите реле минимального
давления газа на начало шкалы
(рисунок А).
- Установите реле максимального
давления газа на конец шкалы (рисунок
В).
- Установите реле давления воздуха на
начало шкалы (рисунок С).
- Выпустите воздух из трубопровода газа.
Рекомендуется выводить выпускаемый
воздух за пределы здания, через
пластиковую трубку, до тех пор, пока вы
не почувствуете запаха газа.
- Установите U-образный манометр
(рисунок D) на штуцер отбора давления
газа.
- Он служит для того, чтобы
приблизительно вычислять мощность
горелки с помощью таблиц,
приведенных на странице 7.
- Соедините параллельно двум
электромагнитным клапанам газа VR и
VS две лампочки или тестер для
контроля момента подачи напряжения.
В этом нет необходимости, если каждый
из этих двух электромагнитных клапанов
имеет световой индикатор,
сигнализирующий о наличии
напряжения.
Перед розжигом горелки
рекомендуется отрегулировать блок
подачи газа таким образом, чтобы розжиг
происходит в максимальной безопасности,
то есть при небольшом расходе газа.
СЕРВОДВИГАТЕЛЬ (Е)
Серводвигатель одновременно
управляет положением воздушной
заслонки, с помощью эксцентрика с
изменяемым профилем, и дроссельной
заслонкой газа.
Он осуществляет вращение на 130° за
33 секунд.
Не меняйте положение 5 кулачков,
которые регулируются на заводе; а только
проверяйте, чтобы они находились в
следующем положении:
