7
Описание панели управления
Существует два типа коммутационных гнёзд на KCW-1 (XLR
и 1/4" джек), которые используются в зависимости от приме-
нённых коммутационных гнёзд на дополнительном
оборудовании.
Входной уровень принимаемого сигнала должен соответст-
вовать уровню +4 dBu.
Âûõîäíàÿ ñåêöèÿ
7. Âûõîäíûå äæåêîâûå ãíåçäà THRU
OUT
Сигнал, подаваемый на входные джеки INPUT остаётся не-
изменным на выходе THRU OUT. Данное условие необходи-
мо для устройств, не имеющих выхода SUBWOOFER OUT.
Подробнее см. тему “Инструкции по подключению
устройств не имеющих выхода SUBWOOFER OUT” (стр. 9).
Применены два типа коммутационных гнёзд на KCW-1 (XLR
и 1/4" джек), которые используются в зависимости от приме-
нённых коммутационных гнёзд на дополнительном
оборудовании.
Выходной
уровень сигнала c выхода THRU OUT системы
KCW-1 соответствует уровню +4 dBu.
* Нет сигнала с выходных гнёзд THRU OUT при выключен-
ном KCW-1 (состояние Power Off).
* Переключатели PHASE, BOTTOM и регулятор
CROSSOVER не воздейтсвуют на сигнал выхода THRU
OUT.
* Если используется моно сигнал, подаваемый на вход
INPUT L (MONO), то с выходов THRU OUT подается
сигнал с обоих джековых гнёзд THRU OUT L и THRU OUT
R.
8. Ïåðåêëþ÷àòåëü çàçåìëåíèÿ GND LIFT
Данный переключатель замыкает или размыкает связь меж-
ду контактом GND гнёзд THRU OUT XLR и заземлением
KCW-1.
Если вы слышите шум, возникающий в результате появле-
ния земляных петель, то измените положение данного пере-
ключателя, чтобы убрать этот шум.
9. Ñåòåâîé ïåðåêëþ÷àòåëü POWER
Данный переключатель осуществляет включение или вы-
ключение KCW-1.
* Перед включением системы KCW-1 установите регулятор
VOLUME в положение 0.
* Субвуфер имеет электронный контур защиты и тре-
буется небольшой интервал времени (несколько секунд)
после включения KCW-1, чтобы он начал работать в
штатном режиме.
* Изучите инструкцию на стр. 10 о последовательности
включения подключенных устройств.
10. Èíäèêòîð POWER
Данный индикатор светится в рабочем состоянии субвуфера
(Power On).
11. Ãíåçäî ïèòàíèÿ AC
Этот разъём случит для подключения кабеля питания к
субвуферу. Убедитесь в качественной коммутации кабеля
питания, чтобы избежать самопроизвольного отключения
субвуфера.

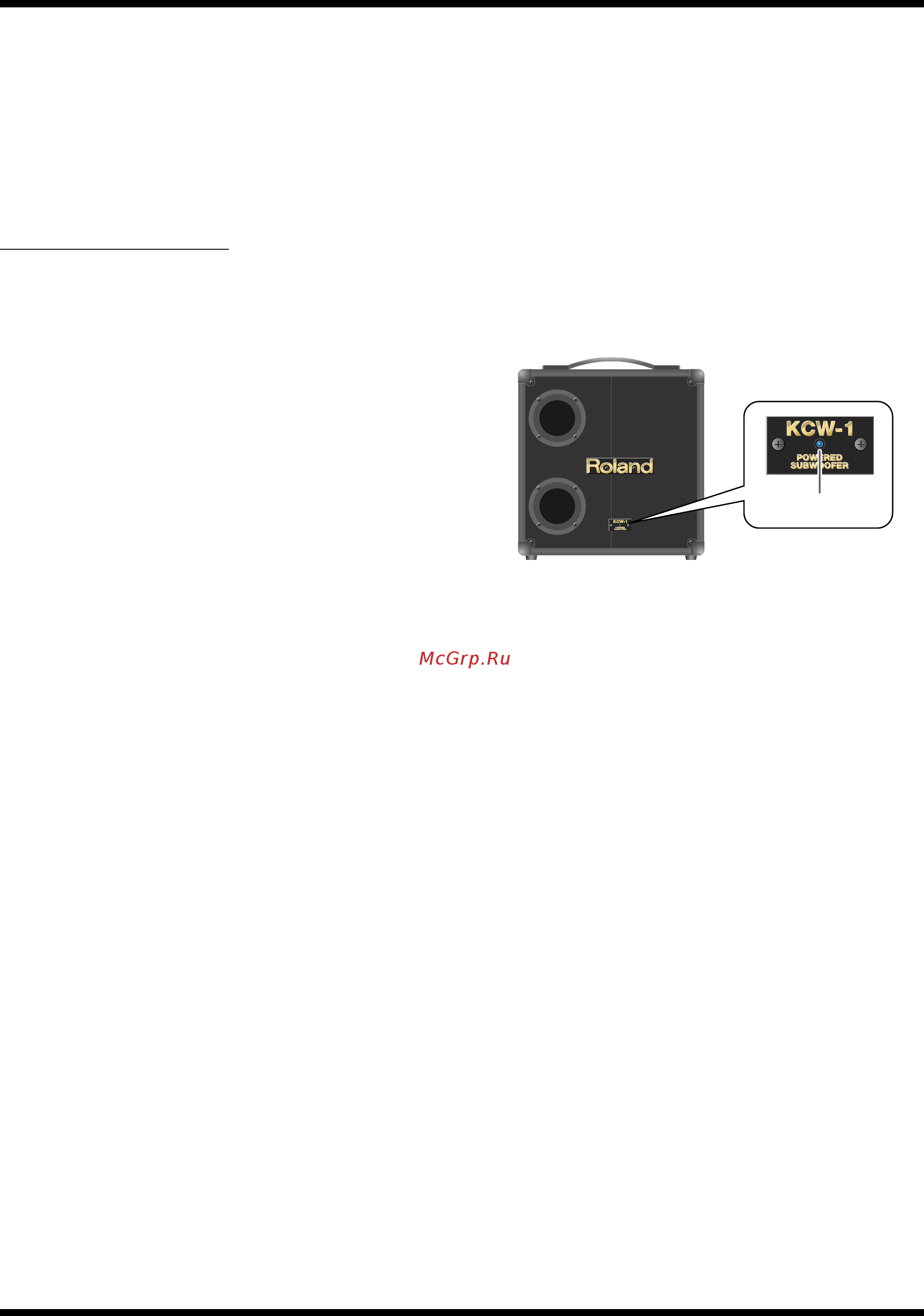

Q Ïåðåäíÿÿ ïàíåëü
12. Èíäèêàòîð ðàáî÷åãî ñîñòîÿíèÿ
OPERATION
Данный индикатор светится в рабочем режиме. Если под-
ключен напольный переключатель к субвуферу, то этот
индикатор мигает.
