Коммутация KCW-1

Èíñòðóêöèè ïî ïîäêëþ÷åíèþ óñòðîéñòâ íå èìåþùèõ âûõîäà

SUBWOOFER OUT

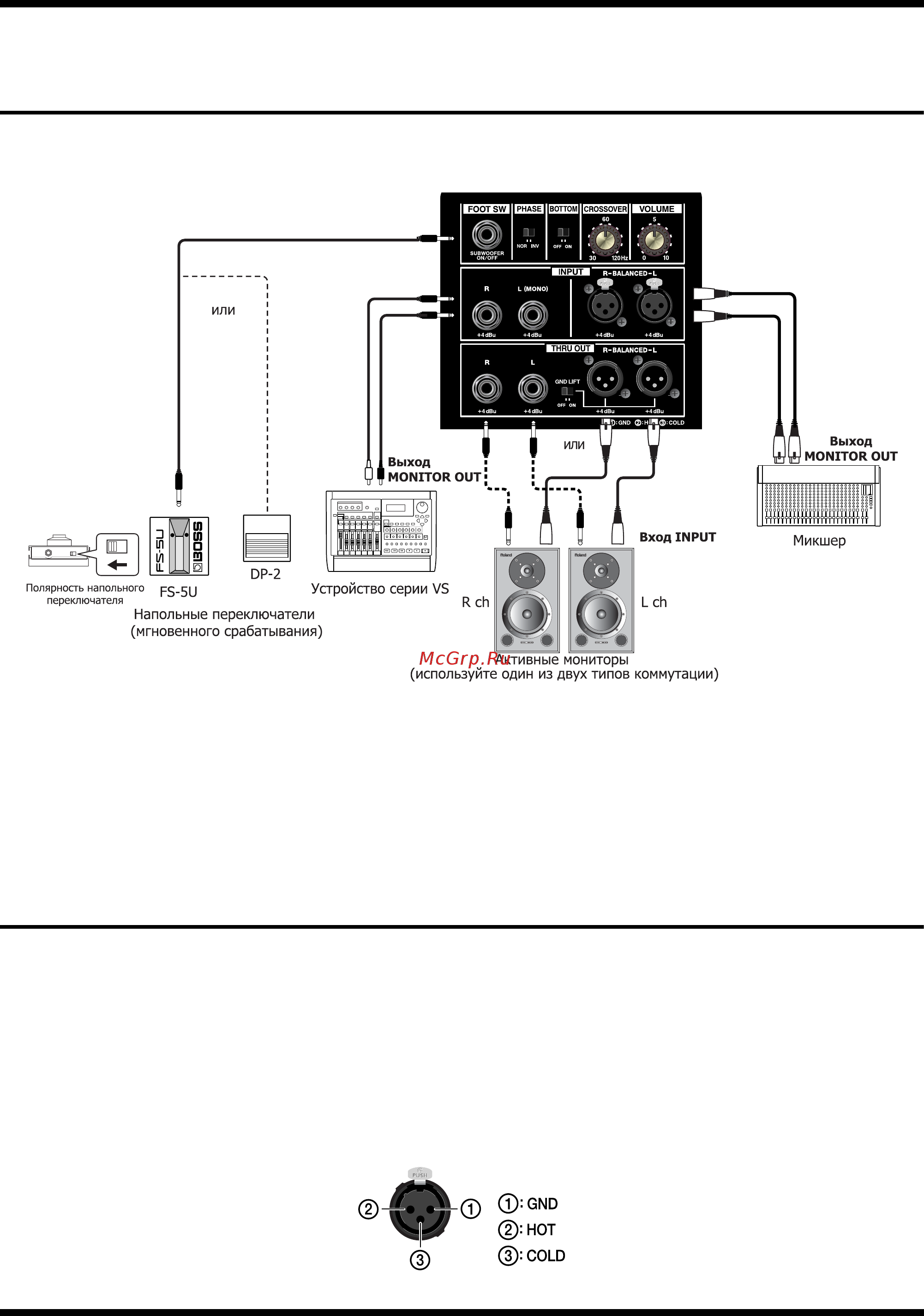

Если проводится подключение к KCW-1 дополнительных устройств не имеющих выхода

SUBWOOFER OUT, то используйте приведенную ниже схему коммутации.

fig.

Выходные сигналы от устройств серии VS и другого оборудования подаются на входные разъёмы

INPUT KCW-1. Подключение активных мониторов серии DS или других устройств такого же типа к

субвуферу KCW-1 проводится через выходные разъёмы THRU OUT.

Входная секция субвуфера INPUT имеет разъёмы XLR и 1/4" джек. Оба типа этих разъёмов могут быть

использованы одновременно и это требует установки правильного баланса громкости

между входами

подключенных устройств. Секция THRU OUT также имеет разъёмы XLR и 1/4" джек, которые могут

быть использованы одновременно.

Ïðèìå÷àíèå ê ïðîöåññó êîììóòàöèè

* Чтобы избежать возможного сбоя в работе или поломки используемого оборудования, обязательно устана-

вливайте минимальный уровень громкости на используемом оборудовании перед его включением. Для

KCW-1 регулятор громкости VOLUME должен быть установлен в положение "0".

* Если используемые коммутационные кабели имеют встроенные сопротивления, то это может привес-

ти к сильному ослаблению полезного сигнала. В этом

случае замените кабели, например, на кабели серии

Roland PCS.

* Распайка разъёмов XLR типа показана на рисунке ниже. Перед проведением коммутации обязательно

убедитесь, что использована данная распайка для ваших кабелей и коммутируемого оборудования.

fig.31
