Êîììóòàöèÿ KCW-1

Èíñòðóêöèè ïî ïîäêëþ÷åíèþ óñòðîéñòâ îñíàùåííûõ

âûõîäîì SUBWOOFER OUT (ìîíî ïîäêëþ÷åíèå)

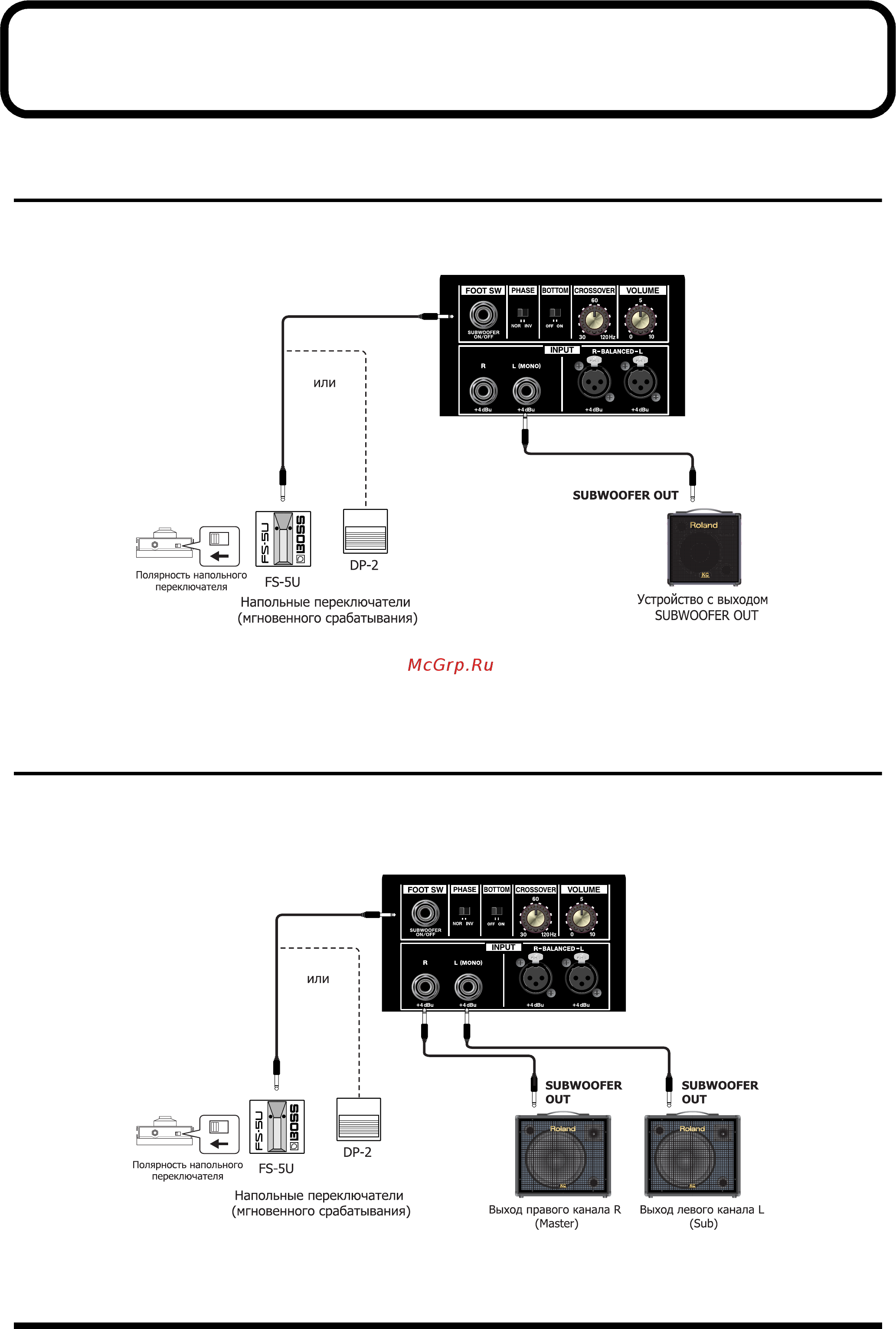

Если, подключаемые к KCW-1, устройства имеют специальный выход SUBWOOFER OUT, то коммута-

ция производится по приведенной ниже на рисунке схеме.

fig.

Используйте аудио кабель с джеками 1/4" для подключения выхода SUBWOOFER OUT дополнитель-

ного акустического устройства к входу INPUT L (MONO) системы KCW-1.

Èíñòðóêöèè ïî ïîäêëþ÷åíèþ óñòðîéñòâ îñíàùåííûõ

âûõîäîì SUBWOOFER OUT (ñòåðåî ïîäêëþ÷åíèå)

Если вы подключаете KCW-1 к дополнительным акустическим системам типа KC-550/350 и исполь-

зуете стерео коммутацию, то подключение данных устройств проводится по данной на рисунке ниже

схеме.

fig.

Используйте аудио кабели с джеками 1/4" для подключения выходов SUBWOOFER OUT мастер-кана-

ла R (Master) и подканала L (Sub) дополнительных акустических устройств КС-550/350 к входам INPUT

L и R системы KCW-1.
