20

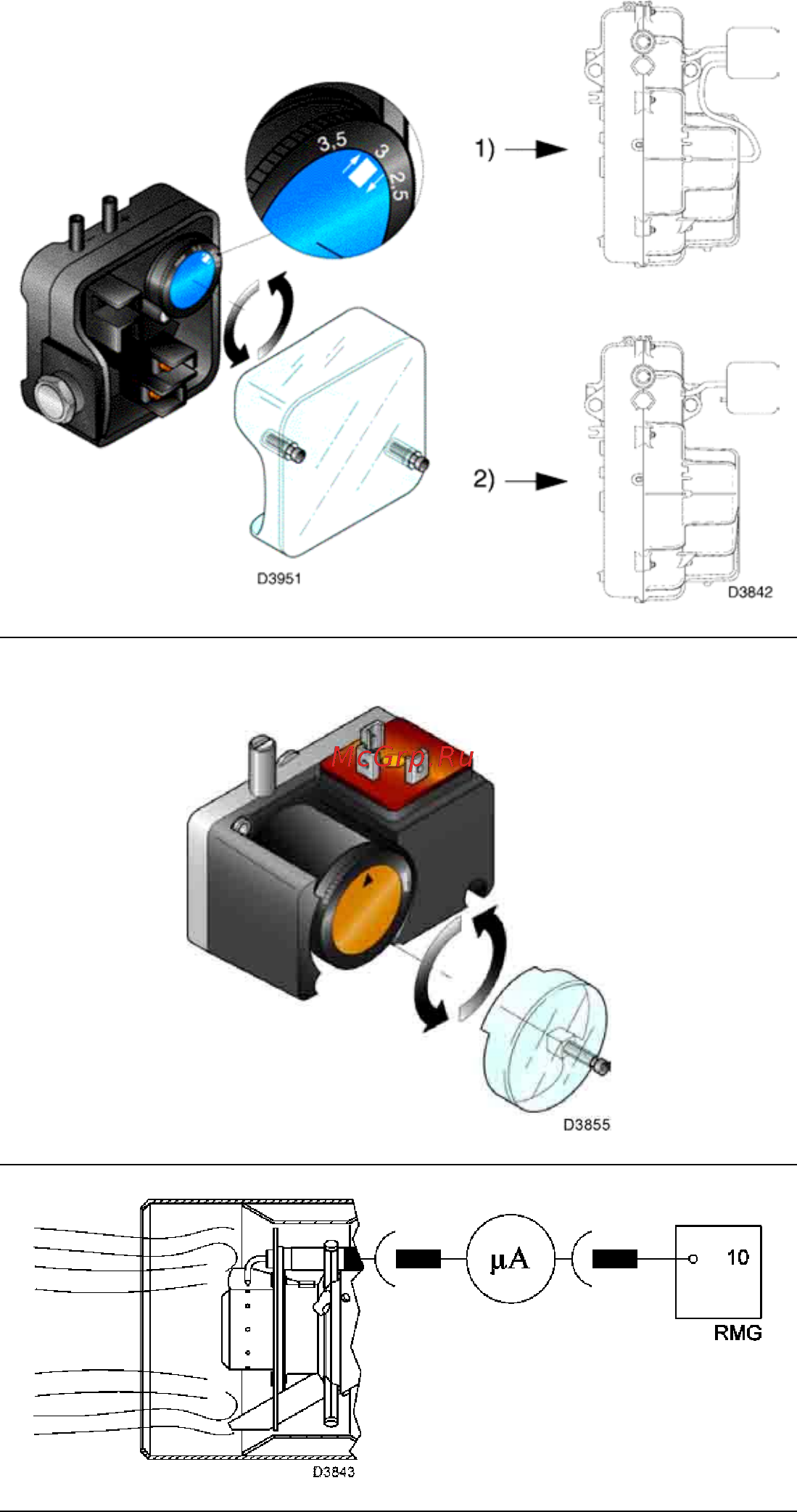

РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (4)
(рисунок А на странице 6)
(А)
РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
(В)
(С)
4 – РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА (рис. А)
Выполняйте настройку реле давления воздуха
после того, как вы осуществите все прочие
регулировки горелки при реле давления воздуха,
установленным на начало шкалы (рисунок А).
При горелке, работающей на минимальной
мощности, присоедините к дымоходу
газоанализатор, после чего постепенно
закрывайте отверстие всасывания воздуха через
патрубок вентилятора (например, с помощью
картонки), до тех пор, пока содержание СО не
превысит концентрацию 100 ррм (млн
-1
).
В таком положении медленно поверните по
часовой стрелке специальную ручку реле
давления, пока не произойдет аварийная
остановка горелки.
После этого посмотрите, в какое место
градуированной шкалы (рисунок А) показывает
стрелка, которая обращена вверх. Поверните
ручку еще по часовой стрелке так, чтобы это
место на градуированной шкале, совпало со
стрелкой, обращенной вниз (рисунок А). Таким
образом, вы компенсируете гистерезис реле
давления, представленный белой зоной на
синем фоне, заключенной между двумя
стрелками.
Убедитесь в том, что горелка запускается
правильно.
Если вновь произойдет аварийная остановка
горелки, снова немножко поверните ручку реле
давления, но уже против часовой стрелки.
Установленное реле давления воздуха может
также работать как «дифференциальное» реле
давления, (то есть работающее по разнице
давлений), если оно подключено с помощью
двух трубок, смотри (1) на рисунке (А). Если на
этапе предварительной продувки в камере
сгорания образуется слишком сильное
разряжение, которое не дает реле давления
воздуха переключиться, то можно добиться этого
переключения, установив вторую трубочку
между реле давления воздуха и всасывающим
патрубком вентилятора. Таким образом, реле
давления воздуха станет работать как
дифференциальное реле давления.
5 – РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА (рис. В)
Во время работы горелки на максимальной мощности, увеличьте давление, плавно повернув по часовой
стрелке специальную ручку, вплоть до остановки горелки.
Затем поверните ручку против часовой стрелки на 5 мбар и затем вновь запустите горелку, чтобы
проверить, как она производит розжиг и работает.
Если горелка снова остановится, поверните ручку еще на 1 мбар против часовой стрелки.
ПРОВЕРКА НАЛИЧИЯ ПЛАМЕНИ (С)
Горелка оборудована системой ионизации для проверки наличия пламени. Минимальный ток, при котором
работает блок управления (автомат горения) – 6 мкА. Обычно горелка подает гораздо больший ток, так что,
как правило, не требуется никаких проверок. Однако, когда вы хотите измерить ток ионизации, необходимо
вынуть штекер из разъема (24) (рисунок А на странице 6), расположенный на проводе датчика ионизации и
присоединить амперметр для постоянного тока со шкалой на 100 мкА. Следите за полярностью.
