21

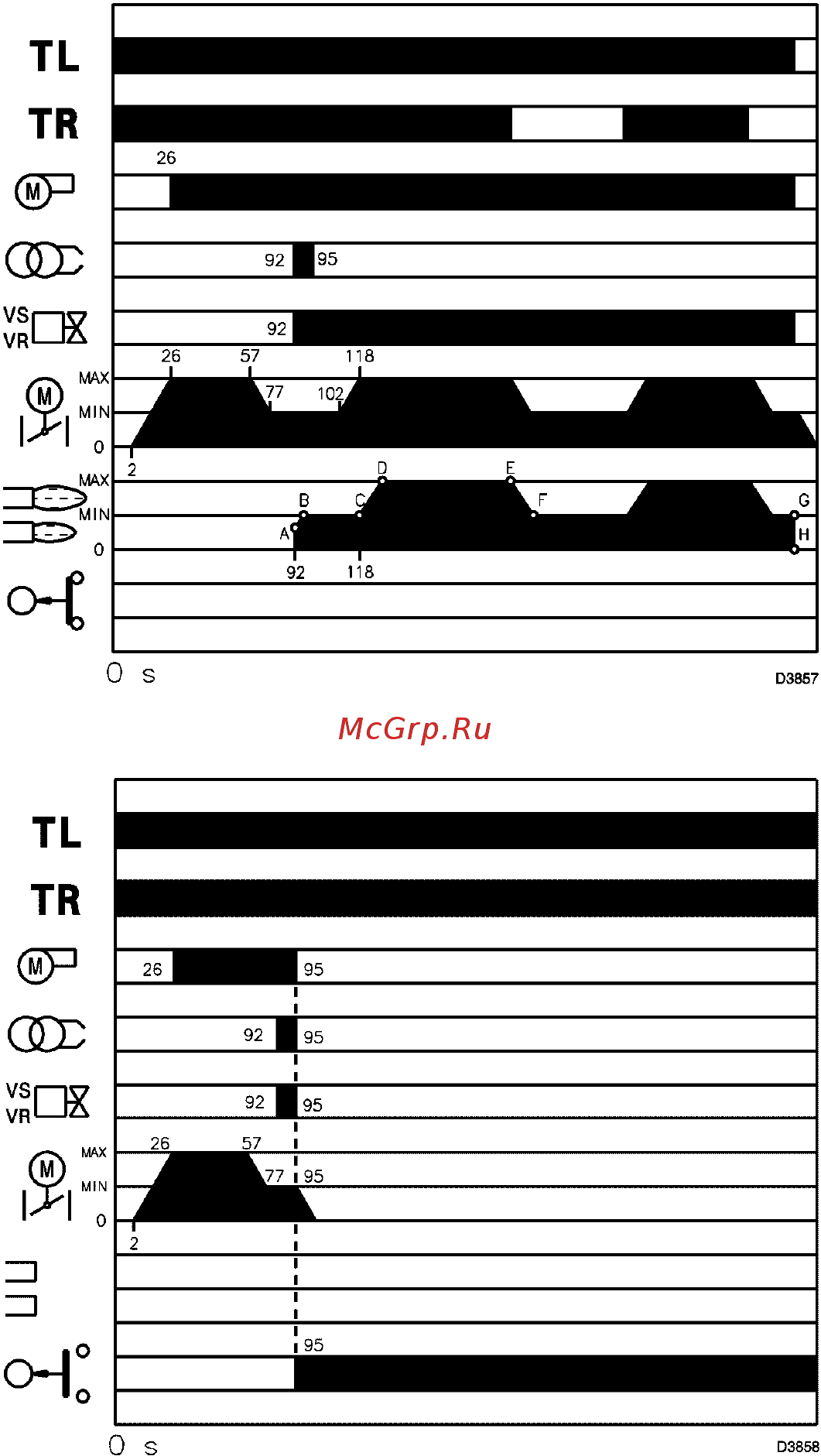

РАБОТА ГОРЕЛКИ
ПРАВИЛЬНЫЙ РОЗЖИГ
(n° = количество секунд с момента 0)
(А)
РОЗЖИГА НЕ ПРОИЗОШЛО
(В)
ПУСК ГОРЕЛКИ (рис. А)
• 0 с: замыкание термостата/реле давления TL
• 2 с :начинается программа автомата горения
(блока управления). Включается
серводвигатель: он поворачивается влево до
угла 90°, то есть до срабатывания контакта на
кулачке I (рис. D на стр. 15).
• 26с: Воздушная заслонка устанавливается в
положение максимальной мощности.
Включение двигателя вентилятора.
Начинается этап предварительной продувки.
• 57 с : Серводвигатель поворачивается в право
до угла, заданного на кулачке III (рис. D на
стр. 15), минимальная мощность.
• 77 c: Воздушная заслонка и дроссельная
заслонка газа устанавливаются в положение,
соответствующее минимальной мощности
(кулачок III на 15°) (рис. D на стр. 15).
• На электроде розжига проскакивает искра.
Открываются предохранительный клапан VS и
регулировочный клапан VR, быстрое
открывание. Происходит розжиг на маленькой
мощности, точка А. Мощность постепенно
увеличивается, медленное открывание
клапана, и достигает уровня минимальной
мощности MIN, точка В.
• 94с: Искра пропадает.
• 118с: Заканчивается цикл пуска автомата
горения (блока управления).
ФУНКЦИОНИРОВАНИЕ В РАБОЧЕМ РЕЖИМЕ
(А)
Горелка устройства для модуляционного
режима работы
По окончании этапа пуска управление
сервомотором перейдет к термостату/реле
давления TR, которое контролирует давление
или температуру в котле, точка С.
Блок управления (автомат горения) в любом
случае продолжает следить за наличием
пламени и правильным положением реле
давления воздуха и газа.
• Если затем температура или давление будет низким, и вследствие этого термостат/реле давления TR
находится в положение запроса тепла, горелка постепенно увеличивает мощность вплоть до
максимального уровня, участок С-D.
• Если затем температура или давление увеличиваются, и вследствие этого термостат/реле давления TR
переключается, горелка постепенно уменьшает мощность вплоть до минимального уровня, участок E-F. И
так далее.
• Горелка останавливается, когда требуется меньше тепла, чем производит горелка на минимальной
мощности. Участок G-H. Термостат/реле давления TL размыкает контакты, сервомотор возвращается на
угол 0°, который задается кулачком St0. Заслонка полностью закрывается, чтобы свести к минимуму
потери тепла
Горелка с устройством для модуляционного режима работы
Смотри руководство, которое прилагается к данному устройству.
РОЗЖИГА НЕ ПРОИЗОШЛО (рис. В)
Если горелка не разжигается, то в течение 3 секунд после открытия клапана газа, происходит аварийная
остановка.
ПОГАСАНИЕ ГОРЕЛКИ ВО ВРЕМЯ РАБОТЫ
Если пламя случайно погасло во время работы, в течение 1 секунды произойдет аварийная остановка
горелки.
