10
RU
Техническое описание горелки
3

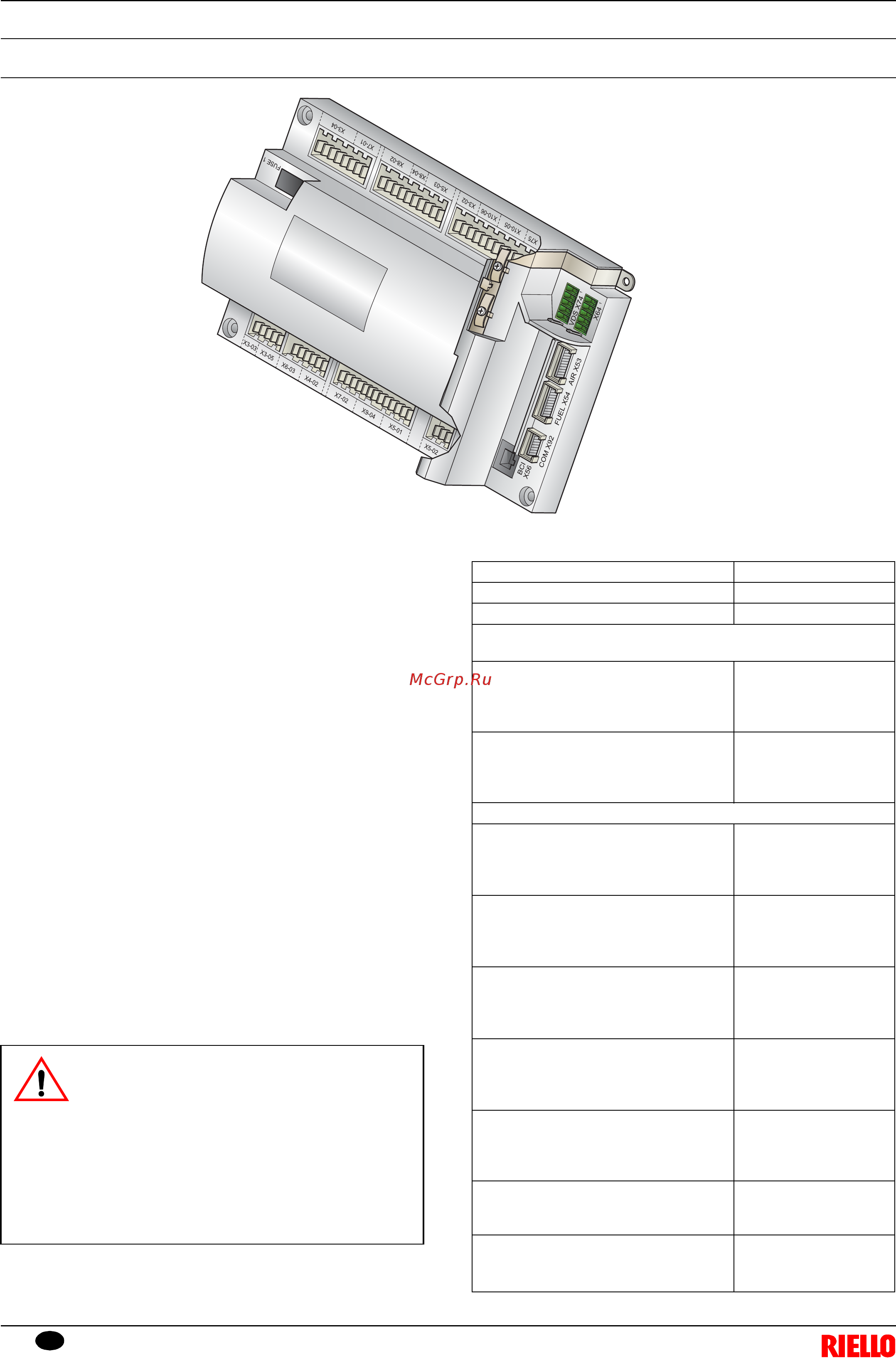

3.10 Приборы для контроля за соотношением воздух/топливо
Пояснение
Приборы для контроля за соотношением воздух/топливо
(далее называемые приборы контроля), которые входят в
комплект горелок серии RS, выполняют серию
дополнительных функций для оптимизации работы горелки
при функционировании как в качестве отдельной единицы,
так и в сочетании с другими единицами (напр.
двухкорпусный котёл или несколько генераторов,
установленных параллельно).
Основные функции, выполняемые приборами:
1. контроль пламени;
2. дозирование воздуха и топлива путём размещения
соответствующих клапанов с прямым сервоприводом,
исключая возможные зазоры в системах калибровки с
механическим кулачком;
3. модуляция мощности горелки в зависимости от нагрузки,
требуемой установкой, с поддерживанием заданных
значений давления или температуры котла;
4. диагностика безопасности системы воздуха и топлива,
при помощи которой можно легко определить возможные
причины неполадок.
Дополнительные интерфейсы и функции сообщения с
компьютером для телеконтроля или дополнения в системы
контроля центрального устройства возможны в зависимости
от конфигурации установки.
Технические данные
Рис.
6
ЗАМЕЧАНИЕ
Первый запуск, также как и любая другая
операция по внутренней установке приборов,
требует доступа через пароль и
предназначен для персонала Сервисного
Центра, специально обученного внутреннему
программированию инструмента.
Сведения для первого запуска указаны далее.
ВНИМАНИЕ
Электрическое питание AC 230 В -15% / +10%
Частота 50/60 Гц +/- 6%
Внутренний предохранитель 6,3 A T
Функционирование с электропитанием ниже
номинального значения
Минимальное значение
функционирования при уменьшении
электропитания от номинального
значения
примерно AC 186 В
Минимальное значение
функционирования при увеличении
электропитания к номинальному
значению
примерно AC 195 В
Максимальная нагрузка контактов:
Реле двигателя вентилятора
Номинальная подача
Номинальный ток
Коэффициент мощности
AC 230 В, 50/60 Гц
2 A
cos
ϕ > 0,4
Выход сигнализации
Номинальная подача
Номинальный ток
Коэффициент мощности
AC 230 В, 50/60 Гц
1 A
cos
ϕ > 0,4
Трансформатор розжига
Номинальная подача
Номинальный ток
Коэффициент мощности
AC 230 В, 50/60 Гц
2 A
cos
ϕ > 0,2
Клапаны топлива
Номинальная подача
Номинальный ток
Коэффициент мощности
AC 230 В, 50/60 Гц
2 A
cos
ϕ > 0,4
Панель оператора
Номинальная подача
Степень защиты
Поглощаемая мощность
DC 5 В
IP 40
< 50 мВт
Длина проводов
Линия электропитания AC 230 В
Дисплей
макс. 100 м (100 pF/m)
макс. 3 м (100 pF/m)
Регулятор мощности
Кнопка разблокирования на
расстоянии
макс. 20 м (100 pF/m)
макс. 20 м (100 pF/m)
