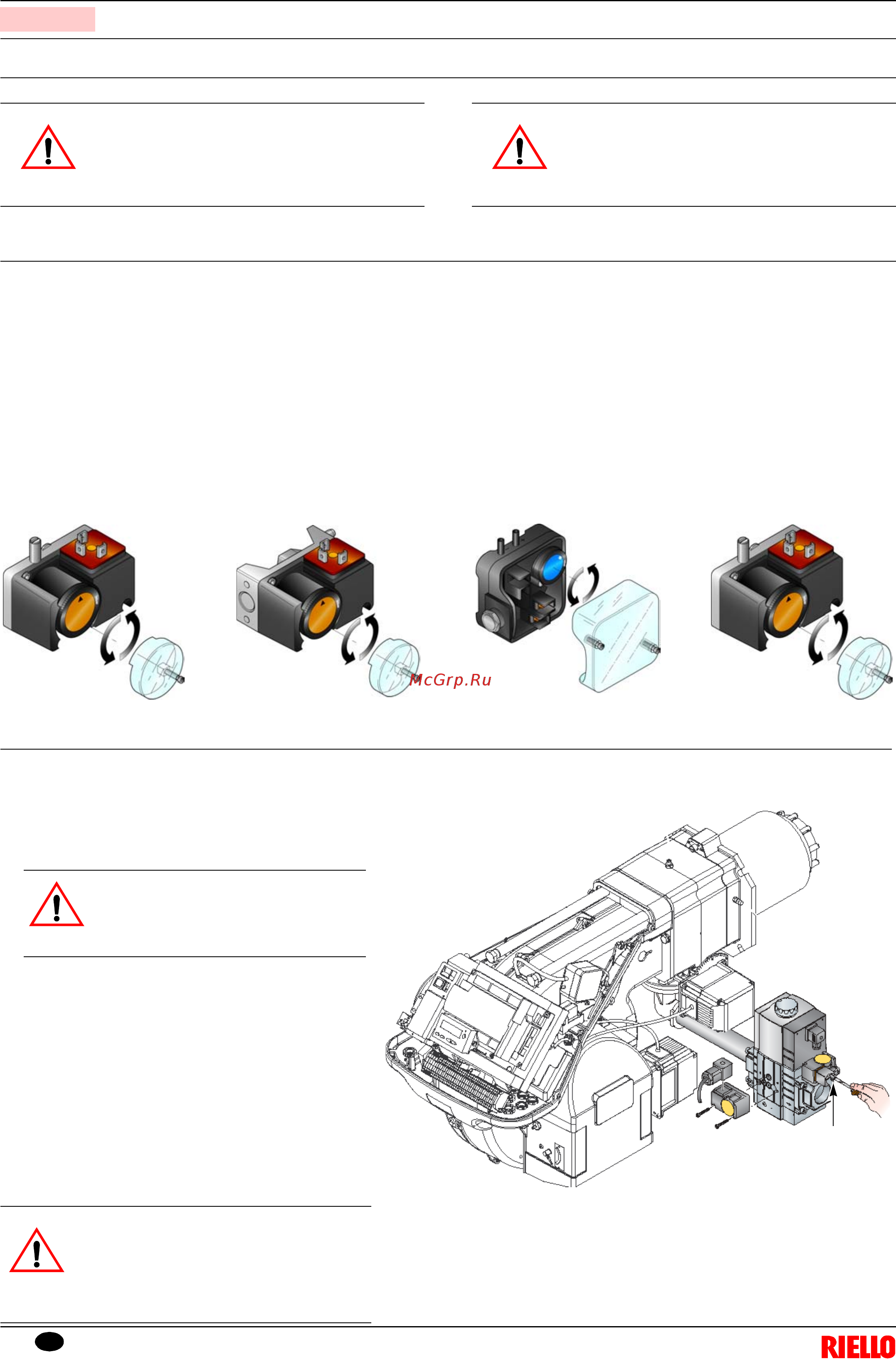

Riello RS 25/E BLU [20/56] Запуск калибровка и режим работы горелки 5
![Riello RS 25/E BLU [20/56] Запуск калибровка и режим работы горелки 5](/views2/1660405/page20/bg14.png)
20
RU
5.1 Замечания по технике безопасности при первом запуске
5.2 Операции перед вводом в эксплуатацию
³ Удостовериться, что распределительная газовая компания выполнила операции по удалению воздуха и газа, заполняющих
трубы линии подачи.
³ Медленно открыть ручные клапаны, расположенные сверху газовой рампы.
³ Отрегулировать реле минимального давления газа на начало шкалы.
³ Отрегулировать реле максимального давления газа на конец шкалы.
³ Отрегулировать реле давления воздуха на начало шкалы.
³ Отрегулировать реле давления для проверки герметичности (Комплект PVP), если имеется, в соответствии с инструкциями Комплекта.
³ Контролировать давление подачи газа, подсоединив
манометр к штуцеру давления 1)(Рис. 27) реле
минимального давления газа: оно должно быть ниже
заданного максимального давления газовой рампы,
указанного на щитке с характеристиками.
³ Выпустить воздух из труб газовой рампы,
соединив пластмассовую трубу со штуцером
давления 1)(Рис. 27) реле минимального давления
газа.
Вывести наружу здания выпускную трубу, пока не
появится запах газа.
³ Соединить параллельно двум электроклапанам
газа две лампочки или тестер, чтобы
контролировать момент появления напряжения.
В этой операции нет необходимости, если
каждый из двух электроклапанов оснащён
индикаторной лампочкой, сигнализирующей о
подаче электрического напряжения.
Первый запуск горелки должен проводиться
подготовленным персоналом, как указано в данном
руководстве, и в соответствии с нормативами и
требованиями действующих законов.
Убедиться в правильном функционировании
устройств регулировки, управления и защитных
приспособлений.
Чрезмерное давление газа может
повредить компоненты газовой
рампы и стать причиной
возникновения опасности взрыва.
Перед включением горелки
необходимо отрегулировать газовую
рампу так, чтобы включение
происходило в условиях
максимальной безопасности, а именно
с малым расходом газа.
ВНИМАНИЕ ВНИМАНИЕ
Рис. 23
Реле минимального
Рис. 24
Реле максимального
Рис. 25
D3854
Реле давления воздуха
D3855
D3856
Рис. 26
Реле давления
D3855 D3855
давления газа давления газа
Комплект PVP
Рис. 2
7
D7895
1
ОПАСНОСТЬ
ВНИМАНИЕ
Запуск, калибровка и режим работы горелки
5
