17
RU

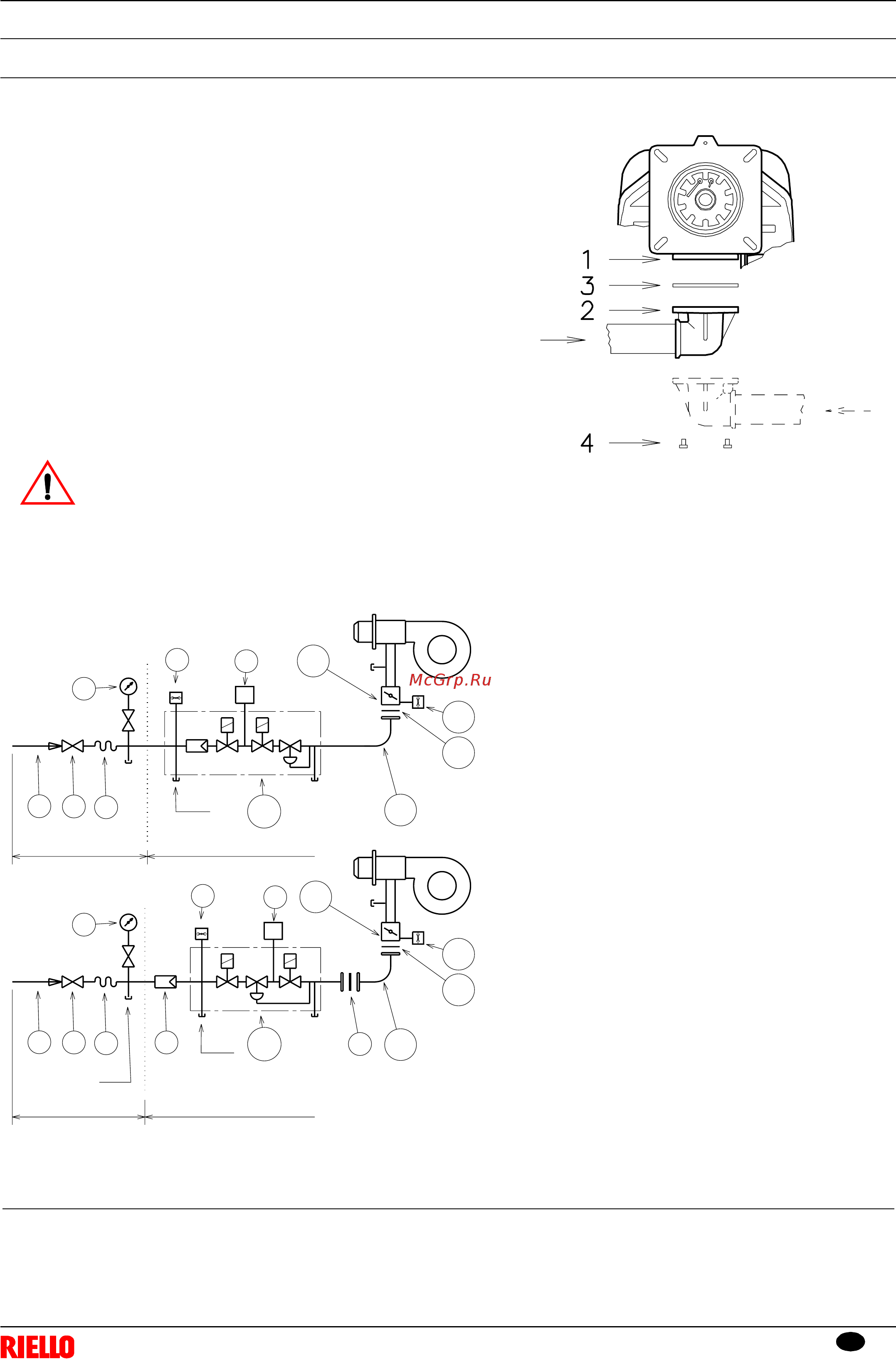

4.8 Монтаж газовой рампы
³ Газовая рампа прошла приёмочные испытания согласно стандарту
EN 676 и поставляется отдельно от горелки с кодом, указанным в
Приложении B.
³ Рампа может быть установлена как слева, так и справа, в
зависимости от удобства монтажа, см. Рис. 19.
³ Газовая рампа подсоединяется к газовому контакту 1)(Рис. 19)
посредством фланца 2), прокладки 3) и винтов 4), входящих в
поставку горелки.
³ Газовые электроклапаны должны находиться как можно ближе к
горелке, чтобы обеспечить таким образом поступление газа в
головку горения в течение безопасного времени 3 сек.
³ Убедитесь, что максимальное давление, необходимое для горелки,
входит в рамки диапазона калибровки регулятора давления (цвет
пружины): газовая рампа MBC-1900-SE.
Потери нагрузки на линии подачи газа указаны в Приложении C.
Для регулировки газовой рампы см. прилагаемые к
ней инструкции.
D722
Рис. 19
ВНИМАНИЕ
P2
5
6B
8
8
6A
P2
P1
P1
13
12
10
12
10
1
2
3
4
7
9
1
2
3
4
7
13
11
11
L1 L
L1 L
P3
D3735
1-Канал поступления газа
2-Ручной клапан
3-Антивибрационное соединение
4-Манометр с кнопочным краном
5-Фильтр
6A - “Нарезное” многоблочное устройство
состоит из:
- фильтра (заменяемого)
- предохранительного клапана
- рабочего вентиля
- регулятора давления
6B - “Нарезное” многоблочное устройство
состоит из:
- предохранительного клапана
- рабочего вентиля
- регулятора давления
7-Реле минимального давления газа
8-Устройство контроля плотности клапанов.
Согласно стандарту EN 676 проверка
герметичности обязательна для горелок с
максимальной мощностью выше 1200 кВт.
9-Прокладка
10 - Прокладка, входящая в комплект
поставки горелки
11 - Дроссельный клапан регулировки газа
12 - Реле максимального давления газа
13 - Адаптер рампа-горелка
- поставляется с горелкой
- поставляется по требованию заказчика
для моделей с фланцем отдельно от
газовой рампы
P1 - Давление головки горения
P2 - Давление на верхнюю тарелку клапана/
регулятора
P3 - Давление на фильтр
L-Газовая рампа поставляется отдельно с
кодом, указанным в Приложении B.
L1 - Должен предусмотреть установщик
Рис. 20
