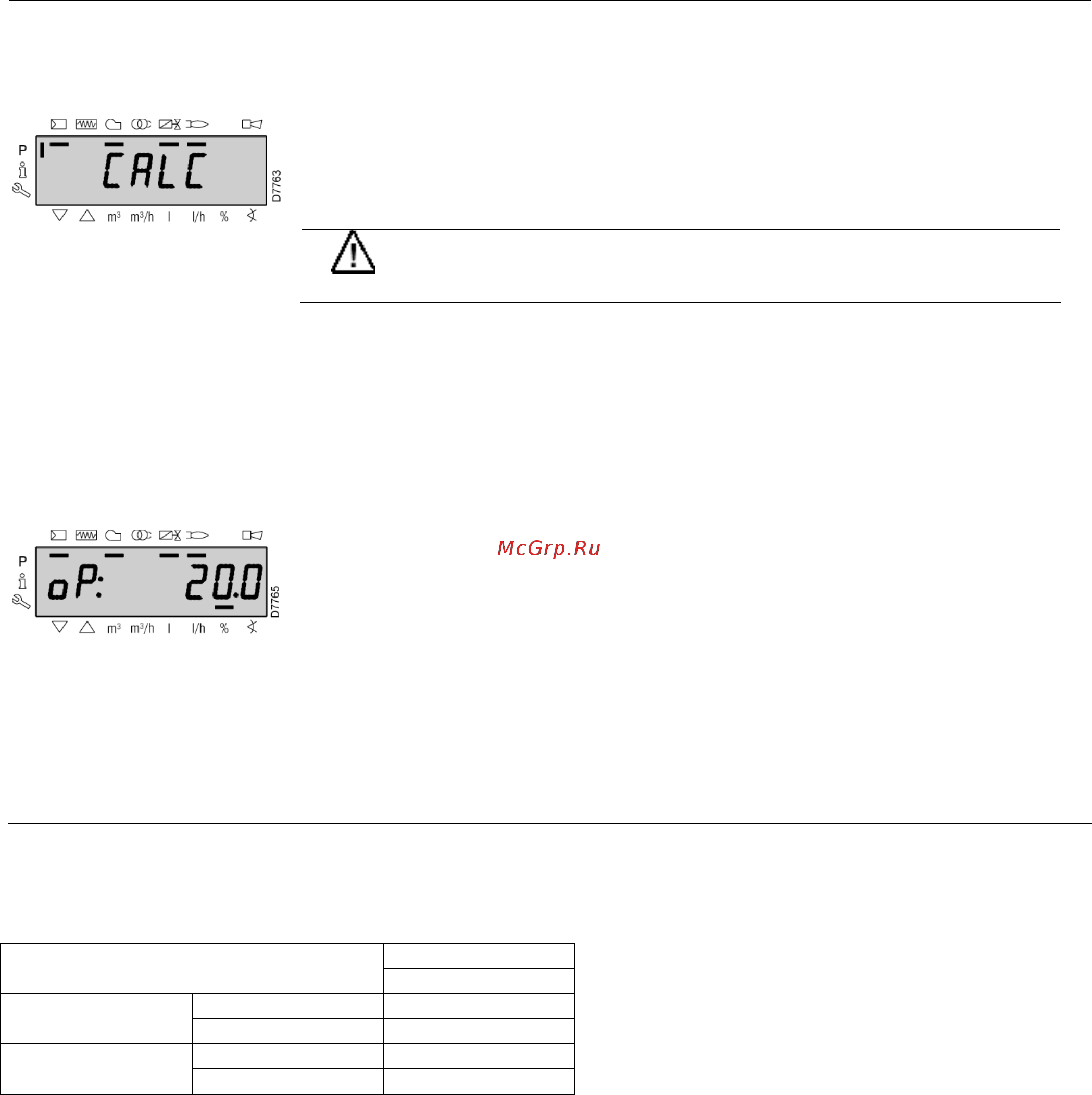

После настройки точки «Р1», нажмите кнопку «+»: на дисплее на несколько
секунд появится надпись “CALC”: блок управления (автомат горения) в этот
момент автоматические пересчитывает точки с «Р2» по «Р8», распределяя их
по прямой, для точки «Р9» берётся заводское значение (смотри приведённую
далее таблицу). Эти точки являются теоретическими, и их необходимо будет
перепроверить.
Нажмите кнопку «+», чтобы проверить, правильно ли заданы параметры для
точки «Р2». В противном случае измените данную точку. Последовательно
идите по всем точкам вплоть до точки «Р9».
ВНИМАНИЕ
Важное замечание: прежде чем переходить к следующей
точке, подождите, пока серводвигатели физически не встанут в
положение, отображаемое на дисплее.
Во время настройки каждой точки, изменяйте положение серводвигателя
воздуха и серводвигателя газа, не изменяя при этом положение стабилизатора
клапана газа.
В середине данной процедуры (то есть в точке Р4 или Р5) рекомендуется
измерить расход газа и убедиться в том, что мощность соответствует
приблизительно 505 от максимальной мощности. Если это не так, измените
также настройку стабилизатора клапана газа: в этом случае, однако, надо
будет перепроверить настройки всех точек, которые были заданы перед этим.
Теперь подтвердите настройку, одновременно нажав кнопки «+» и «-» (Esc): на
дисплее отобразится параметр (546).
Если вы хотите запустить горелку для работы вдоль всей модуляционной
кривой, одновременно нажмите кнопки «+» и «-» (Esc): таким образом,
параметру (546) будет автоматически присвоено значение 100%, а параметру
(545) - значение 20%.
Если же вы хотите, чтобы горелка работала только на ограниченном участке
модуляционной кривой, измените параметры «546» и «545» в соответствие с
«Процедурой изменения параметра».
2 раза одновременно нажмите кнопки «+» и «-» (Esc): на дисплее начнёт
отображаться текущая мощность.
Заводские настройки
Горелка
Точка кривой
RS 64/E MZ
Воздух 18°
Р0
Газ 20°
Воздух 90°
Р9
Газ 90°
