32
5.9 Функция CALC
Рис. 35
Рис. 36

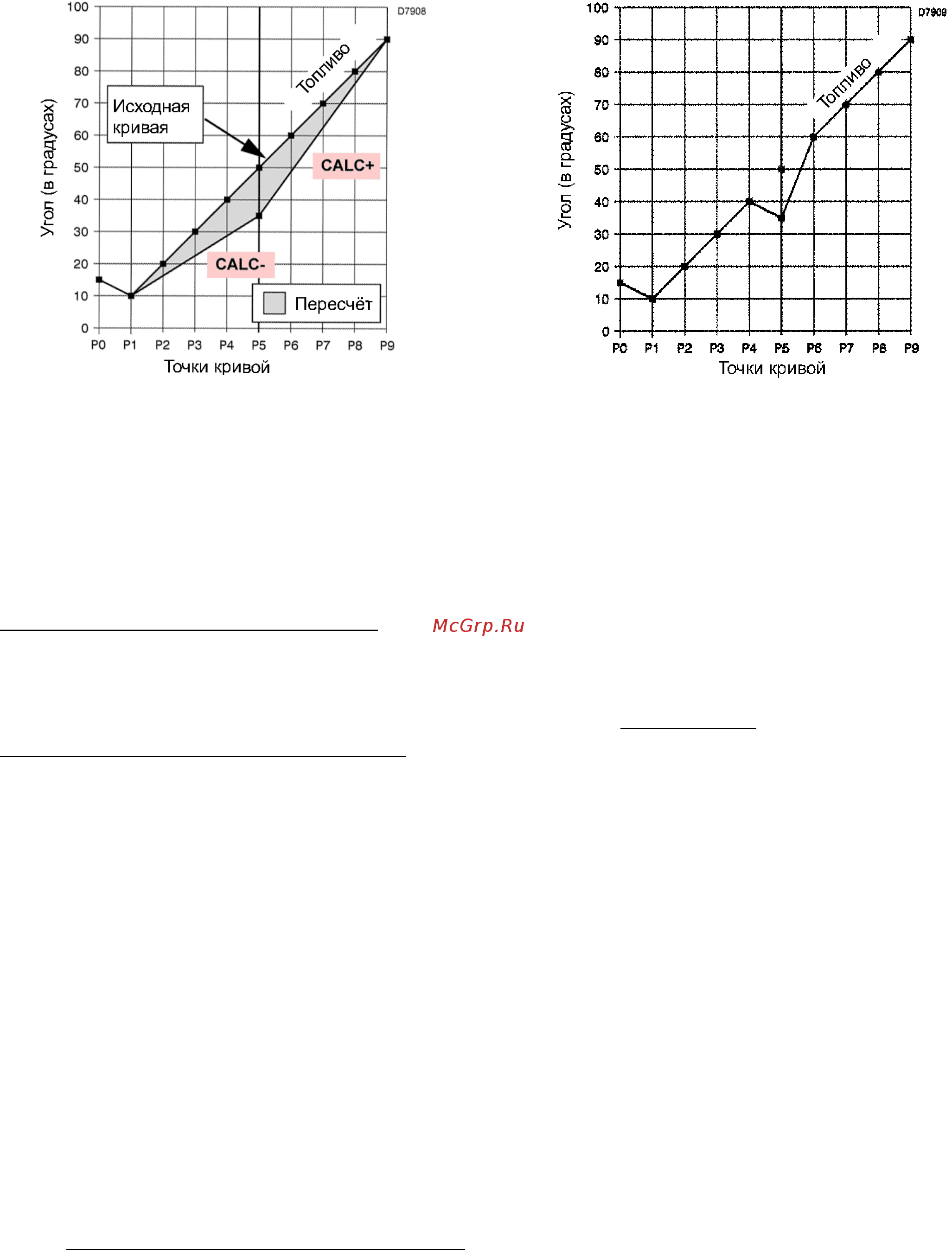

На графике 35 показано, как изменяется модуляционная
кривая топлива, если изменить значения точки «Р5».
Если нажать кнопку «+» и удерживать её нажатой более
3 секунд, будут пересчитаны точки с «Р6» по «Р8».
Если нажать кнопку «-» и удерживать её нажатой более
3 секунд, будут пересчитаны точки с «Р4» по «Р2».
На графике 36 показана модуляционная кривая топлива
в случае, когда после изменения точки «Р5», не
выполняется пересчёт всех других точек.
5.10 Регулировка горелки
Мощность горелки
В соответствии со стандартом EN 676.
Горелки с максимальной мощностью до 120 кВТ
Розжиг может происходить при максимальной рабочей
мощности.
Пример:
¾ Максимальная рабочая мощность: 120 кВт
¾ Максимальная мощность при розжиге: 120 кВт
Горелки с максимальной мощностью более 120 кВТ
Розжиг должен происходить при мощности, меньшей, чем
максимальная рабочая мощность.
Если мощность при розжиге не превышает 120 кВт, то не
требуется выполнять никаких расчётов. Если же мощность
при розжиге превышает 120 кВт, стандарт привязывает это
значение к безопасному времени “ts” на блоке управления
(автомате горения).
Средняя мощность, развиваемая за время безопасности,
должна быть меньше либо равна:
для ts = 3с мощность при розжиге должна быть не более
1/3 максимальной рабочей мощности.
Пример:
Максимальная рабочая мощность составляет 450 кВт.
Мощность при розжиге должна быть меньше или равна
150 кВт при ts = 3 с.
Для того чтобы измерить мощность при розжиге:
¾ Отсоедините штекер-разъём (6) (Рис. 5) на проводе
датчика ионизации (горелка произведёт розжиг, а после
безопасного времени произойдёт её аварийная
остановка);
¾ Выполните подряд 10 розжигов;
¾ На счётчике прочтите количество сожжённого газа:
Это количество должно быть меньше или равно чем
получаемое по следующей формуле, для ts=3с:
Qa (максимальный расход горелки) x n x ts
Vg=
3600
Vg: объём газа, поданный во время выполнения этих
розжигов (Sм
3
)
Qa: расход при розжиге (Sм
3
/час)
n: количество розжигов (10)
ts: безопасное время (с)
Пример для газа G20 (9,45 кВт·час/Sм
3
):
Мощность при розжиге составляет 150 кВт, что
соответствует 15.87 Sм
3
/час.
После 10 розжигов, за которым следует блокировка,
количество газа, считанное на счётчике, должно быть
меньше или равно чем:
15,87 x 10 x 3
Vg=
3600
= 0,132 Sм
3
Максимальная мощность
Максимальная мощность выбирается внутри рабочего
диапазона, изображённого на рисунке 3.
Регулировка газа
Измерьте расход газа на счётчике.
Примерное значение можно получить из таблицы,
приведённой на странице 52. Для этого считайте давление
газа на манометре, показанном на рисунке 38, и следуйте
инструкциям, приведённым на странице 52.
¾ Если необходимо уменьшить расход, снизьте давление
газа на выходе с помощью регулятора давления,
расположенного под клапаном газа.
¾ Если необходимо увеличить расход, повысьте
давление газа на выходе регулятора.
Регулировка воздуха
При необходимости измените углы поворота
серводвигателя воздуха.
Минимальная мощность
Минимальная мощность выбирается внутри рабочего
диапазона, изображённого на рисунке 3.
