54

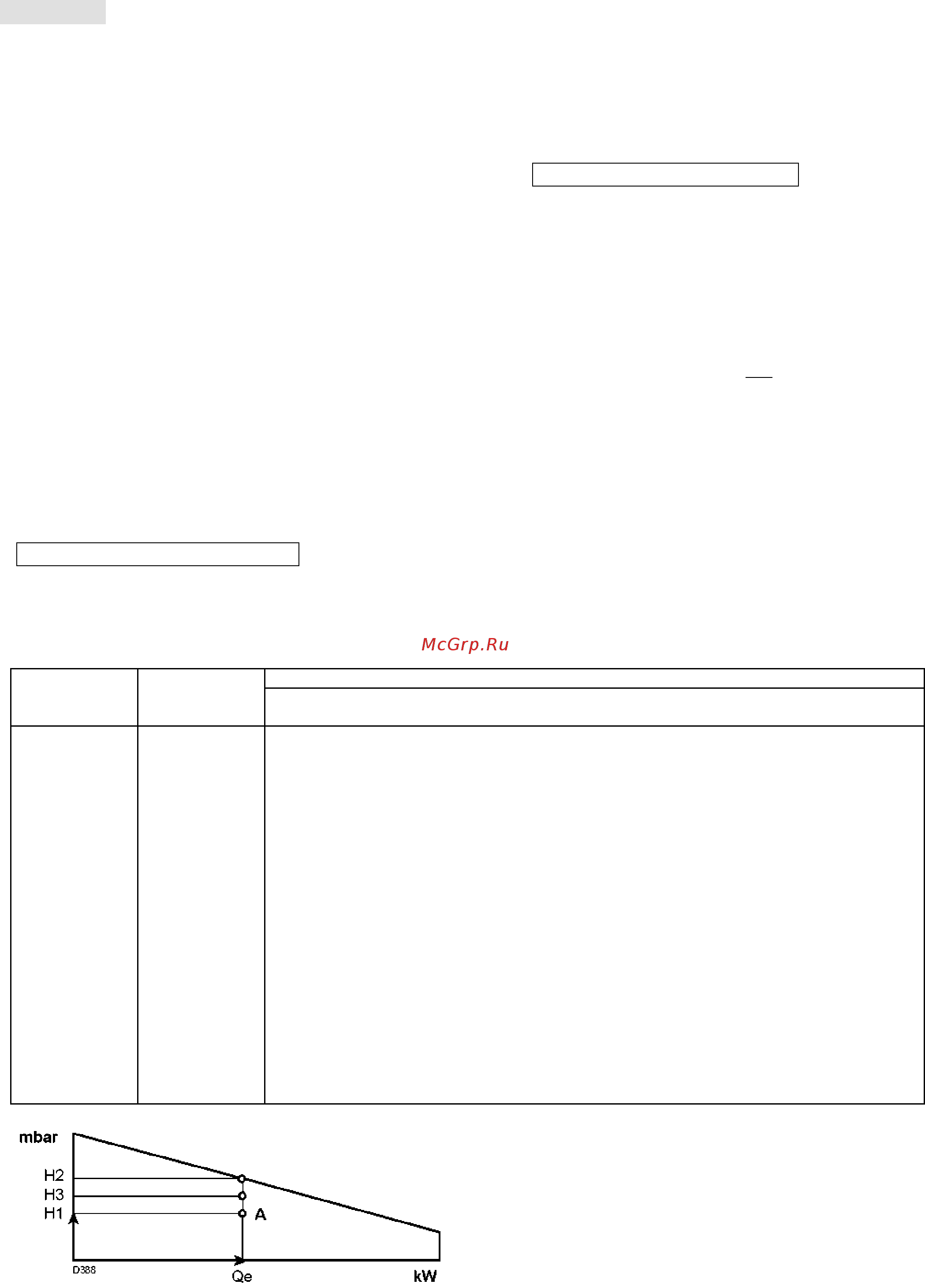

D Приложение – Рабочий диапазон в зависимости от плотности воздуха
Рабочий диапазон горелки, приведённый в настоящем
руководстве, был получен при температуре окружающей среды
20°С и атмосферном давлении приблизительно 1013 мбар (0
метров над уровнем моря).
Может возникнуть ситуация, когда горелка будет работать с
воздухом для горения, имеющим более высокую температуру
и/или при большей высоте над уровнем моря.
Повышенная температура воздуха и повышение высоты
относительно уровня моря дают один и тот же результат: объём
воздуха увеличивается, следовательно, его плотность
уменьшается.
Производительность вентилятора горелки в принципе остаётся
такой же, но снижается содержание кислорода в одном метре
кубическом воздуха, а также напор (тяга) вентилятора.
В этом случае очень важно знать, останется ли, требуемая при
определённом давлении в камере сгорания, максимальная
мощность горелки, внутри рабочего диапазона горелки при
изменении температуры и высоты над уровнем моря.
Проверьте это следующим образом:
1. По таблице найдите корректирующий коэффициент F,
соответствующий температуре воздуха и высоте над уровнем
моря для того места, в котором установлено оборудование.
2. Разделите требуемую от горелки мощность Q на
корректирующий коэффициент F, чтобы получить
эквивалентную мощность Qe:
Qe = Q : F (кВт)
3. Найдите в рабочем диапазоне горелки рабочую точку,
которая находится на пересечении следующих координат:
Qe = Эквивалентная мощность
Н1 = давление в камере сгорания
4. Проведите через точку А вертикальную линию,
рисунок 41, и найдите максимальное давление Н2
в рабочем диапазоне.
5. Умножьте Н2 на F, чтобы получить максимальное
уменьшенное давление Н3 для рабочего
диапазона
Н3 = Н2 х F (мбар)
Если Н3 больше, чем Н1, как показано на рисунке 41,
горелка сможет развивать заданную мощность.
Если Н3 меньше, чем Н1, необходимо уменьшить
мощность горелки. При уменьшении мощности
уменьшается также давление в камере сгорания.
Qr = уменьшенная мощность
H1r = уменьшенное давление
2
11
×=
Q
Qr
HrH
Пример, уменьшение мощности на 5%:
Qr = Q x 0,95
H1r = H1 x (0,95)
2
Для новых значений Qr и H1r повторите шаги 2 – 5.
Внимание:
Голова горелки регулируется в зависимости от
эквивалентной мощности Qe.
F
Высота над
уровнем моря,
Атмосферное
давление,
Температура воздуха °C
метры мбар 0 5 10 15 20 25 30 40
0 1013 1,087 1,068 1,049 1,031 1,013 0,996 0,980 0,948
100 1000 1,073 1,054 1,035 1,017 1,000 0,983 0,967 0,936
200 989 1,061 1,042 1,024 1,006 0,989 0,972 0,956 0,926
300 978 1,050 1,031 1,013 0,995 0,978 0,962 0,946 0,916
400 966 1,037 1,018 1,000 0,983 0,966 0,950 0,934 0,904
500 955 1,025 1,007 0,989 0,972 0,955 0,939 0,923 0,894
600 944 1,013 0,995 0,977 0,960 0,944 0,928 0,913 0,884
700 932 1,000 0,982 0,965 0,948 0,932 0,916 0,901 0,872
800 921 0,988 0,971 0,954 0,937 0,921 0,906 0,891 0,862
900 910 0,977 0,959 0,942 0,926 0,910 0,895 0,880 0,852
1000 898 0,964 0,946 0,930 0,914 0,898 0,883 0,868 0,841
1200 878 0,942 0,925 0,909 0,893 0,878 0,863 0,849 0,822
1400 856 0,919 0,902 0,886 0,871 0,856 0,842 0,828 0,801
1600 836 0,897 0,881 0,866 0,851 0,836 0,822 0,808 0,783
1800 815 0,875 0,859 0,844 0,829 0,815 0,801 0,788 0,763
2000 794 0,852 0,837 0,822 0,808 0,794 0,781 0,768 0,743
2400 755 0,810 0,796 0,782 0,768 0,755 0,742 0,730 0,707
2800 714 0,766 0,753 0,739 0,726 0,714 0,702 0,690 0,668
3200 675 0,724 0,711 0,699 0,687 0,675 0,664 0,653 0,632
3600 635 0,682 0,669 0,657 0,646 0,635 0,624 0,614 0,594
4000 616 0,661 0,649 0,638 0,627 0,616 0,606 0,596 0,577
Рис. 41
