30
5.8 Процедура пуска

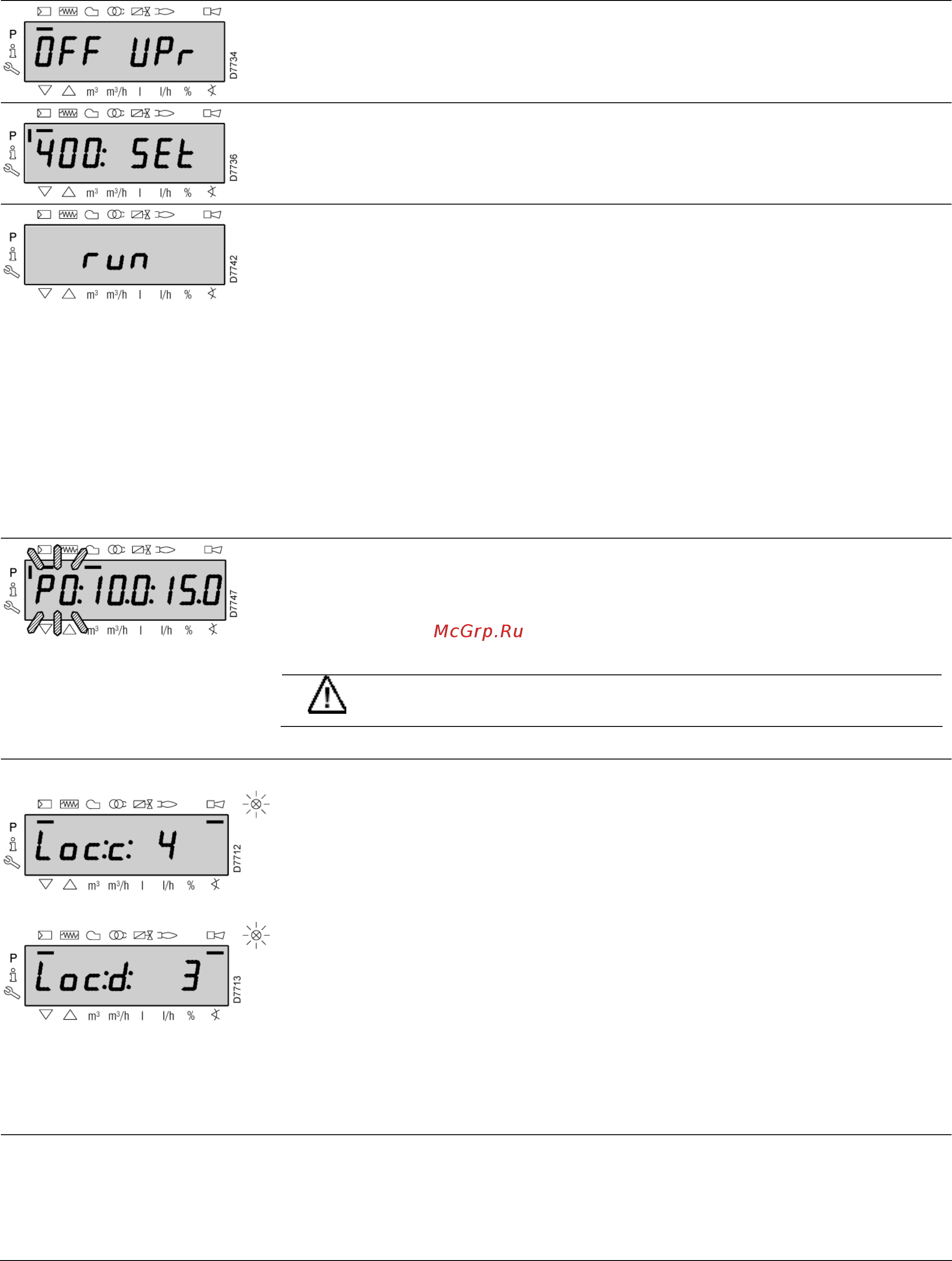

Убедитесь в том, что на дисплее Панели Оператора отображается запрос на
тепло и надпись “OFF Upr”: это означает, что необходимо задать
модуляционную кривую горелки.
Перейдите на Уровень Параметров, следуя шагам процедуры «Процедура
доступа с помощью пароля».
На дисплее отобразится группа параметров 400, нажмите кнопку “i/reset”,
чтобы подтвердить
На дисплее отобразится надпись “run”.
Нажмите кнопку “i/reset”, чтобы подтвердить: горелка запустится.
На дисплее последовательно будут отображаться все этапы, и интервалы
времени, которые им соответствуют.
Этапы описаны на странице 28.
Этап 22:
Запускается двигатель вентилятора.
Этап 24:
Горелка переходит в положение предварительной продувки, сервомотор
воздушной заслонки открывает её на 90°.
Этапы 80, 81, 82, 83:
Эти этапы относятся к тестированию герметичности клапанов (данная
функция не программируется на заводе, поскольку это – опция).
Этап 30:
Начинается отсчёт времени предварительной продувки, заданного на
заводе.
Этап 36:
Горелка переходит в положение розжига, точка «Р0», заданная в таблице на
странице 30. На дисплее будет мигать символ «Р0». Если предлагаемое
значение вас устраивает, подтвердите его. В противном случае измените
точку розжига, смотри «Процедуру добавления и изменения точек
модуляционной кривой».
ОПАСНОСТЬ
Внимание: показанные на рисунке слева значения приведены
только в качестве примера.
Подтвердите, нажав кнопку «+».
Этап 38:
Начинается этап розжига, проскакивает искра.
Этап 40:
Открываются клапаны газа (начинается отсчет времени безопасности).
Проверьте наличие пламени через специальный глазок и проверьте
правильность параметров горения. При необходимости измените углы
открывания/закрывания серводвигателей воздуха и топлива.
Если произойдёт блокировка автомата горения (блока управления),
одновременно нажмите кнопки «+» и «-» (Esc): на дисплее будет
попеременно отображаться код аварийной остановки из-за отсутствия
пламени (с:4) и соответствующая диагностика (d:3).
Устраните проблему, в соответствии с описанием, приведенным в главе
5.12.
Выполните перезапуск после аварийной остановки, смотри «Процедура
перезапуска после аварийной остановки»: на дисплее отобразится надпись
“OFF Upr”.
Повторите процедуру пуска.
Внимание: значения, введённые до этого, остаются сохраненными в памяти.
После того как розжиг произошёл (точка «Р0»), переходите к настройке
модуляционной кривой, начав с точки, соответствующей минимальной
мощности «Р1».
Нажмите кнопку «+»: на дисплее отобразится мигающая надпись “Р1”, и
будут предложены такие же настройки, как и для точки «Р0». Можно
изменить минимальную мощность и сделать её отличной от точки розжига.
