Riello RS 250/EV MZ t.c. [47/54] Рабочая схема rec 27 лист 3
![Riello RS 250/EV MZ t.c. [47/54] Рабочая схема rec 27 лист 3](/views2/1660486/page47/bg2f.png)
47
BU = синий
BK = черный
BN = коричневый
YE = желтый
GN = зеленый
RD = красный
WH = белый
OG = оранжевый
VT = фиолетовый
GY = серый
PK = розовый
GO = золотой
TQ = бирюзовый
SR = серебряный
GNYE =
желто/зеленый

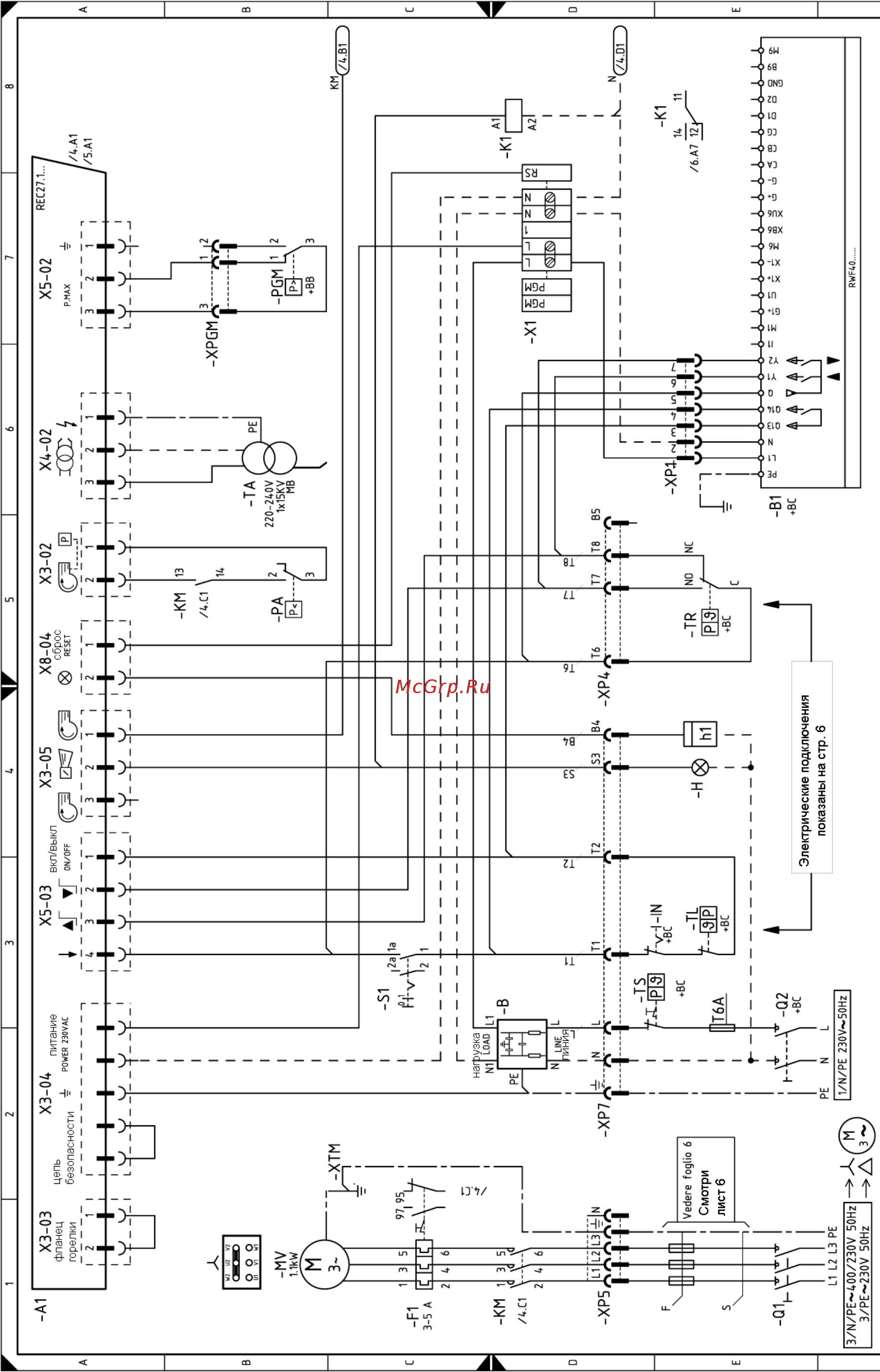

Рабочая схема REC 27 …
Лист: 3
