Газовые горелки RS 300-1200/E-EV BLU
Внешняя модуляция
Внешнее задающее
устройство
Индикатор
нагрузки
Внешнее
переподключение

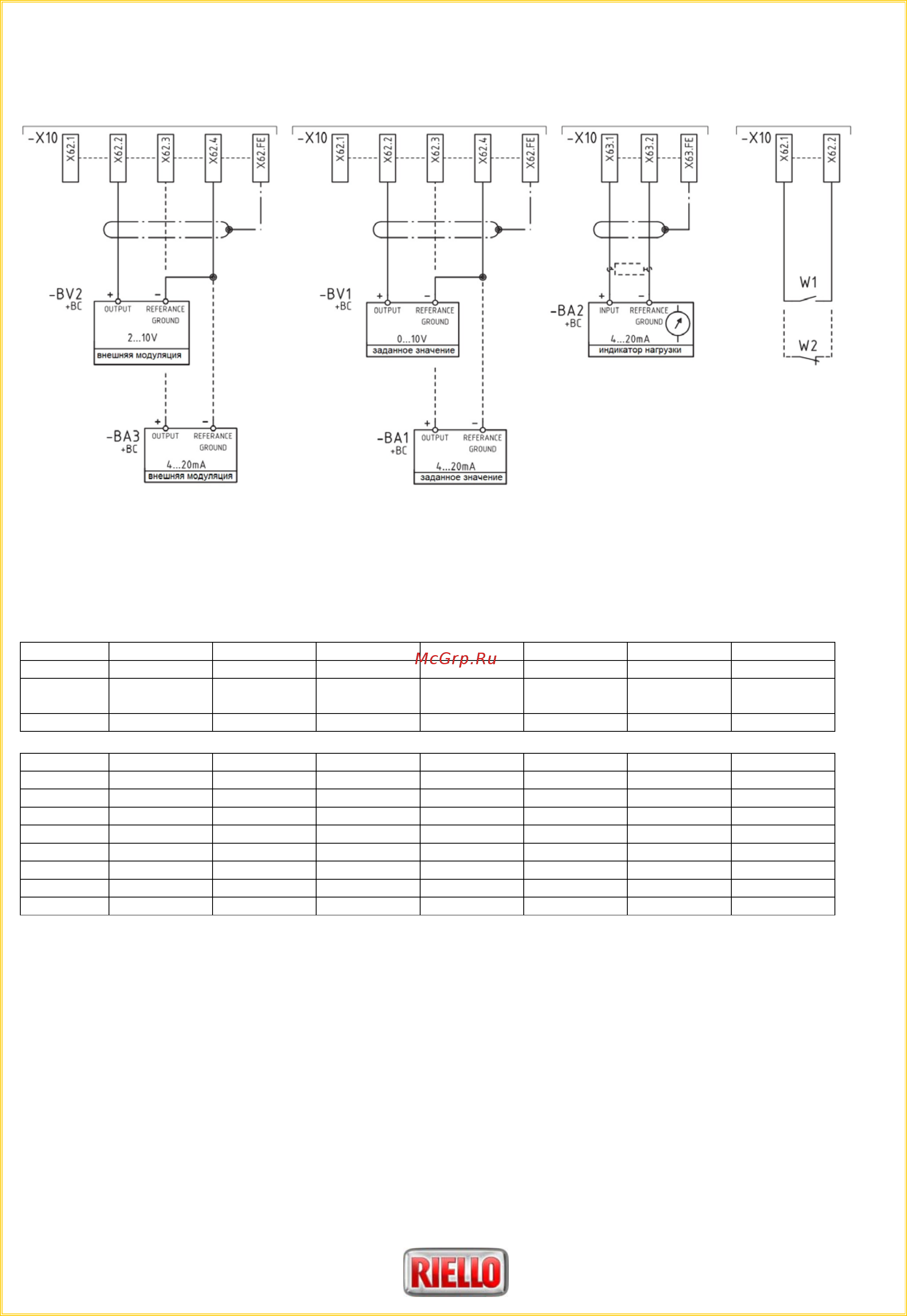

BA1 – токовый вход DC 0-20мА, 4-20 мА для удаленного изменения заданного значения
BV1 – вольтовый вход DC 0-1В, 0-10 В для удаленного изменения заданного значения
BA2 – индикатор нагрузки с токовым входом
BA3 – устройство для внешней модуляции с токовым выходом
BV2 - устройство для внешней модуляции с вольтовым выходом
В таблице приведены сечения питающего кабеля и типы плавких предохранителей, которые
необходимо использовать с горелками серии RS/E BLU.
Модель RS 300/E RS 400/E RS 500/E RS 650/E RS 800/E RS 1000/E RS 1200/E
400В/230B 400B/230В 400B/230В 400B/230В 400B/230В 400B 400B
F A 12A aM
25A gG
20A aM
40A gG
25A aM
50A gG
40A aM
63A gG
50A aM
63A gG
50A aM
63A gG
63A aM
80A gG
S мм
2
4 6 6 10 10 10 10
Модель RS 300/EV RS 400/EV RS 500/EV RS 650/EV RS 800/EV RS 1000/EV RS 1200/EV
400B 400B 400B 400B 400B 400B 400B
F1 A 8A gG 8A gG 8A gG 8A gG 8A gG 10A gG 10A gG
F2 A 12A gG 20A gG 25A gG 40A gG 50A gG 80A gG 100A gG
S1 мм
2
3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5 3 x 2,5
S2 мм
2
4 x 4 4 x 6 4 x 6 4 x 10 4 x 10 4 x 10 4 x 16
S3 мм
2
4 x 4+sch 4 x 6+sch 4 x 6+sch 4 x 10+sch 4 x 10+sch 4 x 10+sch 4 x 16+sch
S4 мм
2
5 x 0,5+sch 5 x 0,5+sch 5 x 0,5+sch 5 x 0,5+sch 5 x 0,5+sch 5 x 0,5+sch 5 x 0,5+sch
S5 мм
2
2 x 1 2 x 1 2 x 1 2 x 1 2 x 1 2 x 1 2 x 1
