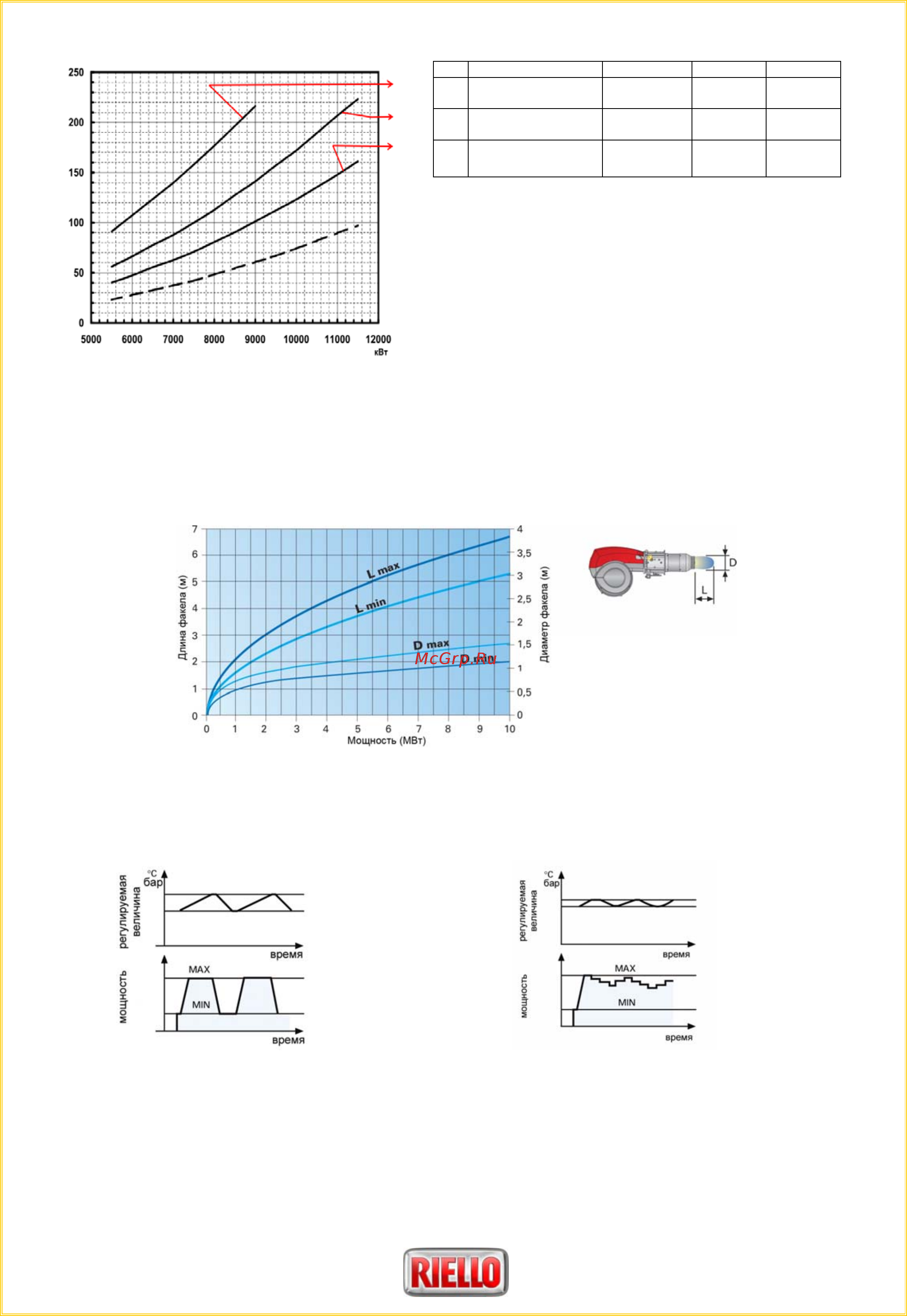

Газовые горелки RS 300-1200/E-EV BLU
RS 1200/E-EV BLU
рампа артикул адаптер артикул
А MBC 1900/1 3970222
L1
I1
20066263+
3010221
B MBC 3100/1 3970223
L2
I2
20066268+
3010222
C MBC 5000/1 3970224
L3
I3
20066278+
3010223
Потери давления мбар
А
В
С
На графиках показана зависимость потери
давления на головке горелки и газовой рампе
(сплошная линия) и на головке горелки
(пунктирная линия) от мощности
теплогенератора.
Подача воздуха для горения
На горелках серии RS/E-EV BLU установлена специальная крыльчатка вентилятора с S-образными лопастями,
которая позволяет значительно снизить расход электроэнергии и уровень шума. Воздушная заслонка управляется
высокоточным сервоприводом, обеспечивая оптимальное соотношение газ-воздух. Кроме того, контроллер горения
горелок серии RS/EV BLU может управлять инвертером (частотным регулятором) двигателя вентилятора и
контролировать содержание кислорода в дымовых газах
(датчика кислорода).
Размеры факела горелки
Режим работы горелок
Горелки серии RLS/EV позволяют осуществлять «двухступенчатое прогрессивное» или «модуляционное»
регулирование мощности.
« Двухступенчатое прогрессивное»
регулирование
«Модуляционное» регулирование
При «двухступенчатом
прогрессивном»
регулировании, горелка
постепенно переходит с одной
ступени на другую плавно
изменяя мощность между
двумя заданными значениями
мощности.
При плавном «модуляционном» регулировании горелка изменяет свою
мощность в рамках диапазона модулирования, поддерживая
контролируемый параметр (давление или температура) на заданном уровне.
Необходимым элементом системы регулирования является датчик
(температуры или давления) и электронный ПИД – регулятор мощности
(модулятор). В горелках серии RS300-800/E модулятор (RWF 40) не входит
в комплект поставки и заказывается отдельно. Датчики температуры или
давления также заказываются отдельно. В горелках RS 1000-1200, RS/EV
модулятор встроен в контроллер горения. Заказывать нужно только датчик
температуры или давления.
