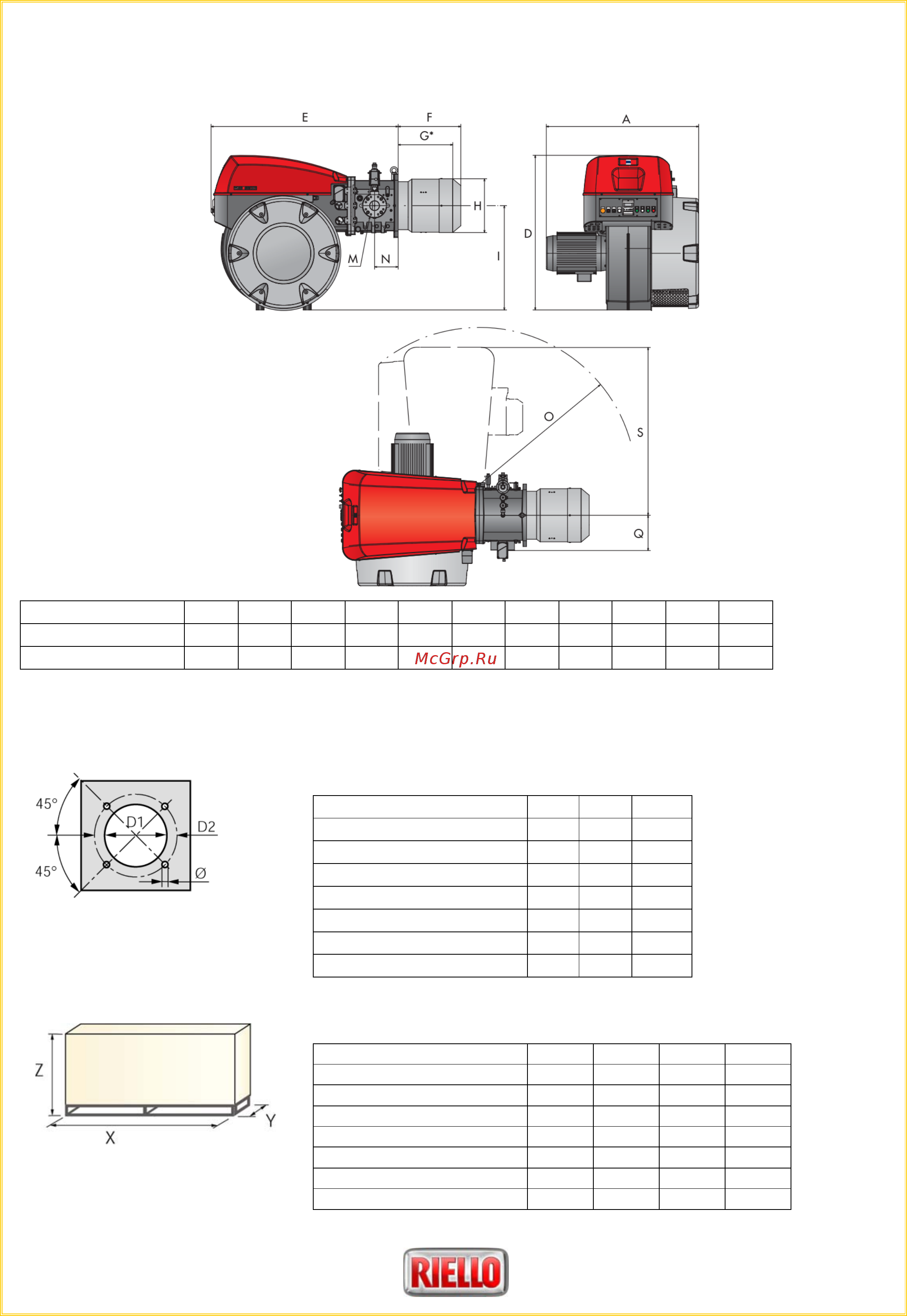

Газовые горелки RS 300-1200/E-EV BLU
RS 1000-1200/E – EV BLU
Модель
A D E F G* H I M N O S
RS 1000/E-EV BLU
1206 1338 1637 669 485 413 885 DN80 200 1350 1493
RS 1200/E - EV BLU
1250 1338 1637 670 464 456 885 DN80 200 1350 1493
* - максимальная глубина дверцы теплогенератора с учетом толщины фланца горелки и
теплоизолирующей прокладки.
Фланец для установки горелки на котел
Модель
D1 D2 Ø
RS 300/E-EV BLU
350 452 M18
RS 400/E-EV BLU
350 452 M18
RS 500/E-EV BLU
390 452 M18
RS 650/E-EV BLU
400 495 M18
RS 800/E-EV BLU
400 495 M18
RS 1000/E-EV BLU
460 608 M20
RS 1200/E-EV BLU
500 608 M20
Упаковка
Модель
X Y Z кг
RS 300/E-EV BLU
1960 945 1100 225
RS 400/E-EV BLU
1960 945 1100 236
RS 500/E-EV BLU
1960 970 1100 250
RS 650/E-EV BLU
2040 1180 1125 300
RS 800/E-EV BLU
2040 1180 1125 300
RS 1000/E-EV BLU
2400 1400 1595
500
RS 1200/E-EV BLU
2400 1400 1595
550
