Riello RS 300/E BLU [3/14] Подача топлива

Газовые горелки RS 300-1200/E-EV BLU

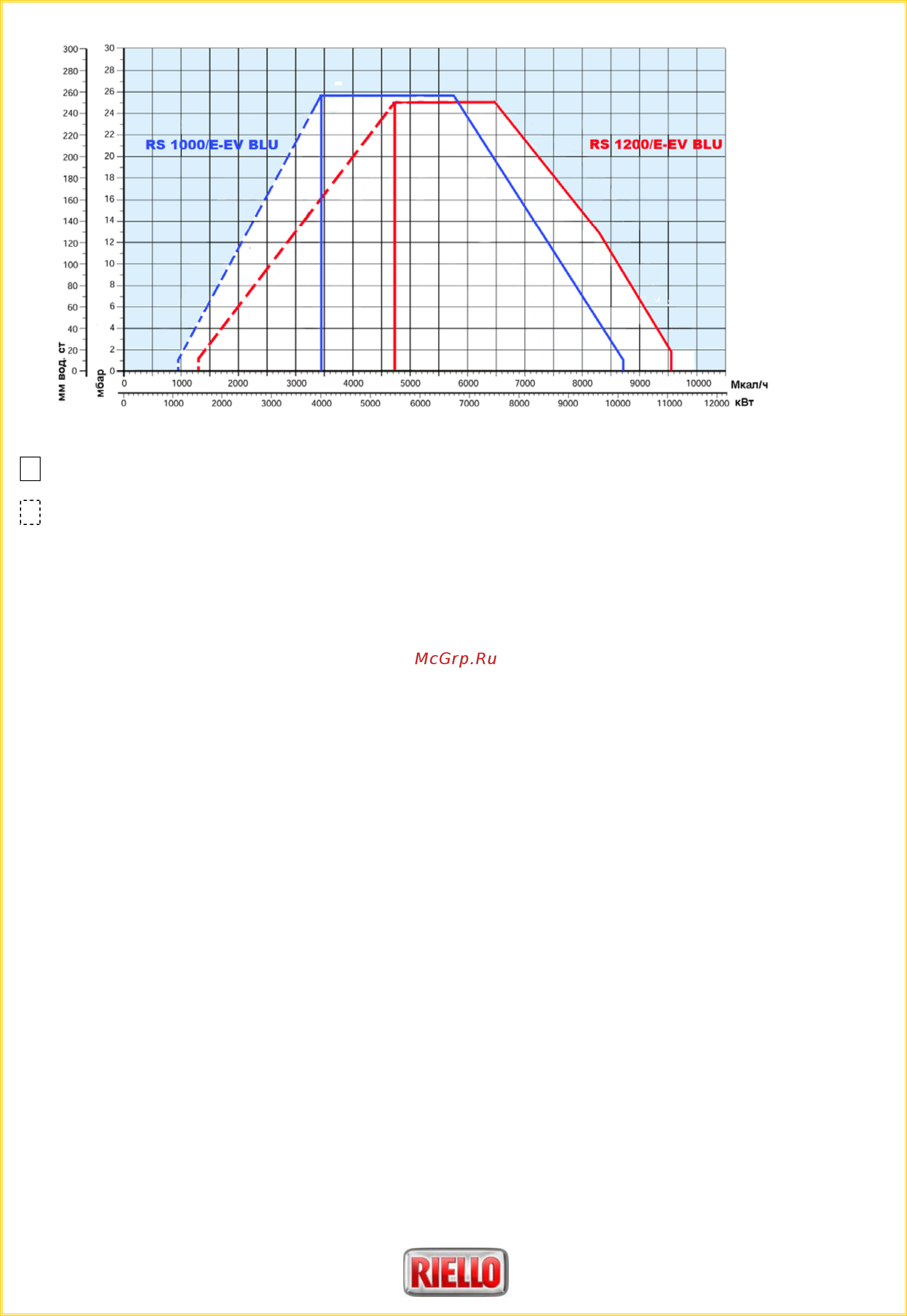

сопротивление камеры сгорания

мощность

реальный рабочий диапазон для подбора горелки

диапазон модулирования

Испытательные условия

Температура: 20°С

Давление: 1013,5 мбар

Высота над уровнем моря: 0 метров

Стандартная комплектация

Уплотнительная прокладка для присоединения газовой рампы –1шт.

Винты для крепления адаптера газовой рампы – 8шт.

Реле давления газа (для контроля герметичности клапанов) – 1шт.

Отвод для присоединения газовой рампы (для RS 650-800/E-EV) – 1шт.

Шпильки для крепления отвода (для RS 650-800/E-EV) – 8шт.

Гайки для крепления отвода (для RS 650-800/E-EV) – 8шт.

Винты для крепления горелки к котлу – 4 шт.

Теплоизолирующая прокладка –1шт

Инструкция по монтажу и эксплуатации – 1шт.

Спецификация запасных частей –1шт.

Подача топлива

Для регулирования подачи газа во всем диапазоне модулирования на горелках серии RS/E-EV

BLU установлена дроссельная газовая заслонка, управляемая серводвигателем. С горелками RS/E-EV

BLU используются одноступенчатые газовые рампы серии MBC/1: 1200/1, 1900/1, 3100/1, 5000/1. Контроль

герметичности клапанов в горелках RS/E-EV BLU осуществляется с помощью дополнительного реле

давления газа, входящего в комплект поставки, и возможностей контроллера горения установленного на

этих

горелках. Для присоединения рампы к горелке требуется специальный переходник-адаптер.

Необходимость использования того или иного адаптера определяется при подборе газовой арматуры к

конкретной горелке.

Согласно Европейским нормам, использование контроля герметичности клапанов является

обязательным для горелок мощностью более 1200 кВт.

Подача газа может осуществляться как с правой, так и с левой

стороны от горелки.
