10

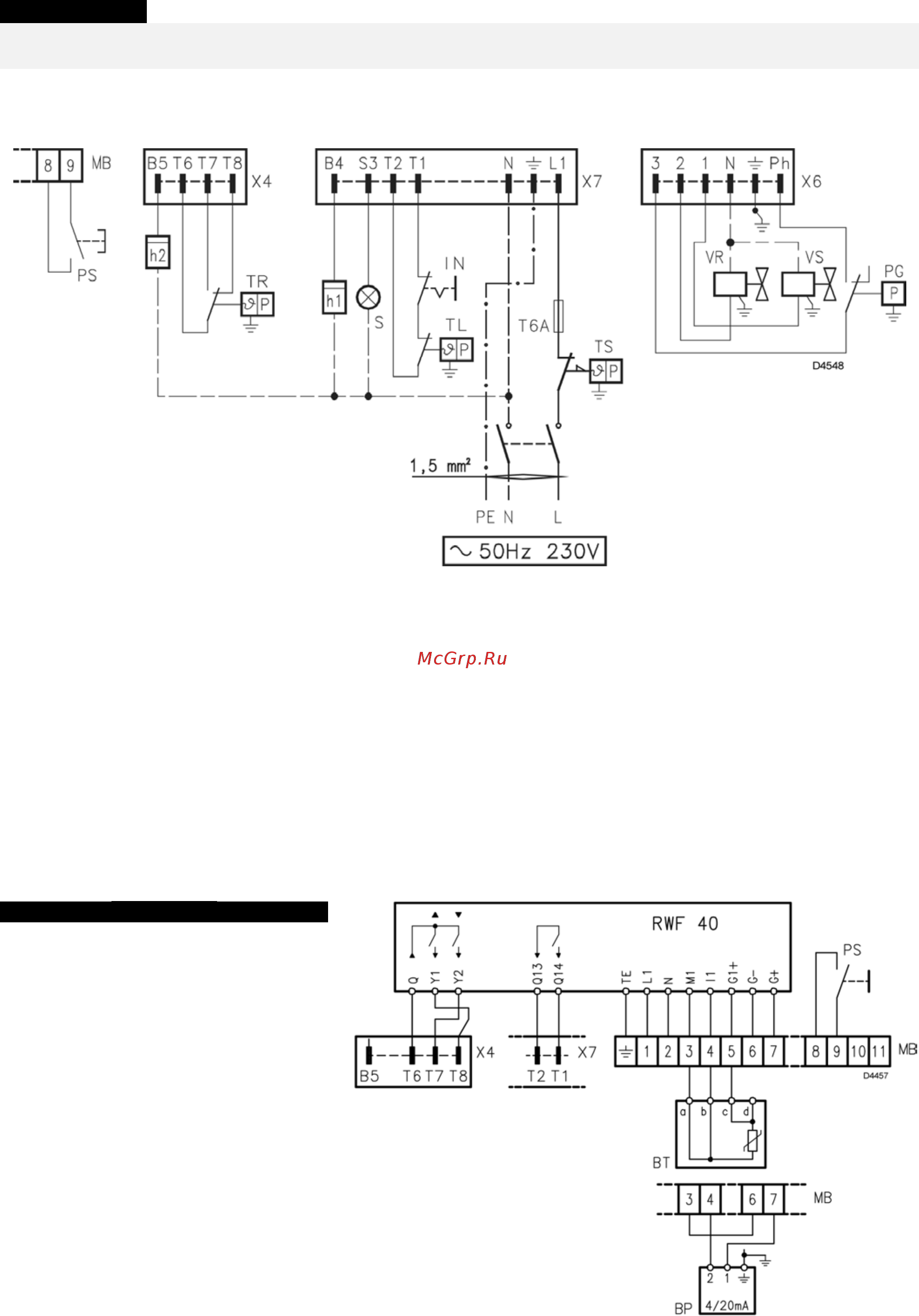

5.2 ЭЛЕКТРИЧЕСКОЕ ПОДКЛЮЧЕНИЕ (выполняется монтажником)
ВНИМАНИЕ
Если котёл имеет штекер на 7 контактов, обязательно замените его на тот, который входит
в комплект поставки горелки.
БЕЗ РЕГУЛЯТОРА МОЩНОСТИ (двухступенчатый прогрессивный режим работы, т.е. с
плавным переходом от одной ступени к другой)
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
PS – Дистанционный ручной перезапуск после
аварийной остановки
МВ – Клеммная колодка горелки
Х4 – Штекер с 4 контактами
Х6 – Штекер с 6 контактами
Х7 – Штекер с 7 контактами
h2 – Счётчик часов работы на 2-й ступени
TR –Термостат сильное/слабое пламя
h1 – Счётчик часов работы на 1-й ступени
S – Дистанционный сигнал аварийной остановки
IN – Ручной выключатель
TL – Предельный термостат
Т6А – Плавкий предохранитель
TS – Предохранительный термостат
PG – Реле минимального давления газа
VR – Регулировочный электромагнитный
клапан
VS – Предохранительный электромагнитный
клапан
С РЕГУЛЯТОРОМ МОЩНОСТИ (модуляционный режим работы)
ВНИМАНИЕ
Не подключайте никаких контактов
между Т6 и Т8 на штекере с 4
контактами и между Т1 и Т2 на
штекере с 7 контактами, чтобы не
произошло конфликтов с
регулятором мощности.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ
PS – Дистанционный ручной
перезапуск после аварийной
остановки
МВ – Клеммная колодка горелки
Х4 – Штекер с 4 контактами
Х7 – Штекер с 7 контактами
ВТ – Датчик температуры
ВР – Датчик давления
