Riello GULLIVER BS 2/M [9/17] Положение датчика электрода

ВНИМАНИЕ

¾ Трубка, соединяющая штуцер клапана P

со штуцером котла А, должна быт проложена таким образом,

чтобы конденсат, если таковой вдруг образуется, сливался в топку котла, а не в клапан.

¾ Линии, передающие импульсы, должны быть как можно короче.

¾ Не рекомендуется прокладывать трубки, по которым передаются импульсы так, чтобы они касались

поверхности котла. Это может привести к повреждению трубок в результате высокой температуры.

¾ На некоторых объектах, там, где давление в топке котла может измеряться неточно, необходимо

переставить штуцер с присоединительным размером G1/8 с фланца горелки на переднюю дверцу

котла. В этом случае необходимо заделать отверстие во фланце.

¾ Несоблюдение данного предостережения может привести к неправильной работе клапана, а также к

его выходу из строя.

4.3 ЛИНИЯ ПОДАЧИ ГАЗА

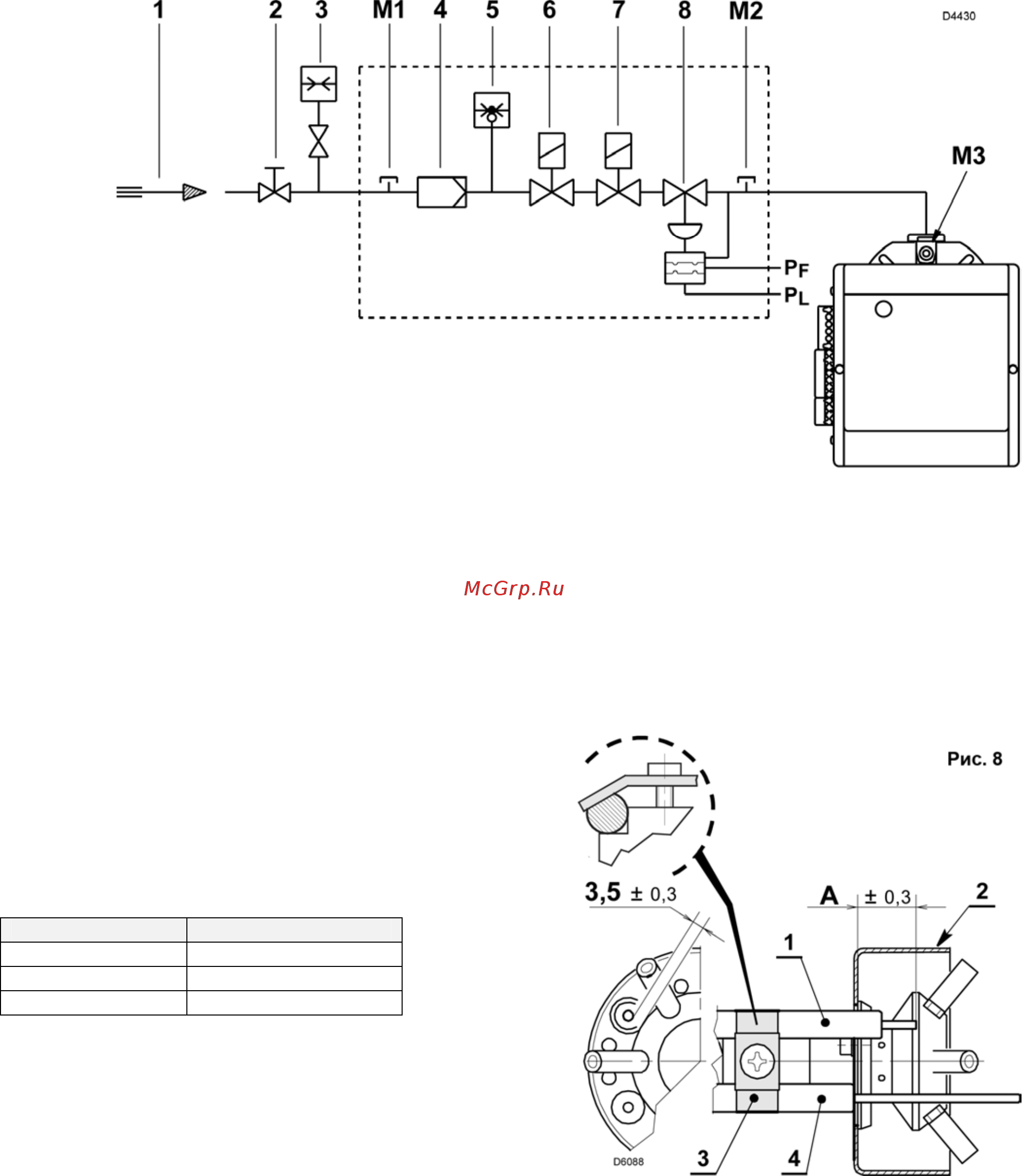

Рис. 7

1 – Трубопровод подачи газа

2 – Ручной отсечной кран (устанавливается монтажником)

3 – Манометр давления газа (устанавливается

монтажником)

4 – Фильтр

5 – Реле минимального давления газа

6 – Предохранительный электромагнитный клапан

7 – Рабочий электромагнитный клапан

8 – Регулятор давления

– Давление в топке котла

– Давление воздуха на головке

горелки

М1 – Штуцер для измерения давления

подачи газа

М2 - Штуцер для измерения давления газа

на выходе из газовой рампы

М3 - Штуцер для измерения давления газа

на головке горелки

4.4 ПОЛОЖЕНИЕ ДАТЧИКА ЭЛЕКТРОДА

ВНИМАНИЕ

¾ Убедитесь в том, чтобы пластинка (3, рис. 8) всегда

была вставлена в плоский участок поверхности

электрода (1).

¾ Изолятор датчика (4) должен упираться в чашку (2)

ТИП А

916М

917М

918М
