14
6.5 ПРОВЕРКА ГОРЕНИЯ
Согласно Директиве о КПД 92/42/СЕЕ, при установке горелки на котёл, её настройке и технических
испытаниях необходимо соблюдать инструкции, приведённые в руководстве на котёл, включая контроль
концентрации СО и СО
2
в дымовых газах, их температуру и среднюю температуру воды в котле.
Рекомендуется отрегулировать горелку, в зависимости от типа используемого газа, согласно
рекомендациям, приведенным в следующей таблице:
EN 676
ИЗБЫТОЧНЫЙ ВОЗДУХ:
макс. мощность λ≤1,2 – мин. мощность λ≤1,3
Настройка СО
2
%
Газ
Макс. теоретическое
СО
2
0% О
2
λ=1,2 λ=1,3
СО
мг/кВт·час
NO
x
мг/кВт·час
G20 11,7 9,7 9,0 ≤100 ≤170
G30 14,0 11,6 10,7 ≤100 ≤230
G31 13,7 11,4 10,5 ≤100 ≤230

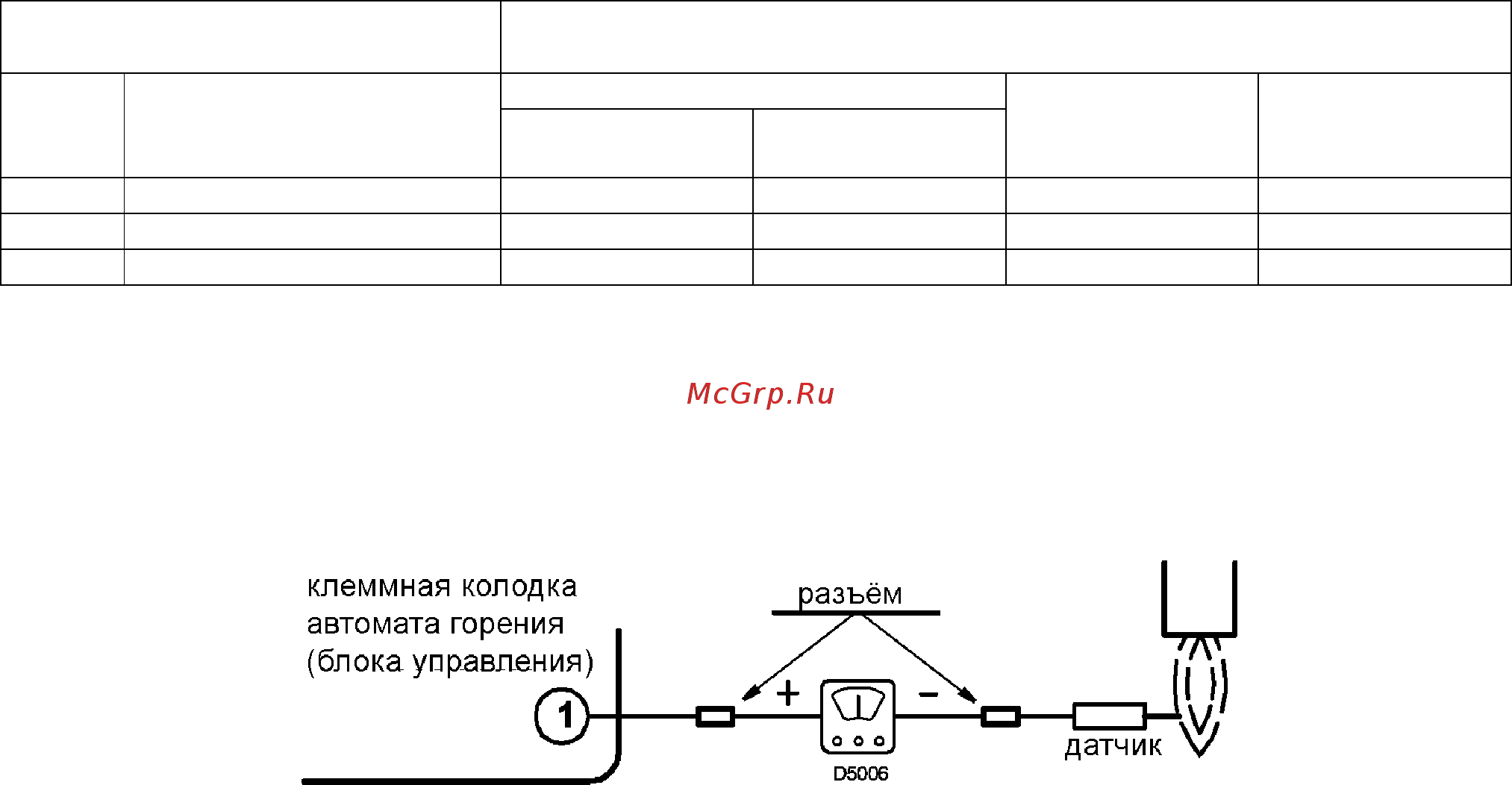

ТОК ИОНИЗАЦИИ
Минимальный ток, при котором работает автомат горения (блок управления) – 2 мкА. Обычно горелка
подает гораздо больший ток, так что, как правило, не требуется никаких проверок. Однако если вы хотите
измерить ток ионизации, необходимо разъединить разъём (СN3) (смотри электрическую схему на
странице 9), расположенный на красном проводе датчика ионизации и присоединить его к
микроамперметру.
6.6 РЕЛЕ ДАВЛЕНИЯ ВОЗДУХА
Выполняйте настройку реле давления воздуха после того, как вы осуществите все прочие регулировки
горелки, во время которых реле давления воздуха установлено на начало шкалы.
Во время работы горелки на минимальной мощности, плавно поверните по часовой стрелке специальную
ручку, вплоть до аварийной остановки горелки.
Затем поверните ручку против часовой стрелки приблизительно на 20% от того значения, которое
оказалось выставленным после аварийной остановки. После чего проверьте правильность запуска
горелки.
Если снова произойдет аварийная остановка горелки, поверните ручку еще немного против часовой
стрелки.
Внимание: по правилам, реле давления воздуха должно срабатывать, когда давление воздуха опускается
ниже 80% от установочного значения и когда содержание газа СО в дымовых газах превышает 1% (10.000
млн
-1
(ppm)).
Для того чтобы проверить это, присоедините к дымоходу анализатор дымовых газов, медленно
закрывайте всасывающий патрубок вентилятора (например, картонкой) и убедитесь в том, что горелка
останавливается до того, как содержание СО в дымовых газах превысит 1%.
6.7 РЕЛЕ МИНИМАЛЬНОГО ДАВЛЕНИЯ ГАЗА
Для выполнения настройки реле давления газа обратитесь к руководству на газовую рампу.
