3
1. ОПИСАНИЕ ГОРЕЛКИ
Газовая горелка с двухступенчатым прогрессивным или модуляционным режимом работы.
¾ горелка имеет маркировку СЕ, согласно Директиве о газе 90/396/СЕЕ; PIN 0085ВN0609
¾ Соответствует Директивам: ЭМС 89/336/СЕЕ, Низко Напряжение 73/23/СЕЕ, о Машинах 98/37/ЕЭС и
о КПД 92/42/СЕЕ.
¾ горелка соответствует степени защиты IP X0D (IP 40), согласно стандарту EN 60529.
¾ Газовая рампа соответствует стандарту EN 676.

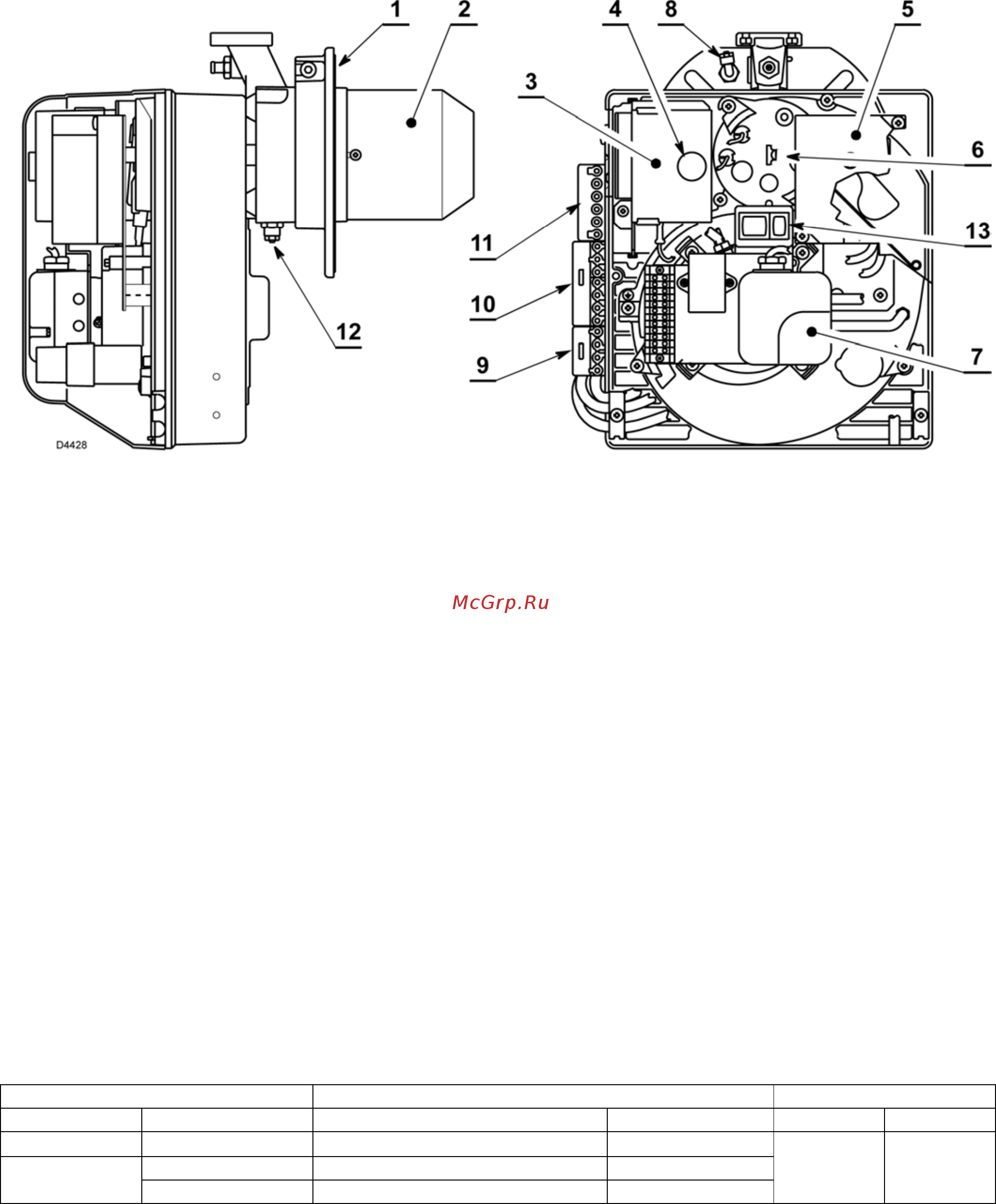

Рис. 1
1 – Фланец с теплоизолирующим экраном
2 – Головка горелки (пламенная труба)
3 – Блок управления (автомат горения)
4 – Кнопка перезапуска после аварийной остановки
с сигнализацией аварийной остановки
5 – Группа регулировки воздуха
6 – Винт регулировки головки горелки
7 – Реле давления воздуха
8 – Штуцер для замера давления воздуха в камере
сгорания (необходимо соединить с блоком
газового клапана)
9 –Разъем на 4 контакта для подключения 2-й
ступени / модуляционного режима работы
10 –Разъем на 7 контактов для подключения
питания горелки
11 –Разъем на 6 контактов для подключения
газовой рампы
12 – Штуцер для замера давления (необходимо
соединить с блоком газового клапана)
13 – Выключатели для выбора режима работы:
Автоматический/ручной (MAN/AUT)
Увеличение/уменьшение мощности (+/-)
2.1 КОМПЛЕКТАЦИЯ
Фланец с теплоизолирующим экраном ….. 1 шт. Синяя пластиковая трубка ....................... 1 шт.
Винты и гайки для фланца, служащего
для установки горелки на котел …………..
4 шт.
Штуцер 90° G 1/8 дюйма ..........................
4-х контактный штекер ..............................
1 шт.
1 шт.
Винт и гайка для фланца …………………. 1 шт.7-и контактный штекер .............................. 1 шт.
2.2 АКСЕССУАРЫ (дополнительные опции):
РЕГУЛЯТОР МОЩНОСТИ
При модуляционном режиме работы, горелка автоматически изменяет мощность от максимального до
минимального значения, поддерживая на постоянном уровне регулируемый параметр,: это либо
температура, либо давление.
Необходимо заказывать два компонента:
1) регулятор мощности, устанавливаемый на горелку; 2) датчик, устанавливаемый на котел.
Регулируемый параметр ДАТЧИК РЕГУЛЯТОР
Диапазон Тип Код Тип Код
Температура
-100 … +500 °С
РТ 100 3010110
0 … 2,5 бар датчик с сигналом 4…20 мА 3010213
Давление
0 … 16 бар датчик с сигналом 4…20 мА 3010214
RWF40 3001078
