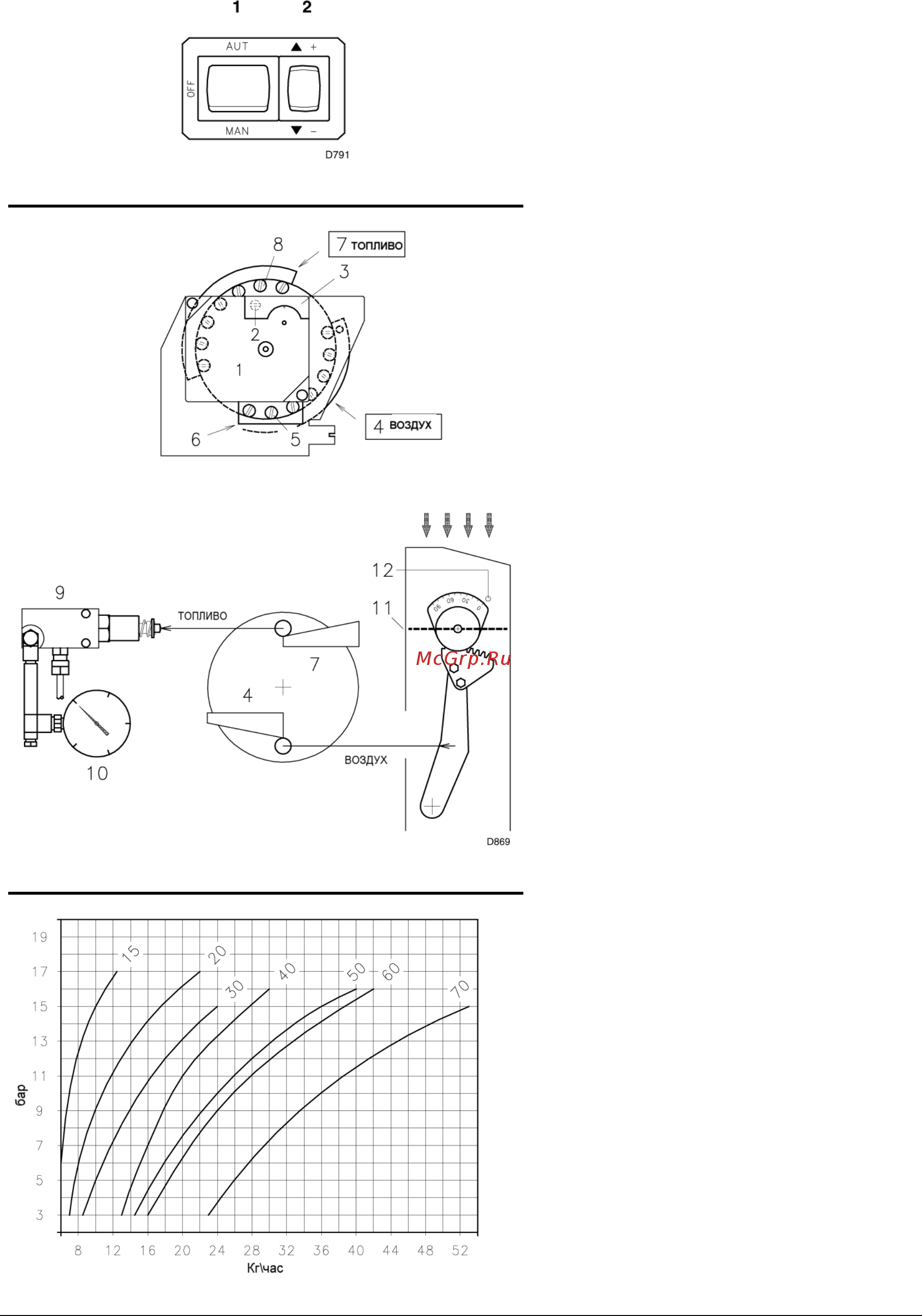

16
(А)
(В)
(С)
РОЗЖИГ ГОРЕЛКИ
Замкните контакты термостата,
установите выключатель (1) (рисунок А)
в положение «MAN» (ручной режим
работы). После розжига перейдите к
регулировке горелки
РЕГУЛИРОВКА ГОРЕЛКИ
Для того, чтобы настроить горелку
оптимальным образом, необходимо
произвести анализ дымовых газов,
выходящих из котла после сгорания.
Как правило, следующие узлы уже
отрегулированы, и их регулировку
менять не надо:
•
Головка горелки
•
Серводвигатель, эксцентрики I – II - IV
А необходимо произвести следующие
регулировки в такой
последовательности:
1 – Максимальная мощность горелки
2 – Минимальная мощность горелки
3 – Промежуточные мощности между
этими двумя
1 – Максимальная мощность
Максимальная мощность выбирается
в рабочей области, приведенной на
странице 6.
Мы остановились в нашем описании
на том, что горелка произвела розжиг и
работает на Минимальной мощности.
Теперь нажмите кнопку (2)(рис. А) «+» и
держите ее нажатой до тех пор пока
серводвигатель не встанет в положение
90
°
.
Регулирование расхода форсунки
Расход на форсунке меняется в
зависимости от давления топлива в
обратном трубопроводе, который от нее
отходит. На графике (С) показана эта
зависимость для форсунок Bergonzo
типа А3 при давлении в нагнетающем
трубопроводе насоса равном 20 бар.
График (С):
Ось по горизонтали: кг/час, расход
форсунки
Ось по вертикали: бар, давление в
обратном трубопроводе форсунки
