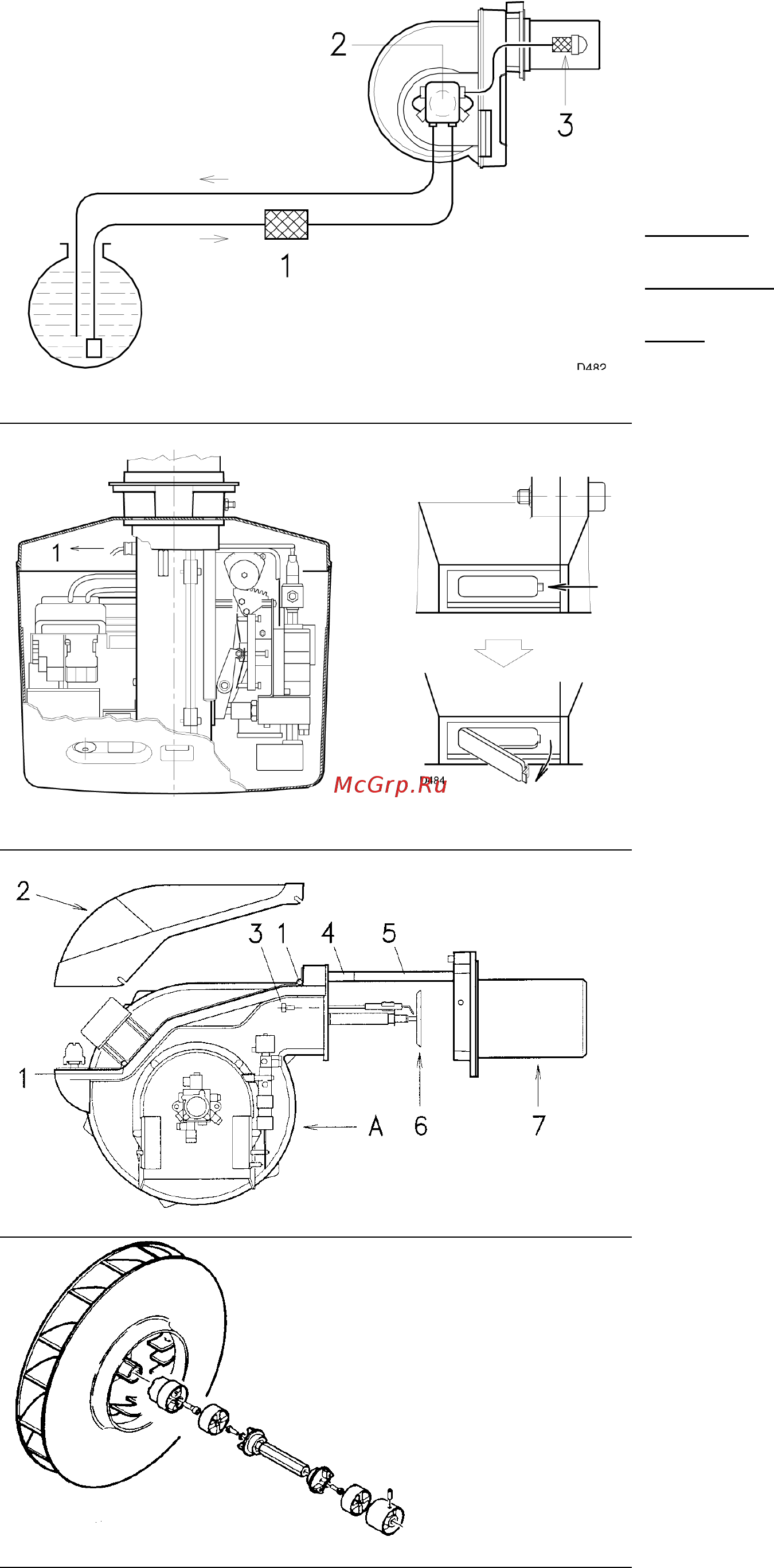

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ
(А)
(В) (С)
(D)
(Е)
Процесс горения
Сделайте анализ дымовых газов. Если
где-то по сравнению с предыдущими
проверками произошли сильные
изменения, значит, там особенно
внимательно надо будет произвести
техническое обслуживание.
Насос
Давление
нагнетания должно быть
установлено на 20 бар.
Разряжение
должно быть не более 0,45
мбар.
Шума
не должно быть слышно.
Если давление не стабильно, или насос
работает шумно, отсоедините от фильтра
топливный шланг и попробуйте всасывать
топливо из емкости, расположенной рядом
с горелкой. Эта мера поможет вам
определить, из-за чего произошла
неполадка в работе – из-за всасывающего
трубопровода или из-за насоса.
Если это насос, проверьте не загрязнен
ли его фильтр. Поскольку вакуумметр
установлен перед фильтром, он не
отображает степень его загрязненности.
Если же причина неисправности кроется
во всасывающем трубопроводе, проверьте
не загрязнен ли фильтр, установленный на
трубопроводе и не попал ли в трубопровод
воздух.
Серводвигатель
Отсоедините серводвигатель, повернув
на 90
°
риску (2) (рис. В) стр. 17, и
проверьте вручную, что эксцентрики
вращаются свободно.
Фильтры (А)
Проверяйте фильтрующие блоки:
* на трубопроводе (1) * на насосе (2) * на
форсунке (3), очищайте их или заменяйте.
Если вы заметите внутри насоса ржавчину
или другую грязь, высосите другим
насосом со дна бака воду и частицы грязи,
которые там скопились.
Головка горелки
Следите за тем, чтобы все элементы
головки горелки были целы и исправны, не
деформированы из-за высокой
температуры, не были грязными и стояли
на своих местах.
