7
(А)
1
А3
2
кг/час
3
бар
4
бар
15
20
30
40
50
60
70
13
20
24
30
33
42
50
20
20
20
20
20
20
20
17
17
15
16
16
16
15
(С) (D)
(E)
(F)
№ риски
максимальный расход дизельного топлива
(G)

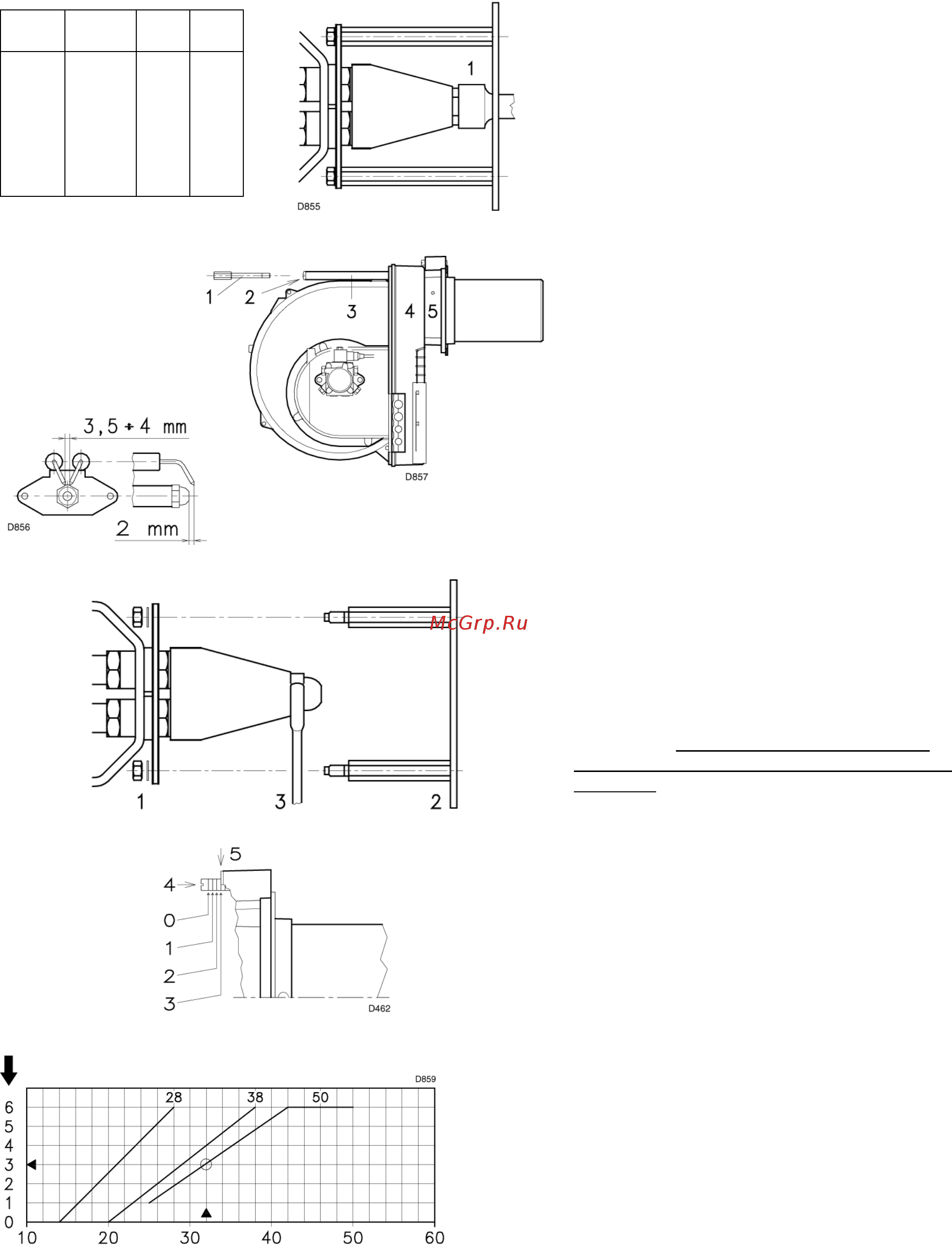

ВЫБОР ФОРСУНКИ (А)
Форсунка выбирается из таблицы (А):
1 - Форсунка Bergonzo типа А3
2 - Максимальный расход форсунки
3 - Давление на нагнетании насоса
4 - Максимальное давление в обратном
трубопроводе форсунки
Если нужна промежуточная между двумя
значениями из таблицы
производительность, возьмите ту форсунку,
чья производительность больше. Потом
расход можно будет уменьшить с помощью
регулятора давления.
РЕКОМЕНДУЕМЫЕ ФОРСУНКИ:
Bergonzo типа А3, или А4 – угол 45
°
.
УСТАНОВКА ФОРСУНКИ
На этом этапе монтажа головка горелки
все еще отделена от нее самой; поэтому с
помощью кольцевого гаечного ключа на (1)
(рисунок В) можно установить форсунку, для
этого вставьте ключ через центральное
отверстие в диске стабилизации пламени.
Не используйте герметики: прокладки, ленты
или герметизирующие смеси. Делайте все
осторожно, чтобы не испачкать и не
повредить герметичное гнездо форсунки..
Проверьте, чтобы электроды были
установлены так, как показано на рисунке
(C).
Наконец, установите горелку (4) рисунок
(D) на направляющие (3) и сдвиньте ее до
фланца (5), держа ее слегка приподнятой,
чтобы диск стабилизации пламени не уперся
в головку.
Завинтите винты (2) на направляющих (3)
и винт (1), который крепит горелку к фланцу.
Если вам необходимо заменить форсунку
на горелке, которая уже установлена на
котел, действуйте следующим образом:
- откатите горелку вдоль направляющих как
показано на рисунке (С) на странице 6.
- снимите гайки (1) (рисунок D) и диск (2)
- Замените форсунку с помощью ключа (3)
(Е).
РЕГУЛИРОВКА ГОЛОВКИ ГОРЕЛКИ
Регулировка головки горелки зависит
только от максимального расхода, горелки
при которой она будет работать.
Поверните винт (4) (рисунок F) так чтобы
риска, найденная по графику (G), совпала с
передним краем фланца (5) (рисунок F).
Пример:
RL 50/М, максимальный расход дизельного топлива = 32 кг/час. Из графика (G) находим, что если
расход равен 32 кг/час, то головку горелки RL 50/M необходимо установить примерно на 3 риску,
как показано на рисунке (F).
