6
(С)

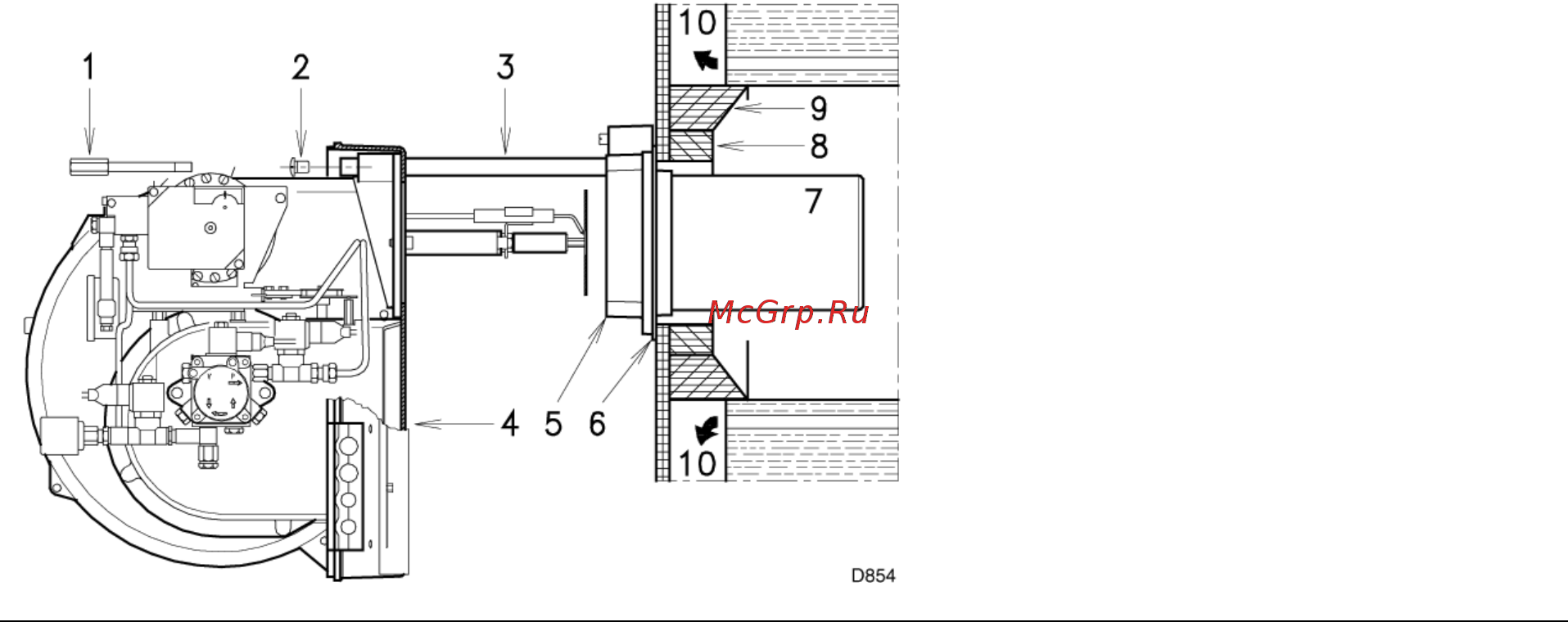

КРЕПЛЕНИЕ ГОРЕЛКИ НА КОТЕЛ (С)
Снимите головку (7) с горелки (4):
−
Снимите винты (2) с направляющих (3)
−
Снимите винт (1), который крепит горелку (4) к фланцу (5).
−
Стяните головку (7) вместе с фланцем (5) и направляющими (3).
Установите фланец горелки (5) (С) на фланец котла, подложив прокладку (6), которая входит в
комплект поставки. Закрепите горелку 4 винтами, также входящими в комплект поставки,
предварительно защитив резьбу винтов специальным материалом для защиты резьбы.
Соединение горелка-котел должно быть герметичным.
