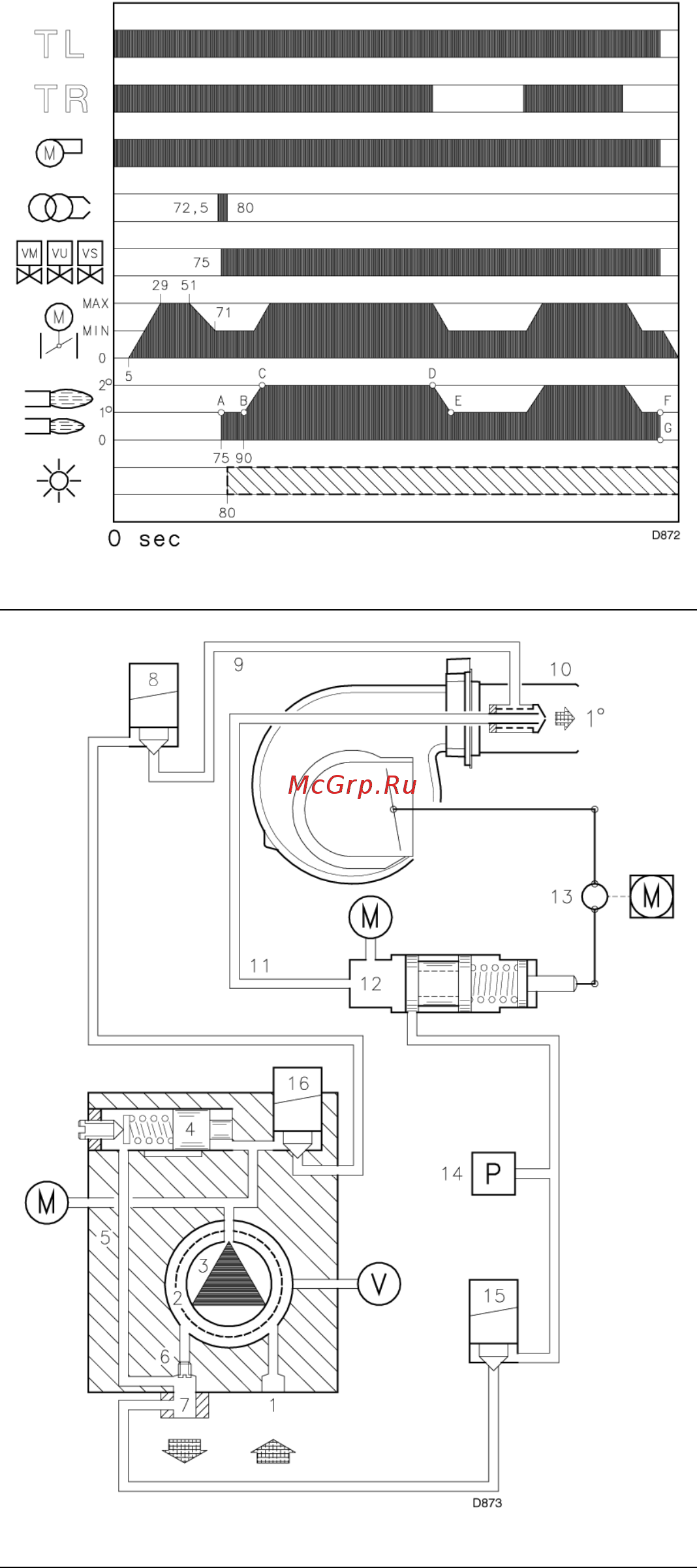

РАБОТА ГОРЕЛКИ
(А)
(В)
ПУСК ГОРЕЛКИ (А) – (В)
0с: замыкание дистанционного выключателя
TL, пуск двигателя.
Насос (3) всасывает топливо из бака
через трубопровод (1) и фильтр (2) и
под давлением направляет его в
трубопровод подачи топлива. Поршень
(4) поднимается и топливо
возвращается в бак через трубки (5) и
(7). Винт (6) закрывает бай-пас, идущий
к всасывающему трубопроводу, а
соленоидные клапаны (8) – (15) – (16),
на которые не подается электропитание,
перекрывают проход к форсунке.
5с: Пуск серводвигателя: он
поворачивается вправо на 90
°
, то есть
до замыкания контакта на эксцентрике I
(рис. А) стр. 20. Возду шная заслонка
устанавливается на максимальную
мощность.
29с: Этап предварительной продувки,
расход воздуха соответствует
максимальной мощности.
51с: Серводвигатель поворачивается влево
до замыкания контакта на эксцентрике III
(рис. А) стр. 20.
71с: Возду шная заслонка и регулятор
давления устанавливаются на
минимальную мощность.
72,5с: На электроде розжига проскакивает
искра.
75с: открываются соленоидные клапаны (8)
– (15) – (16); топливо попадает в
трубопровод (9), проходит через фильтр
(10), и входит в форсунку. Одна часть
топлива распыляется через форсунку,
контактирует с искрой и
воспламеняется: пламя малой
мощности, точка А; оставшаяся часть
топлива проходит через трубопровод 11
под давлением, установленным на
регуляторе давления 12, затем по
трубопроводу (7) возвращается в
емкость.
80с: Искра гаснет.
90с: Окончание цикла пуска.
