5

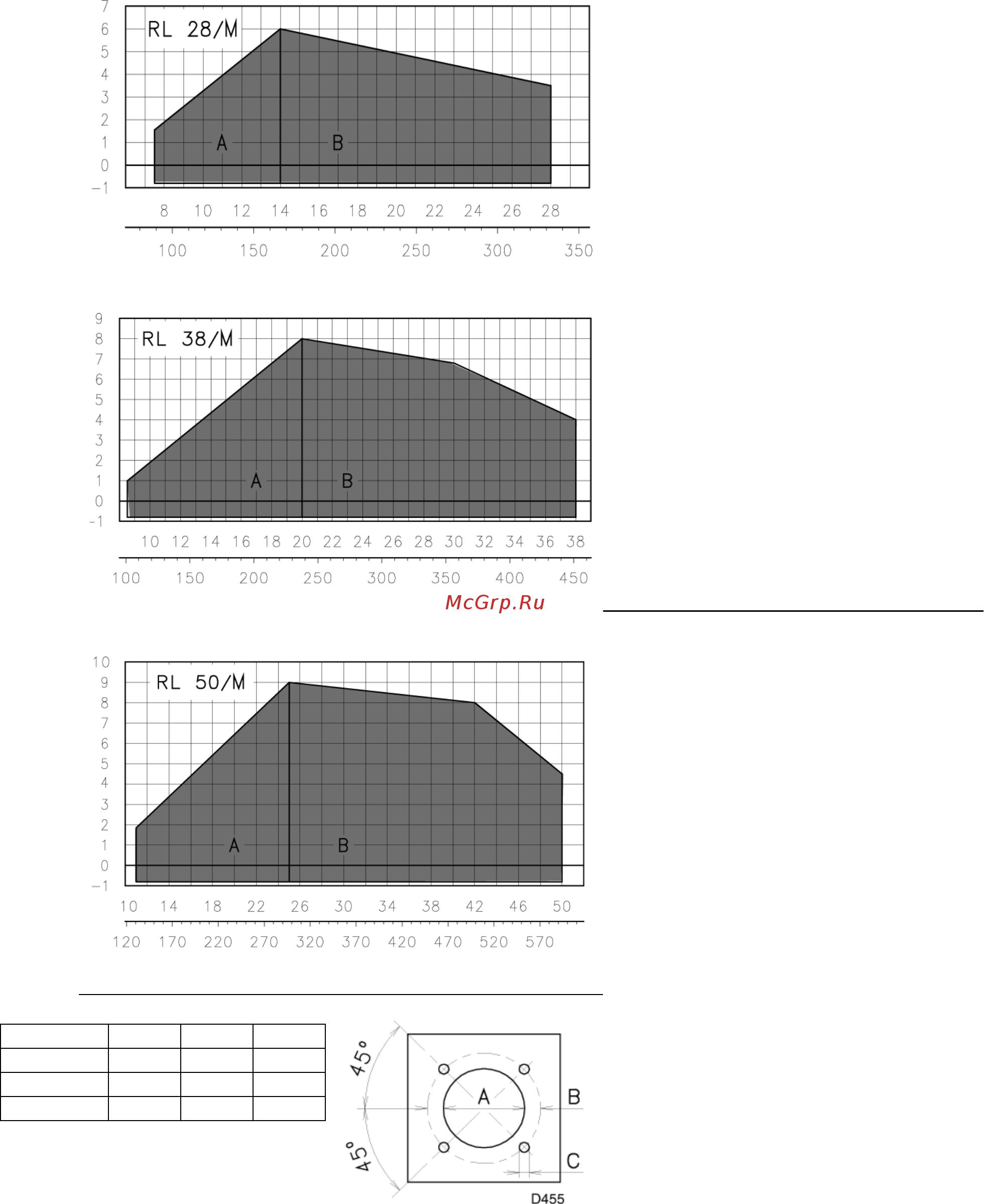

ОБЛАСТИ ПРИМЕНЕНИЯ (рисунок А)
Давление в камере
сгорания, Мбар
кг/час
кВт
Давление в камере
сгорания, Мбар
кг/час
кВт
Давление в камере
сгорания, Мбар
кг/час
кВт
(А)
(В)
мм A B C
RL 28/M 160 224 М 8
RL 38/M 160 224 М 8
RL 50/M 160 224 М 8
Во время работы мощность горелки
меняется в диапазоне:
МИНИМАЛЬНАЯ МОЩНОСТЬ
:
область А
МАКСИМАЛЬНАЯ МОЩНОСТЬ
:
область В
Рабочая точка находится на
пересечении вертикальной линии,
соответствующей требуемой мощности
и горизонтальной линии,
соответствующей давлению в камере
сгорания. Точка пересечения этих
линий и будет рабочей точкой, которая
должна попасть внутрь области А для
МИНИМАЛЬНОЙ МОЩНОСТ И и внутрь
области В для МАКСИМАЛЬНОЙ
МОЩНОСТИ.
Внимание:
РАБОЧАЯ ОБЛАСТЬ была получена
при температуре окружающей среды
20
°
С и атмосферном давлении 1000
мбар (приблизительно 100 метров над
уровнем моря), головка
отрегулирована как показано на
странице 7.
МОНТАЖ
ФЛАНЕЦ КОТЛА (В)
Просверлите отверстия во фланце
котла, который закрывает камеру
сгорания, как показано на рисунке (В).
Расположение отверстий с резьбой
можно разметить с помощью теплового
экрана, который входит в комплект
поставки горелки.
ДЛИНА ГОЛОВКИ (С)
Длина головки (7) выбирается в
соответствии с инструкциями
производителя котлов, но в любом
случае, она должна быть больше, чем
толщина дверцы котла, включая
толщину огнеупорного материала.
Головка (7):
RL 28/М RL 38/М RL 50/М
Короткая 241 241 241
Длинная 351 351 351
Для котлов, у которых дымовые газы
выходят спереди (10), или с
инверсионной камерой сгорания,
установите защиту (8) из огнестойкого
материала между огнеупорной защитой
котла (9) и головкой (7).
Данная защитная прокладка не
должна препятствовать выниманию
головки.
На котлы, передняя часть которых
охлаждается водой, не требуется
ставить огнеупорную прокладку (8) – (9)
(рисунок С), если только это не требует
производитель котла.
